Вопрос 6.3. Автоцистерны

Автоцистерна АЦПП - 21 - 5523А предназначена для транспор­тирования неагрессивных жидкостей и подачи их к насосным установ­кам при гидравлическом разрыве пластов, гидропескоструйной пер­форации, кислотной и углекислотной обработке призабойной зоны нефтяных и газовых скважин в районах с умеренным климатом.

Автоцистерна позволяет производить следующие операции:

- наполнять собственную цистерну жидкостью из посторонней емкости с уровнем жидкости не ниже уровня земли;

- подавать жидкость (с замером ее количества) из собственной цистерны на вход насоса высокого давления насосной установки;

- подавать жидкость из посторонней емкости, минуя собственную цистерну.

Оборудование цистерны включает в себя цистерну, насосный блок с трансмиссией, манифольд, систему самовсасывания и другое вспо­могательное оборудование.

-359-

Цистерна - сварная, с сечением овальной формы; разделена вол­ногасителями на шесть отсеков. На переднем днище расположен про­ходной пробковый кран, через который цистерна с помощью своего насоса может заполняться рабочей жидкостью. В задней части цис­терны имеется люк-лаз для осмотра, ремонта и заполнения цистерны рабочей жидкостью. На заднем днище цистерны смонтирован указа­тель уровня поплавкового типа.

Трансмиссия состоит из коробки отбора мощности, закрепленной на раздаточной коробке автомобиля, карданного вала и редуктора с центробежным насосом.

Управление коробкой отбора мощности - механическое, из каби­ны автомобиля.

Нефтепромысловые автоцистерны АЦН - 11 - 257, АЦН - 7,5 -5334, Цр - 7АП и Цр - 7АПС предназначены для транспортирова­ния жидких сред (кроме кислот, щелочей и других агрессивных сред) температурой до +80°С и подачи их к передвижным насосным и сме­сительным установкам при гидравлическом разрыве пласта, цемен­тировании скважин и других промывочно-продавочных работах.

Автоцистерны АЦН-11 -257, АЦН-7,5-5334 и Цр-7 АП можно исполь­зовать в районах с умеренным климатом, а автоцистерну Цр-7АПС - в районах с умеренным и холодным климатом (район 1 «б»).

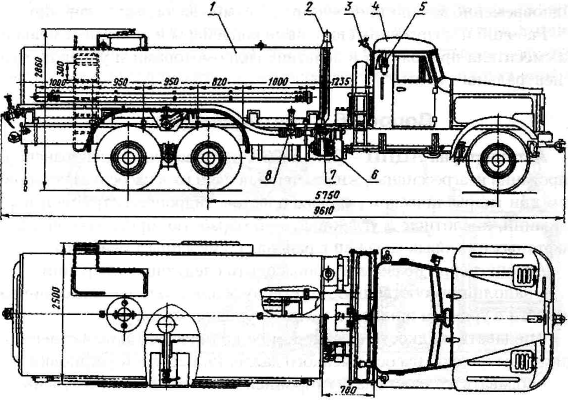

Рис. 6.20. Нефтепромысловая автоцистерна АЦН - 11 - 257:

1 - цистерна; 2 - установка искрогасителя; 3 - установка фары и тахометра;

4 - автошасси КрАЗ-257131 А; 5 - огнетушитель ОУ-2; 6 - насосный блок;

7 -система самовсасывания; 8 – манифольд

-360-

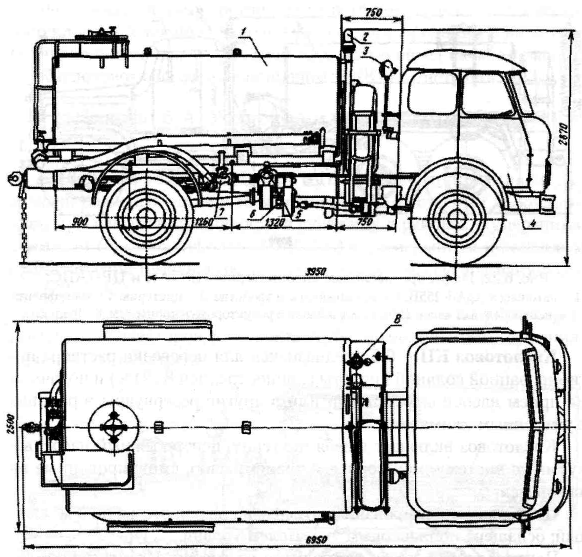

Рис. 6.21. Нефтепромысловая автоцистерна АЦН-7,5-5334;

1 - цистерна; 2 - установка искрогасителя; 3 - установка фары и тахометра;

4-автошасси МАЗ-5334; 5 - система самовсасывания; 6 - насосный блок;

7 - манифольд; 8 - огнетушитель ОУ-2

Каждая автоцистерна включает в себя цистерну, насосный блок с системой самовсасывания, манифольд, трансмиссию и другое обо­рудование, смонтированное на автошасси.

Цистерна - сварная, с сечением овальной формы; оборудована волногасителями. В верхней части цистерны расположен люк-лаз с дыхательными клапанами на крышке и площадка с ограждением.

Цистерна оснащена указателем уровня поплавкового типа.

Подогрев жидкости в автоцистернах АЦН-11-257, АЦН-7,5-5334 и Цр-7АП - от постороннего источника тепла через трубопровод в цистерне; в автоцистерне Цр-7АПС - подогревателем ПЖД-44Б че­рез жаровые трубы.

Привод насосного блока - от тягового двигателя автомобиля че­рез коробку отбора мощности и редуктор.

-361-

Рис. 6.22. Нефтепромысловые автоцистерны ЦР-7АП и ЦР-7АПС:

1 - автошасси КрАЗ-255Б; 2 - всасывающее устройство; 3 - цистерна; 4 - манифольд;

5 - центробежный насос 4НКЭ-5Х1 в блоке с редуктором-ускорителем; 6 - редуктор

Кислотовоз КП - 6,5 предназначен для перевозки раствора ин-гибированной соляной кислоты (концентрацией 8...21%) и подачи ее на прием насосной установки или в другие резервуары в районах с умеренным климатом.

Кислотовоз включает в себя цистерну, центробежный насос, ва­куумную систему, манифольд и трансмиссию, смонтированные на автошасси.

Цистерна - гуммированная; разделена на два отсека по 3 м³ каж­дый; оснащена поплавковым указателем уровня.

Центробежный насос приводится от тягового двигателя авто­мобиля через коробку отбора мощности, карданную передачу и ре­дуктор.

Рис. 6.23. Кислотовоз КП - 6,5;

1 - автошасси.КрАЗ-255Б; 2 - центробежный насос; 3 - цистерна; 4 – манифольд

-362-

Вакуумная система состоит из газоструйного эжектора, вакуум­ного клапана, а также механизма управления; предназначена для за­полнения насоса перекачиваемой жидкостью перед началом работы.

Кислотовоз оборудован прицепом ЦПК-6 с цистерной.
