Зображення

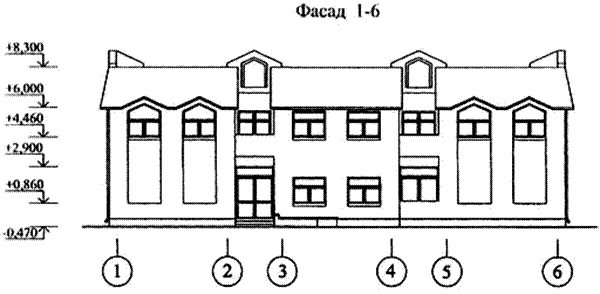

Зображення поділяються на види, розрізи, перерізи і фрагменти. Види будинків і споруд з різних боків називаються фасадами (рис. 92).

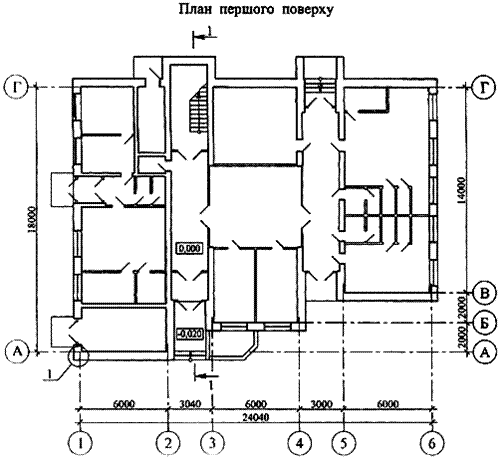

Горизонтальні розрізи називаються планами ( рис. 93). Горизонтальну січну площину проводять на рівні віконних та дверних прорізів або на рівні 1/3 висоти поверху. Січну площину не позначають. На планах показують координаційні осі та відстані між ними. У назвах плану вказують позначку підлоги або номер поверху. Наприклад, "План поверху 1".

Рис. 92.

Вертикальні розрізи (рис. 94) позначають арабськими цифрами послідовно у межах основного комплекту робочих креслеників. Січні площини для виконання розрізів обирають так, щоб до розрізу потрапили віконні та дверні прорізи, сходові клітки. Координатні осі на розрізах виносять вниз, показуючи розміри між ними. Висоту розміщення конструктивних елементів показують вертикальними ланцюжками розмірних ліній і позначками рівня. У назвах розрізів вказують позначення відповідної січної площини, наприклад, "Розріз 1-1".

На розрізах і планах суцільною товстою лінією показують контури основних конструкцій (стін, колон, перекриттів, покриття і т.п.), які перерізаються січною площиною. Всі видимі контури конструкцій показують суцільною тонкою лінією. Для позначення різних матеріалів у перерізах будівельних конструкцій використовують штриховки відповідно до ГОСТ 2.306 – 68. Вузькі площі перерізів (на креслениках менше, ніж 2 мм), показують затушованими або не штрихують зовсім.

Якщо окремі частини фасаду, плану або розрізу вимагають більш детального зображення, то додатково виконують виносні елементи – вузли і фрагменти ( рис. 95).

Рис. 93.

Проекційний зв'язок між зображеннями на будівельних креслениках не є обов’язковим. Над кожним зображенням обов’язково наводиться його назва, наприклад, "Розріз 1-1", План 1 поверху".

Рис. 94.

Рис. 95.

10.3. Порядок виконання завдання.

Номер варіанту визначити за номером у списку.

Варіанти завдань надані на кресленні вокзалу у додатку 1.

При виконанні аркушу виконати вузол карнизу та підлоги однаковий для всіх варіантів, а також розріз згідно варіантів. Відстані, що не подані в завданні, визначити за допомогою лінійного масштабу.

Контурний розріз виконати у масштабі 1:100,

Вузол карнизу та підлоги – у масштабі 1:20.

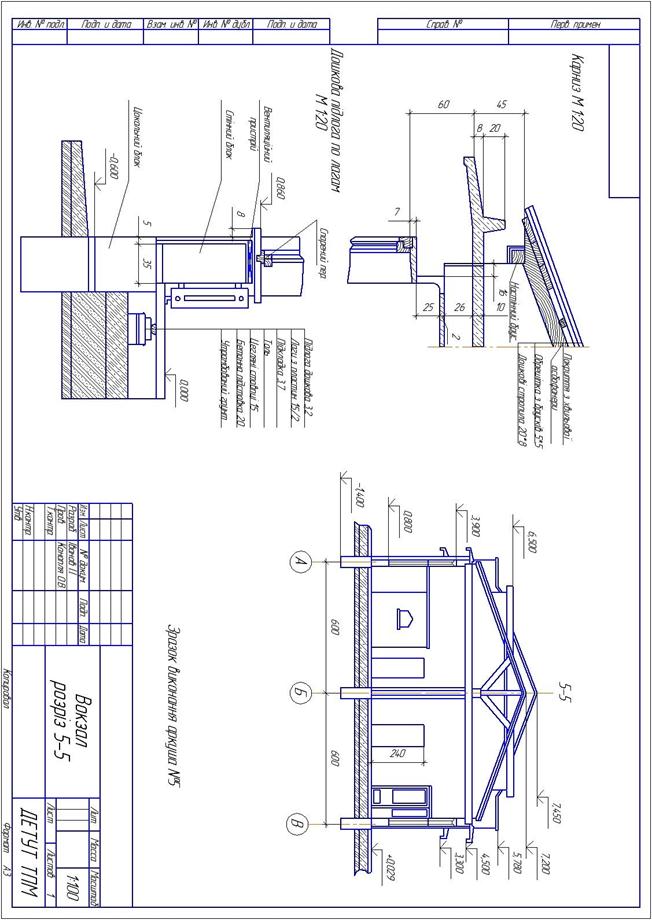

Приклад виконання аркуша подано на рис. 96.

Рис. 96.
