Порядок выполнения расчетно-графической работы

Исходные данные

1. Параметры наружного воздуха для холодного периода года определяют по СНиП или ТСН для заданного района строительства.

- зимняя температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92 – t_н;

- средняя температура периода с температурой наружного воздуха < 8 °C – t^ср_оп;

- количество суток z_оп со среднесуточной температурой наружного воздуха < 8 °C;

- средняя относительная влажность воздуха наиболее холодного месяца – φ_н , %.

2. Параметры воздуха внутри помещений определяют по ГОСТ (как среднее значение):

- расчетная температура воздуха помещений – t_в, °C;

- расчетная относительная влажность воздуха – φ_н, %.

3. Архитектурно-планировочное описание здания.

Описывается здание: его этажность, ориентация фасада по сторонам горизонта, высота помещения, размеры в плане, наличие подвала и чердака. Подсчитывается высота здания и его строительный объем.

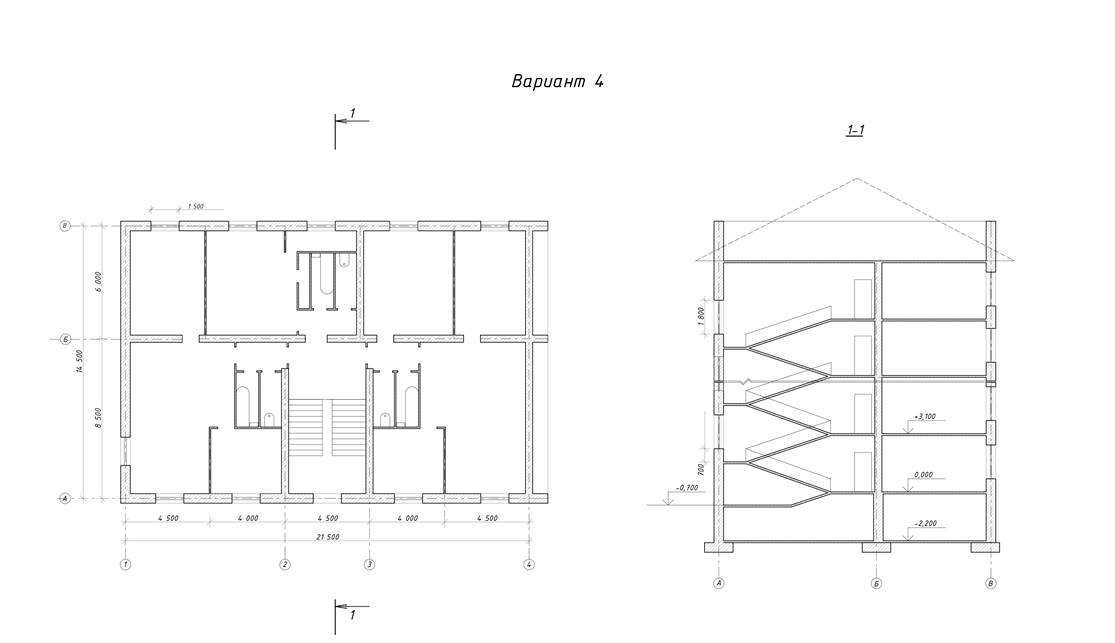

1. Из Л-4 по последней цифре номера зачетной книжки произвести выбор варианта задания (план этажа); по предпоследней цифре номера зачетной книжки выбрать район строительства (приложение 2).

2. Вычертить выбранный вариант задания в масштабе М 1:100 согласно размерам;

3. По Л-1 или Л-2 выписать: зимнюю температуру наружного воздуха; и среднюю температуру периода с температурой наружного воздуха < 8 °C; количество суток z_оп со среднесуточной температурой наружного воздуха < 8 °C.

4. Из Л-3 определить расчетные температуры внутреннего воздуха;

5. Определить тепловую мощность здания по укрупненным измерителям по формуле:

Q₀ = q_{0 *}V_н (t_в − t_н) _* α _* 1,07 Вт

где q₀ – удельная тепловая характеристика здания с учетом инфильтрации, Вт/(м^{3 ос}) по Л-4 табл. 4.5.2;

V_н – объем отапливаемой части здания по наружному обмеру, м³ (строительный объем);

t_в – расчетная температура воздуха внутри помещений, °C;

t_н – расчетная зимняя температура наружного воздуха наиболее холодной пятидневки с коэффициентом обеспеченности 0,92 (для данного города/местности)

α – поправочный коэффициент на расчетную разность температур (t_в − t_н) (приложение 7 Л-4)

Годовую потребность в теплоте для данного здания определяют по формуле:

Q₀^год = q_{0 *}V_н (t_в − t_н^ср) _* α _* 24 _* Z_{оп *} 1,07, Вт

где 24 – число часов в сутках;

Z_оп – количество суток со среднесуточной температурой наружного воздуха

Выбор варианта задания:

По последней цифре номера зачетной книжки выбрать вариант плана этажа (приложение 1).

1. СНиП 23-01-99 строительная климатология. М.: Госстрой России ГУП ЦПП 2003.

2. ТСН 31-301-96НН Территориальные строительные нормы Нижегородской области.

3. ГОСТ 30494-96 Параметры микроклимата в помещениях. МНТКС - М.: Госстрой России ГУП 1999.

4. Бодров В.И., Сухов В.В., Козлов Е.С. Определение тепловой мощности систем отопления гражданских зданий. Нижний Новгород: изд. ННГАСУ, 2003.

5. СНиП 41-03-2003. Отопление, вентиляция и кондиционирование. Минстрой России.-М.:ГУП ЦПП, 2003.

6. Наладка и эксплуатация водных тепловых сетей: Справочник / В.И. Манюк, Я.Н. Каплинский, Э.Б. Хиж и др. – 3-е изд. перераб. и доп. – М.: Стройиздат, 1988;

7. Богословский В.Н., Сканави А.Н. Отопление: Учеб. для вузов. – М.: Стройиздат, 1991.

Приложение 1

Продолжение приложения 1

Продолжение приложения 1

Продолжение приложения 1

Продолжение приложения 1

Продолжение приложения 1

Продолжение приложения 1

Продолжение приложения 1

Продолжение приложения 1

Продолжение приложения 1

Климатические параметры холодного времени года

Приложение 2

Область, пункт	Температура воздуха наиболее холодных суток, ºС, обеспеченностью	Температура воздуха наиболее холодной пятидневки, ºС, обеспеченностью	Абсолютная минимальная температура воздуха, ºС	Продолжительность, сут. и средняя температура воздуха, ºС, периода со средней суточной температурой воздуха ≤8 ºС	Средняя месячная относительная влажность воздуха наиболее холодного месяца, %	Средняя месячная относительная влажность воздуха в 15 ч наиболее холодного месяца, %	Преобладающее направление ветра за декабрь-февраль	Максимальная из средних скоростей ветра по румбам за январь, м/с	Средняя скорость ветра, м/с, за период со средней суточной температурой воздуха ≤8 ºС
