Утворення посадок полів допусків за допомогою основних відхилень і квалітетів

Побудова посадок

Поділимо поля допусків на три групи: А- Н, Js- N, Р- Z.

Система отвору

основний отвір Н та вали а, b, с, сd, d,e, еf, f, fg, g, h, утворюють посадки з зазором;

основний отвір Н та вали js, j ,k, m, п, – посадки перехідні;

основний отвір Н та вали р,r, s, t, и, v, х, у, z, za, zb, zc – посадки з натягом.

Система валу

основний вал h та отвори А, В, С, СD, D, DЕ, Е, EF, F, FG, G, Н - утворюють посадки з зазором;

основний вал h та отвори Js, J, К, М, N, – посадки перехідні;

основний вал h та отвори P,R, S, T, U, V, X, Y, Z, ZA, ZB, ZC – посадки з натягом.

Буквою J_s (j_s) позначається симетричне розташування поля допуску відносно нульової лінії. У цьому випадку числові значення верхнього і нижнього відхилень однакові і визначаються в залежності від допуску (квалітету), а основним (постійним) при будь-якому допуску є, як виняток, середнє відхилення, рівне нулю. Приблизно симетричне розташування поля допуску позначається J (j).

Основне відхилення виду N (n) у 4-м квалітеті дає посадку з натягом, а в 5,6,7 квалітетах – перехідні посадки.

Основні відхилення отворів, як правило, рівні за числовим значенням і протилежні за знаком основним відхиленням валів, що позначаються тією же буквою, отже: EI = –es; ES = – ei

Рис.14 Схема розташування основних відхилень отворів (а) та валів (б) для діапазону розмірів від 1 до 500 мм

Місце розміщення поля залежить від виду відхилення, а величина поля залежить від квалітету. Відповідно умовна позначка поля допуску складається з букви основного відхилення і числа – номера квалітету, наприклад:

поля допусків валів h6, c10, j_s6, s7, zc8

поля допусків отворів H6, C10, J_S6, S7, ZC8

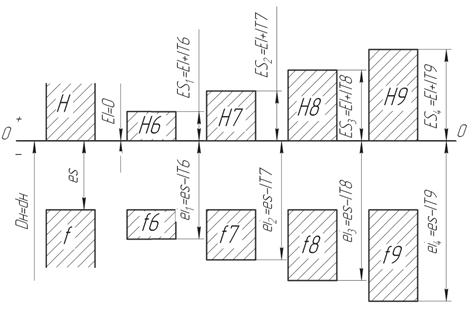

По основному відхиленню і допускові визначають і друге граничне відхилення, що обмежує дане поле допуску (Рис.15)

Рис.15

Для тих полів допусків, у яких основним є верхнє відхилення, нижнє відхилення обчислюється по формулах

для отвору EI = ES – TD для вала ei = es – Td

для отвору ES = EI + TD для вала es = ei + Td

У системі ІСО принципово допускаються будь-які сполучення основних відхилень і квалітетів. Однак, не всі ці сполучення мають технічний сенс і здійсненні по економічних розуміннях. Тому практично система ІСО застосовується на базі обмеженого добору полів допусків, рекомендованих у ДСТ 25346–82 (СТ СЭВ 145–75), ДСТ 25347– 82 (СТ СЭВ 144–75).
