Різання

Обладнання та оснастка для холодного штампування.

Обладнання – прес, оснастка – штамп.

Преси ділять на швидкохідні, та преси повільної дії.

Швидкохідні преси використовують принцип накопичення енергії та швидку (імпульсну) її передачу виконавчому пристрою (повзуну преса).

За принципом передачі енергії преси розділяють:

1. механічні (накопичувач – маховик);

За способом включення механічні преси поділяють на:

1.1. ексцентрикові;

1.2. кривошитні.

2. пневматичні (накопичувач – балон зі стиснутим газом). Балон зі стиснутим газом називається ресивер;

3. соленоїдні (накопичувач – ємність, джерело – випрямляч).

Преси повільної дії – це гідравлічні преси, що розвивають максимальні зусилля.

За способом передачі енергії преси поділяють на:

- простої дії (1 повзун);

- складної дії (декілька повзунів).

Штампи.

Звичайно штампи складаються з: нижньої пластини 1, на якій із пресовою посадкою закріплені направляючі колонки 2, по яких ковзають направляючі втулки 3, що жорстко зв'язані з верхньою плитою штампа 4. 5 – хвостовик штампа, що з’єднується з повзуном преса. 6 – матриця, 7 – пуансон.

Різання буває:

- однобічне (безвідхідне);

- двобічне (з відходами).

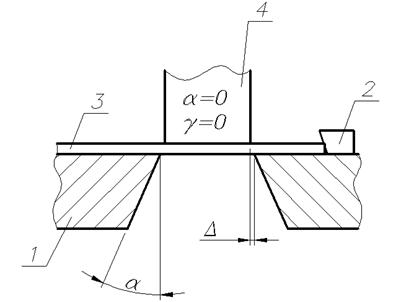

де

1 - матриця;

2 - упор;

3 - деталь;

4 - пуансон.

Різання застосовується для деталей товщиною від 30 мкм до 30 мм.
