Дверные блокировки ВПК -2112

Источники бортового питания вагонов Еж-3 / Ем-508Т и вагонов серии 81-717 / 714.

ББЭ (блок бортового электроснабжения) служит для преобразования напряжения 825 В в постоянное напряжение 80 В, а также для подзаряда батареи. ББЭ всего поезда включаются тумблером ПБП (переключатель блоков питания). Основное условие запуска преобразователей: переключатели ПБП в головном и хвостовом вагонах должны быть в противоположных положениях! Переключатель ПБП расположен на первом блоке пульта.

ДИП (дополнительный источник питания) имеет аналогичное назначение и способ включения. Он представляет последнее поколение источников бортового питания для вагонов серий 81-717, а также Еж-3 РУ1 и Ем-508Т РУ1 Таганско-Краснопресненской линии. В отличие от других источников бортового притания ДИП практически бесшумен, поэтому его включение необходимо контролировать по горящей лампе ЛКВП на пульте машиниста и по вольтметру (напряжение на 10 поездном проводе).

БПСН (блок питания собственных нужд) - это самый первый источник бортового питания, который устанавливался на вагонах 81-717 и 81-714 первых выпусков. Он отличается от ББЭ и ДИП наличием вторичного преобразователя для питания рабочего освещения салона. На его выходе – переменный ток с частотой 400 Гц и напряжением 220 В. Наличие этого блока на вагоне можно определить по сильному гудению из-под вагона. В настоящее время БПСН при капитальном ремонте вагонов заменяется на ДИП.

Дверная блокировка представляет из себя концевой выключатель, по конструкции аналогичный траверсе с блок-контактами электромагнитного контактора типа КПП-113 (КШ-1/2, КСБ-1/2).

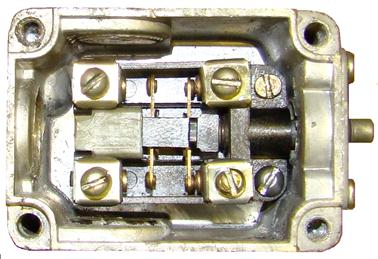

Дверная блокировка типа ВПК-2112 имеет нормально замкнутые и нормально разомкнутые контакты. В настоящее время вагоны Еж-3 / Ем-508Т и 81-717 / 714 всех модификаций работают по схеме с активной сигнализацией работы дверей, поэтому в дверной блокировке используется только правая пара контактов (см. фото). В каждом вагоне установлены 8 дверных блокировок, соединённых между собой последовательно.

Рабочие контакты:

Состояние контактов блокировки связано с положением створок дверей:

Двери закрыты.

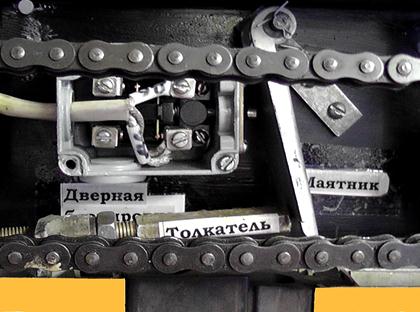

Толкатель, установленный на ведомойстворке, нажимает на маятник, заставляя его отклониться вправо (см. фото). В результате стержень дверной блокировки под действием своей пружины перемещается вместе с контактными мостиками также вправо, замыкая контакты БД, находящиеся в проводе Д4 низковольтной вспомогательной цепи.
