Типовое решение автоматизации. В качестве объекта управле­ния процессом абсорбции рассмотрим абсорбционную установку, со­стоящую из абсорбционной колонны и двух холодильников – на линиях абсорбента и газовой смеси (рис. 3.8). Показателем эффективности процесса является концентрация Yк извлекаемого компонента в обедненной смеси. Цель управления – дости­жение определенного значения этой концентрации, минимально возможного для данных производственных условий.

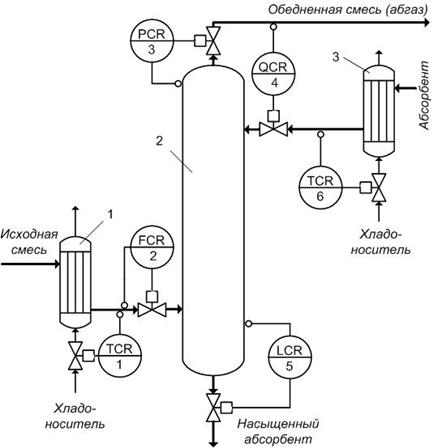

Рис. 3.8. Типовая схема автоматизации процесса абсорбции:

1, 3 – холодильники; 2 – абсорбционная колонна



Концентрация извле­каемого компонента Yк определяется разностью количеств компонента, поступающего в колонну и абсорбирующегося жидкой фазой. Количество поступающего в колонну компонента определяется расходом газовой смеси Gc и начальной концентрацией в ней извлекаемого компонента Yн по уравнению

М = Gc Yн. (3.2)

Количество же компонента, который переходит из газа в жидкую фазу, определяется следующим образом:

М' = KFD, (3.3)

где K – коэффициент массопередачи; F – поверхность контакта; D – средняя движущая сила процесса.

Для конкретной колонны коэффициент K и поверхность F – величины мало изменяющиеся, поэтому количество М' в основном зависит от движущих сил на входе в аппарат D1 и на выходе из аппарата D2, т. е. от взаимного положения ра­бочей и равновесной линий процесса (рис. 3.9).

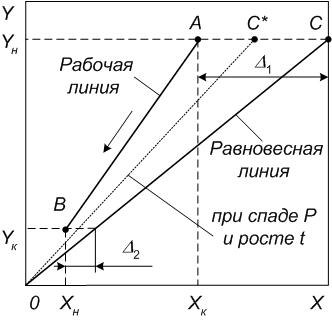

Рис. 3.9. Диаграмма ХY: содержание поглощаемого компо­нента в жидкости Х и газе Y



Положение рабочей линии определяется начальной и ко­нечной концентрациями компонента в обеих фазах, а равновесной линии - давлением и температурой процесса. Повышение температуры или снижение давления уменьшает движущие силы за счет смещения равновесной линии в сторону рабочей, например из точки С в С *, как показано на диаграмме.

Таким образом, концентрация Yк зависит от расхода газовой смеси Gc, расхода абсорбента Ga, концентраций Хн и Yн, темпе­ратуры и давления в аппарате. Концентрации Хн и Yн определяются режимами других тех­нологических процессов и при их изменении в объект регулиро­вания будут вноситься возмущающие воздействия.

Температура в абсорбере зависит от многих параметров: расхода, теплоемкости и температуры газовой и жидкой фаз; интенсивности массообмена между фазами (процесс аб­сорбции экзотермичен); по­терь тепла в окружающую сре­ду. Часть этих параметров обычно подвержена значитель­ным колебаниям во времени, например, ин­тенсивность массообмена при стабильной концентрации Yк и изменяющихся кон­центрациях Хн и Yн. Такие возмущения приводят к нарушению теплового баланса и, следовательно, к изменению температуры в абсорбере. Чтобы этого не происходило, температуру сле­довало бы регулировать, однако в рассматриваемом абсорбе­ре нет внутреннего охлаждения, поэтому ограничиваются ста­билизацией температур газовой смеси на входе в абсорбер (регулятор 1) и абсорбента (регулятор 6) путем изменения расходов хладоносителей.

Давление в абсорбере целесообразно стабилизировать путем изменения расхода обедненной смеси (регулятор 3). Расход газовой смеси Gc следует также стабилизировать (регулятор 2). Из­менять его с целью регулирования показателя эффективно­сти нецелесообразно, так как при этом производительность аб­сорбера может оказаться ниже расчетной, и экономичность процесса снизится. Регулировать процесс следует путем изменения расхода абсорбента Ga (регулятор 4). Если технологический режим предшествующего процесса не позволяет стабилизировать расход смеси Gc, то поддерживается постоянство отношения расходов Ga /Gc.

В нижней части абсорбера должно находиться некоторое ко­личество жидкости для создания гидравлического затвора и предотвращения поступления газовой смеси из абсорбера в линию насыщенного абсорбента. Постоянное количество жидкости поддержива­ется регулятором уровня 5 путем изменения рас­хода насыщенного абсорбента.

Итак, стабилизировать все параметры, влияющие на пока­затель эффективности, практически невозможно. Поэтому в ка­честве регулируемой величины следует взять концентрацию извлекаемого компонента Yк, а регулирующие воздействия реализовать изменением расхода абсорбента Ga или отношения расходов Ga /Gc. Для улучшения качества регулирования по­казателя эффективности надо предусмотреть узлы стабилизации расхода Gc, давления в колонне Р, уровня жидкости итемператур tc и tа.

В качестве контролируемых параметров следует выбрать расход и температуру исходного и насыщенно­го абсорбентов, исходной и обедненной газовой смеси, хладоно­сителей, а также концентрацию извлекаемого компонента в обедненной смеси, уровень в нижней части колонны, температу­ру по высоте колонны, давление и перепад давления в ней.

Сиг­нализации подлежат отклонения давления в колонне от пре­дельных значений. Схемой автоматизации должно быть предусмотрено устрой­ство защиты, исключающее значительное повышение давления в колонне. Это устройство при определенном значении давления обеспечивает прекращение питания регуляторов воздухом. Выбор регулирующих органов при этом должен производиться так, чтобы регулирующий орган на магистрали обедненной смеси открылся (НО), а на всех ос­тальных – закрылся (НЗ).

Регулирование концентрации извлекаемого компонента в на­сыщенном абсорбенте. Такая цель управления часто ставится при проведении процесса абсорбции в производстве кислот. В этом случае из газовой смеси необходимо поглощать такое количество компонента, которое бы обеспечило постоянство концентрации Хк.

Эту концентрацию сле­дует брать здесь в качестве основного регулируемого параметра (часто используется также плот­ность продукта), а регулирующее воздействие должно осуществ­ляться изменением расхода абсорбента. При этом для уменьшения запаздывания датчик со­става может быть установ­лен не на линии насыщенного абсорбента, а в кубе колонны.

Регулирование состава абсорбента, поступающего в абсорб­ционную колонну. Абсорбент, возвращаемый с уча­стка десорбции, может содержать некоторое количество компо­нентов газовой смеси, что значительно ухудшает процесс аб­сорбции. В этом случае необходимо постоянно выводить часть отработанного абсорбента из системы и вводить такое же коли­чество свежего. Это осуществляется в специальной емкости, устанавливаемой между абсорбером и десорбером (рис. 3.10).

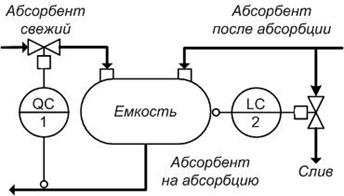

Рис. 3.10. Схема регули-рования со­става абсор-бента, поступающего в колонну



При этом состав абсорбента на входе в абсорбер стабилизируется путем изменения расхода свежего абсорбента. Баланс между расхода­ми свежего и отработанного абсорбента поддерживается с помощью регулятора уровня, воздейству­ющего на расход сливаемого абсорбента.

Регулирование нескольких последовательно установленных абсорбционных колонн. Система автоматического регулирования последовательно установленных абсорберов принципиально не отличается от систем регулирования одного абсорбера. Концентрацию Yк регулируют изменением подачи абсорбента, по­ступающего в первый по ходу абсорбента аппарат. Стабилизи­руются уровни в каждом абсорбере, температуры газовой сме­си и абсорбента на входе в установку и давление в последнем по ходу газа абсорбере. В тех случаях, когда между абсорбера­ми установлены промежуточные холодильники для охлаждения абсорбента, необходимо предусмотреть регулирование темпера­туры абсорбента перед абсорберами путем изменения расхода хладоносителей.
