Система охраны труда работающих

Система охраны труда работающих предназначена для создания безопасной работы персонала и организации мероприятий по созданию высокого уровня производственной среды и культуры производства.

В общем виде структура системы охраны труда персонала приведена на рис. 16.

Рис. 16. Структура системы охраны труда работающих

1. Технология машиностроения: Производство машин: учебник для вузов в 2-х т. / В.М. Бурцев, А.С. Васильев, О.М. Деев и др-е.; ред.

Г. Н. Мельников. М.: Изд-во МГТУ им. Н. Э. Баумана, 2001. 640 с.

2. Справочник технолога-машиностроителя. В 2-х т. / ред.

А. М. Дальский, А.Г. Суслов, А.Г.Касилова, Р.К. Мещеряков Т.2. 5 -е изд., испр. М.: Машиностроение-1, 2003. 944 с.

3. Проектирование автоматизированных участков и цехов: учеб. для машиностроит. спец. вузов / В. П. Вороненко, В. А. Егоров, М. Г. Косов и др-е; ред. Ю. М. Соломенцев. 3 изд., стер. М.: Высш. шк., 2003. 272 с.

4. Андерс А. А. Проектирование автоматизированных участков и цехов автотракторной промышленности/А. А. Андерс, Н. М. Потапов, А. В. Шулешкин. М.: Машиностроение, 1982. 272 с.

5. Мельников Г. Н. Проектирование механосборочных цехов.

/ Г. Н. Мельников, В. П. Вороненко. М.: Машиностроение, 1990. 351 с.

6. Егоров М.Е. Основы проектирования машиностроительных заводов. М.: Высшая школа, 1969. 480с.

ПРИЛОЖЕНИЯ

Приложение 1

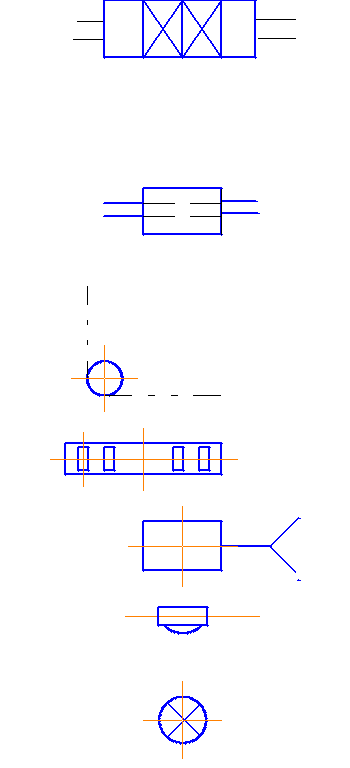

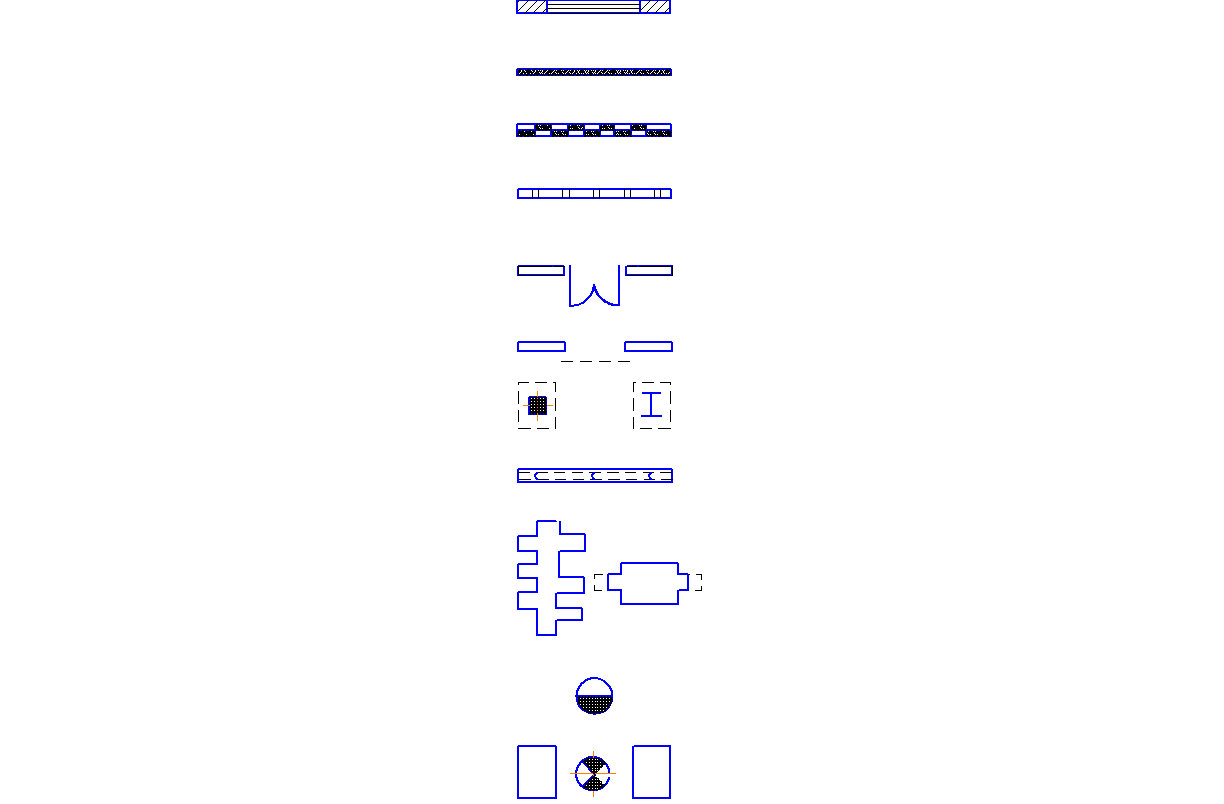

Условные обозначения, применяемые на планировке

Капитальная стена   Контрольный пункт     Место складирования заготовок изделий     Пульт управления     Кран мостовой     Кран балка с тельфером   Стеллаж многоярусный однорядный   Кран - штабелер автоматизированный   Кран консольный поворотный с электроталью

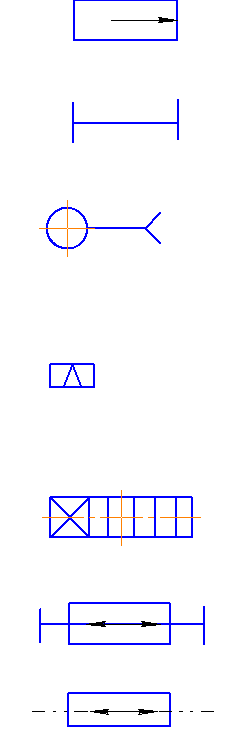

		Продолжение приложения 1
		Наименование		Условное обозначение

	Каретка-оператор с автоматическим адресованием грузов   Тележка рельсовая   Конвейер подвесной цепной   Конвейер роликовый однорядный     Промышленный робот     Противопожарный щит     Точка подвода электрокабеля к оборудованию

		Окончание прил. 1

Приложение 2

Условная производительность станков отдельных видов

Станки	Проценты
Токарные
Токарные револьверные
Токарные гидрокопировальные	400–500
Токарные с ЧПУ	300–400
Токарные многоцелевые	500–600
Вертикально-сверлильные одношпиндельные
Вертикально-сверлильные с ЧПУ	300–400
Многоцелевые	500–600
Протяжные
Шлифовальные однокамневые
Шлифовальные многокамневые и бесцентрово-шлифовальные

		Приложение 3

		Окончание прил. 3
	а

в

б

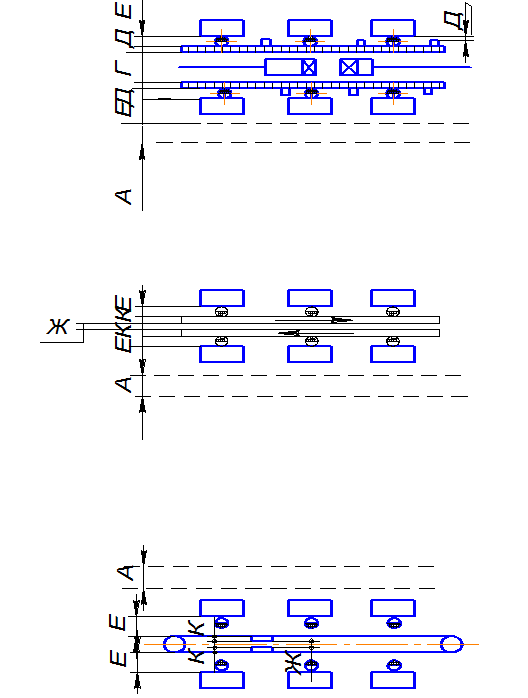

	Рис.1. Транспортные системы: а – автоматизированная напольная транспортно-складская система; б – стационарный конвейер; в – подвесной конвейер, при нормах расстояний А = 1,4; Д = 0,4; Е = 1,07; Г = 0,9: Ж ≥ 0,3; К зависит от размера изготовляемых деталей.
		Приложение 4

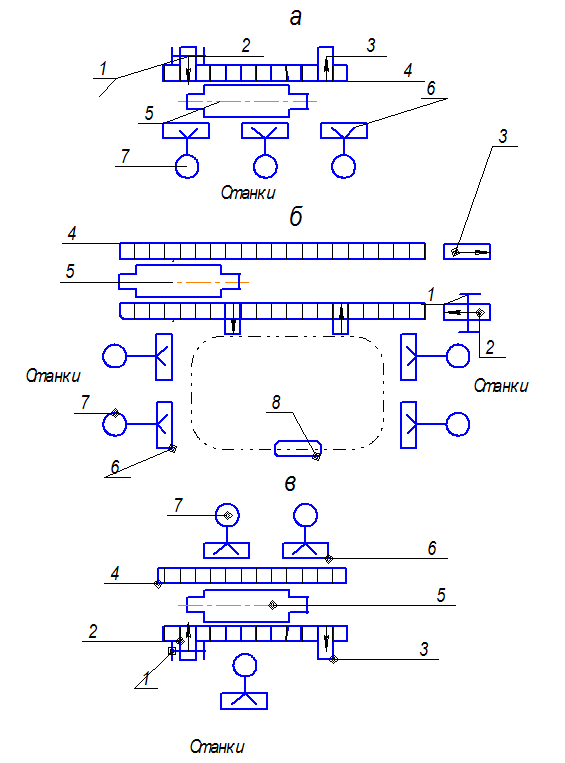

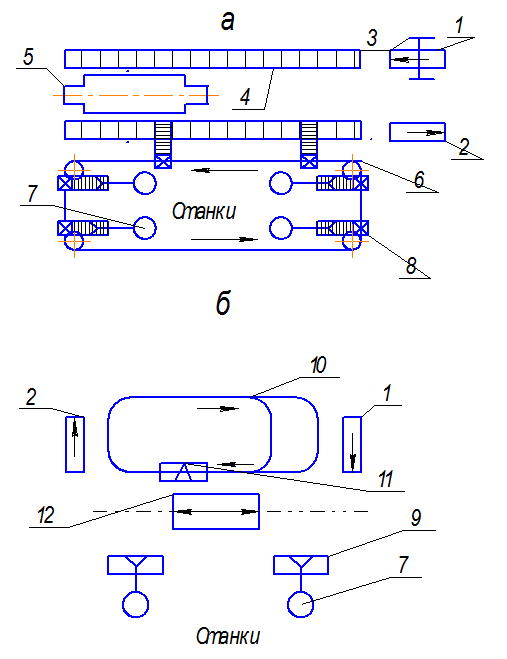

Рис.3. Компоновка ТНС замкнутого типа а,б: 1, 2 – загрузочно-разгрузочное устройство; 3 – устройство для контроля габаритов груза; 4 – стеллажи;; 5 – кран-штабелер; 6 – подвесной грузонесущий конвейер; 7 – промышленный робот; 8 – приемно-передающее устройство с опускным столом; 9 – приемно-передающее устройство; 10 – монорельсовая дорога; 11 – опускная секция; 12 – передаточная тележка.
