Засоби колективного захисту

До засобів колективного захисту відносять фільтровентиляційні установки і агрегати, якими оснащаються герметичні (негерметичні) рухомі та стаціонарні об’єкти, які призначені для групового захисту особового складу від уражаючої дії ЗМУ.

Фільтровентиляційні агрегати (ФВА), фільтровентиляційні установки (ФВУ) призначені для очистки атмосферного повітря від отруйних речовин, радіоактивного пилу, біологічних засобів та подачі його в об’єкти колективного захисту з метою вентиляції жилих приміщень об’єктів, забезпечення повітрям особового складу в них, а також створення надлишкового тиску (підпору), який перешкоджає прониканню зовнішнього зараженого повітря через нещільності в огороджуючих конструкціях об’єктів.

3.3.1. Фільтровентиляційні агрегати ФВА‑100/50,ФВА‑50/25

Фільтровентиляційні агрегатиФВА‑100/50, ФВА‑50/25 (рис.3.26, 3.27) призначені для обладнання військових фортифікаційних споруд на командних і медичних пунктах, а також сховищ місткістю 20 чоловік і більше (ФВА‑100/50) та для військових сховищ і пунктів управління місткістю 10‑12 чоловік (ФВА‑50/25).

Рис.3.26. Фільтровентиляційний агрегат ФВА‑50/25: 1 – ящик; 2 – фільтр-поглинач ФП‑50/25; 3 – підставка для ФП‑50/25; 4 – вентилятор МГВ; 5 – електродвигун; 6 – гнучкий рукав; 7 – повітрозабірний патрубок; 8 – вентиляційний захисний пристрій ВЗУ‑50

Рис.3.27. Фільтровентиляційний агрегат ФВА‑100/50: 1 – вентиляційний захисний пристрій ВЗУ‑100; 2 – повітроприйомний пристрій; 3 – вентилятор з електродвигуном ВАП‑1; 4 – показник витрати повітря УРВ‑2; 5 – фільтр-поглинач ФП‑100/50; 6 – ящик

Таблиця 3.8
Комплектація та склад фільтровентиляційних агрегатів

Найменування складових частин агрегатів	Марка і комплектність складових частин агрегатів
ФВА‑100/50	ФВА‑50/25
Вентилятор з електродвигуном	ВАП‑1 – 1 шт.	МГВ‑1 – 1 шт.
Фільтр-поглинач	ФП‑100/50 (ФПУ‑200) – 1 шт.	ФП‑50/25 – 1 шт.
Вентиляційний захисний пристрій	ВЗУ‑100 – 2 шт.	ВЗУ‑50 – 1 шт.
Повітро-прийомний пристрій	ВПУ – 1 к-т	Гнучкий шланг Ø = 50 мм, l = 3,1 м
Покажчик витрат повітря	УРВ‑2 – 1 шт.	–
Пристрій для продувки тамбурів	ППУ – 1 к‑т	–
Розсувні герметичні двері	2 к-т	1 к-т
Папір вологонепроникний	1 рулон – 100 м^2	1 рулон – 80 м^2
Прогумована тканина	2 полотна 0,7×6 і 0,7×2,5 м	2 полотна 0,7×6 м
Набір монтажних деталей	1 к-т	1 к-т

ФВА‑100/50 відрізняється від ФВА‑50/25 габаритами, продуктивністю та комплектністю (табл.3.8). Агрегати монтуються на одному з пакувальних ящиків.

Принцип роботи фільтровентиляційних агрегатів полягає у всмоктуванні вентилятором зовнішнього повітря через ВЗУ, очищенні його від крупних частин РП, а в подальшому повного очищення його від ОР, РП, БЗ у фільтрі-поглиначі та подачі в споруду.

3.3.2. Фільтровентиляційні установки військової автомобільної техніки ФВУА‑100, ФВУА‑100Ф, ФВУА‑100А

Фільтровентиляційні установки військової автомобільної техніки ФВУА‑100, ФВУА‑100Ф, ФВУА‑100А (агрегатована) призначені для очищення повітря від отруйних речовин, радіоактивного пилу і біологічних засобів, створення надлишкового тиск всередині об’єкту та для обладнання герметичних об’єктів автомобільної техніки.

Фільтровентиляційні установки автомобільні складаються з передфільтру, фільтру-поглинача, протипилового фільтру, електровентилятора, фільтру радіоперешкод, щита контролю, комплекту повітроводів та монтажних деталей.

Відрізняються між собою конструкцією електровентилятору та передфільтру.

Основні технічні характеристики автомобільних фільтровентиляційних установок наведені в табл.3.9.

Таблиця 3.9
Основні технічні характеристики автомобільних
фільтровентиляційних установок

Параметр	ФВУА‑100	ФВУА‑100Ф	ФВУА‑100А
Об’ємні витрати повітря, м^3/год.
Споживча потужність, Вт	120/200	160/240	190/240
Маса, кг

Принцип роботи фільтровентиляційних установок полягає у нагнітанні електровентилятором повітря у передфільтр, фільтр-поглинач, очищенні його від шкідливих домішок, подачі очищеного повітря в об’єкт для створення жилих умов та підпору.

3.3.3. Фільтровентиляційні установки колекторного типу
ФВУА‑15, ФВУ‑15, ФВУ‑7, ФВУ‑3,5

Фільтровентиляційні установки колекторного типу (ФВУА‑15, ФВУ‑15, ФВУ‑7, ФВУ‑3,5) призначені для очищення від отруйних речовин, радіоактивного пилу і біологічних засобів повітря та подачі його під лицьові частини протигазів екіпажів негерметизованих рухомих об’єктів озброєння та військової техніки.

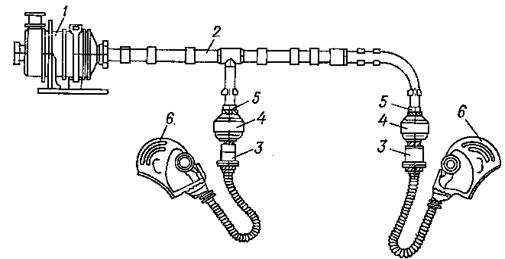

Рис.3.28. Колекторна фільтровентиляційна установка ФВУ‑7:
1 – фільтровентиляційний агрегат ФВА–7; 2 – рукав;
3 – елетрокалорифери; 4 – протигазові коробки; 5 – клапани; 6 – лицеві частини

Фільтровентиляційні установки колекторного типу складаються (рис.3.28, 3.29) із фільтру-поглинача або фільтруючо-сорбуючої касети, вентилятора з електродвигуном (фільтровентиляційного агрегату ФВА‑3,5,ФВА‑7), електрокалориферів, протигазних коробок, лицевих частин, протигазних сумок, колектора з роздавальними рукавами, герметичних клапанів з разтрубами, кріпильних та монтажних деталей.

Принцип роботи полягає у нагнітанні електровентилятором повітря у фільтр-поглинач або фільтруючо-сорбуючу касету, очищенні його від шкідливих домішок, подачі його через фільтруючо-поглинаючі коробки у підмасочний простір лицьових частин протигазів. У холодну пору року повітря підігрівається в електрокалориферах.

Рис.3.29. Колекторна фільтровентиляційна установка ФВУ‑15:
1 – фільтр-поглинач ФП‑15; 2 – електровентилятор; 3 – електрокалорифери;
4 – протигазові коробки; 5 – рукава загального колектору;
6 – клапани; 7– лицеві частини

Основні технічні характеристики колекторних фільтровентиляційних установок наведені в табл.3.10.

Таблиця 3.10
Основні технічні характеристики колекторних
фільтровентиляційних установок

Параметр	ФВУ‑3,5	ФВУ‑7	ФВУ‑15	ФВУА‑15
Кількість людей, які захищаються			3-4	3-4
Об’ємні витрати повітря, м^3/год.	3,5
Маса комплекту, кг
