Вимірювач потужності дози (рентгенметр) ДП-5В

Вимірювач потужності дози (рентгенметр) ДП-5В (рис.4.2) призначений для виміру рівнів гамма-радіації на місцевості та радіоактивного зараження поверхні різноманітних предметів за гамма-випромінюванням, а також виявляння наявності бета-випромінювання. Прилад має звукову індикацію іонізуючого випромінювання на усіх піддіапазонах, крім першого. Діапазон виміру ДП–5В від 0,05 мР/год до 200 Р/год.

До комплекту приладу входять: прилад, розміщений у футлярі (вимірювальний пульт, блок детектування (з джерелом контролю), які з'єднуються за допомогою гнучкого кабелю довжиною 1,2 м); подовжувальна штанга довжиною 45-75 см; головні телефони; дільник напруги (з кабелем довжиною 10 м) для підключення приладу до зовнішнього джерела постійного струму напругою 12 або 24 В; два роздвижних ременя; комплект ЗІП; комплект експлуатаційної документації (технічний опис і інструкція з експлуатації та формуляр); укладальний ящик.

Рис.4.2. Вимірювач потужності дози ДП‑5В:
1 – вимірювальний пульт; 2 – з’єднуючий кабель; 3 – кнопка скидання
показань; 4 – перемикач піддіапазонів; 5 – мікроамперметр; 6 – кришка
футляру приладу: 7 – таблиця допустимих значень забруднення об’єктів;
8 – блок детектування; 9 – контрольне джерело; 10 – поворотний екран;
11 – тумблер підсвічення шкали мікроамперметру;
12 – подовжувальна штанга; 13 – головні телефони; 14 – футляр

Блок детектування має поворотний екран, який може фіксуватись на корпусі блоку в положеннях «Б», «Г» і «К». В положенні «Б» відкривається вікно в корпусі блоку детектування, в положенні «Г» – вікно закрито екраном, в положенні «К» – проти вікна встановлюється вмонтоване в корпус контрольне джерело. На корпусі є два виступи, якими блок детектування ставлять на обстежувану поверхню під час контролю радіоактивного забруднення і виявлення бета-випромінювання.

Живлення приладу здійснюється від трьох елементів живлення А-336.

Підготовка приладу до роботи та перевірка працездатності

1. Підключити джерела живлення, додержуючись полярності. Не закриваючи кришку відсіку живлення, ручку перемикача піддіапазонів поставити в положення «Δ». Відхилення стрілки вимірювального приладу в межах зафарбованого сектору шкали свідчить про працездатність джерел живлення.

2. Перевірити працездатність приладу від контрольного джерела: надіти головні телефони і підключити їх до вимірювального пульту; поворотний екран блоку детектування встановити в положення «К»; ручку перемикача піддіапазонів послідовно установлювати в положення «´1000», «´100», «´10», «´1», «´0,1» і слідкувати за клацанням в телефоні і за відхиленням стрілки вимірювального приладу. Під час нормальної роботи приладу клацання в телефоні прослуховується на всіх піддіапазонах, крім першого. Стрілка вимірювального приладу на піддіапазоні «´10» повинна відхилитись на ділення, вказане в формулярі на прилад, а в положеннях «´1» і «´0,1» – за межі шкали.

3. Натиснути кнопку «Х», при цьому стрілка приладу повинна встановитися на нульову позначку шкали.

4. Екран блоку детектування поставити в положення «Г».

5. Ручку перемикача встановити в положення «Δ».

Прилад готовий до роботи.

Вимірювання ПЕД гамма-випромінювання проводиться при знаходженні екрану блоку детектування в положенні «Г». Перемикач піддіапазонів ставиться в положення, при якому стрілка приладу відхиляється в межах шкали. Характеристика піддіапазонів вимірювання приладу ДП-5В представлена в табл.4.1.

Таблиця 4.1

Характеристика піддіапазонів вимірювання приладу ДП-5В

Піддіапазони	Положення ручки перемикача	Шкала	Одиниця виміру	Межі виміру
I		0-200	Р/год	5-200
II	´1000	0-5	мР/год	500-5000
III	´100	0-5	мР/год	50-500
IV	´10	0-5	мР/год	5-50
V	´1	0-5	мР/год	0,5-5
VI	´0,1	0-5	мР/год	0,05-0,5

На піддіапазоні «200» показання зчитуються за шкалою вимірювального приладу від 0-­200 (Р/год). На інших піддіапазонах показання зчитуються за шкалою від 0-­5 (мР/год) із помноженням на коефіцієнт відповідного піддіапазону.

Для визначення ступеня радіоактивного зараженення озброєння та військової техніки, обмундирування, засобів індивідуального захисту, води і продуктів харчування необхідно в першу чергу виміряти ПЕД гамма-випромінювання (гамма-фон) на місці контролю радіоактивного забруднення (об’єкти при цьому повинні знаходитись на відстані 15‑20 м від місця вимірювання).

Потім на місці вимірювання гамма-фону встановлюється заражений об’єкт. На блок детектування для запобігання від радіоактивного забруднення надягається поліетиленовий чохол. Переміщуючи блок детектування вздовж поверхні досліджуваного об’єкта по найбільшій частоті сигналу в телефонах визначається найбільш заражена ділянка і здійснюється відлік показань з обліком коефіцієнту піддіапазону . Порівнюються виміряні величини і та при < величину зарраження поверхні об’єкту визначають за виразом:

,

де – приведена ПЕД гамма-фону, яка ураховує екрануючий вплив об’єкту.

Величину визначають за виразом:

.

Коефіцієнт К приймається рівним:

К = 2	для танків, реактивних установок і подібних їм об’єктів;
К = 1,5	для автомобілів, артилерійських гармат;
К = 1,2	для особового складу;
К = 1	для мілких об’єктів.

4.1.1.3. Вимірювач потужності дози ИМД‑5

Вимірювач потужності дози ИМД‑5 призначений для виміру поглиненої дози гамма-випромінювання і виявлення бета-випромінювання, а також забезпечує індикацію щільності потоку бета-випромінювання.

Прилад забезпечує вимір потужності поглиненої дози гамма-випромінювання від 0,05 до 200 рад/год. Весь діапазон розбитий на шість піддіапазонів (табл.4.2).

Таблиця 4.2

Режими роботи вимірювача потужності дози ИМД‑5

Під-діапазон	Положення ручки перемикача	Шкала приладу	Позначення одиниці виміру	Границі виміру
українське	міжнародне
		0–200	рад/год	rad/h	5–200
	´1000	0–5	мрад/год	mrad/h	500–5000
	´100	0–5	мрад/год	mrad/h	50–500
	´100	0–5	мрад/год	mrad/h	5–50
	´1	0–5	мрад/год	mrad/h	0,5–5
	´0,1	0–5	мрад/год	mrad/h	0,05–0,5

Діапазон індикації бета-випромінювання розбитий на три піддіапазони (табл.4.3).

Таблиця 4.3

Режими роботи вимірювача потужності дози ИМД‑5

Під-діапа-зон	Положення ручки перемикача	Шкала приладу	Позначення одиниці виміру	Границі виміру
українське	міжнародне (на шкалі)
	´10^4	0–5	бета-част./(хв·см^2)	b/(min·cm^2)	5000–50000
	´10^3	0–5	бета-част./(хв·см^2)	b/(min·cm^2)	500–5000
	´10^2	0–5	бета-част./(хв·см^2)	b/(min·cm^2)	50–500

Прилад забезпечує індикацію щільності потоку бета-випромінювання в межах від 50 до 50 000 бета-част./(хв·см²). Відлік показників проводиться за шкалою приладу з наступним помноженням на відповідний коефіцієнт піддіапазону, причому робочою є ділянка шкали, обкреслена суцільною лінією. Прилад забезпечує звукову індикацію гамма‑ і бета‑випромінювання головними телефонами на 2–6‑му піддіапазонах.

Технічні та експлуатаційні характеристики практично збігаються з аналогічними характеристиками вимірювача потужності дози ДП‑5В. Деякі конструктивні удосконалення дозволили збільшити занурення в воду блоку детектування на глибину до 1 м, а також поліпшити ергономічні характеристики приладу, що підвищили якість операторської діяльності обслуговуючого персоналу.

4.1.1.4. Вимірювач потужності дози ИМД‑1

Вимірювач потужності дози ИМД‑1 (рис.4.3) призначений для виміру в польових умовах, розсіяному денному світлі і темряві потужності експозиційної дози (ПЕД) гамма-випромінювання і виявлення бета-випромінювання.

До комплекту приладу входять: блок детектування ИМД-1-1; блок живлення ИМД-1-2 (для забезпечення роботи приладу від бортової мережі); пульт вимірювальний ИМД-1-3; блок живлення ИМД-1-6 (для забезпечення роботи приладу ИМД-1С від електромережі); телефон головний; пристрій перехідний УУМ-08С (для забезпечення постійної роботи світлового табло); кабель з’єднувальний; штанга довжиною 30,5-72 см; тубус (для зняття показань з цифрового табло при яскравому сонячному висвітленні); жгут з перехідними колодками, які дозволяють розташовувати батарейний відсік у кишені військовослужбовця при температурі від -50 до -20^оС.; поясний та шийний ремінь; металевий укладальний ящик; технічна документація (“Технічний опис та інструкція з експлуатації”, “Формуляр”).

Вимірювач має три модифікації: ИМД‑1А, ИМД‑1Р, ИМД‑1С. Прилад ИМД‑1А використовується для виміру ПЕД у діапазоні від 0,01 до 999 Р/год, ИМД‑1Р – у діапазоні від 0,01 мР/год до 999 Р/год, ИМД‑1С – у діапазоні від 0,01 мР/год до 999 Р/год.

.

Рис.4.3. Вимірювач потужності дози ИМД‑1С 1 – вимірювальний пульт ИМД‑1‑3; 2 – блок живлення ИМД‑1‑2; 3 – блок детектування ИМД‑1‑1; 4 – подовжувальна штанга; 5 – блок живлення ИМД-1-6

Перші два варіанти приладу використовуються з метою радіаційної розвідки, третій варіант використовується стаціонарно в закритих приміщеннях (сховищах).

У приладах ИМД‑1Р і ИМД‑1С весь діапазон розбитий на два піддіапазони:

1‑й – з межами виміру від 0,01 до 999 мР/год;

2‑й – з межами виміру від 0,01 до 999 Р/год.

Для всіх трьох модифікацій діапазон виміру в межах від 0,01 до 999 Р/год забезпечується блоком детектування, вмонтованим у пульт виміру. Для модифікацій приладів з індексами Р і С діапазон виміру від 0,01 до 999 мР/год забезпечується блоком детектування (ИМД-1-­1), який виноситься за межі пульту ИМД-1-3.

Вимірювач забезпечує спрацювання звукової сигналізації при досягненні ПЕД 0,1 і 300 Р/год на піддіапазоні «Р/ч» і 0,1 і 300 мР/год на піддіапазоні «мР/ч».

Живлення вимірювачів здійснюється:

- ИМД‑1А і ИМД‑1Р – від чотирьох послідовно з'єднаних елементів А‑343 «Прима» із номінальною напругою 6 В і від бортової мережі постійного струму або акумулятора з напругою від 10,8 до 30 В;

- ИМД‑1С – від чотирьох послідовно з'єднаних елементів А‑343 «Прима» із номінальною напругою від 10,8 до 30 В, від мережі перемінного струму з напругою 220 В.

У вимірювачі передбачений пристрій, що сигналізує про розряд елементів до напруги 4 В та умикання на табло світлового індикатора.

Підготовка приладу до роботи та перевірка працездатності

1. Витягти пульт вимірювальний ИМД-1-3 з укладального ящика і провести зовнішній огляд.

2. Підключити батарейний блок живлення, якщо прилад буде використовуватися в переносному варіанті, або блок живлення ИМД‑1‑2, якщо прилад використовується в транспортному засобі, або блок живлення ИМД‑1‑6, якщо живлення приладу буде здійснюватись від мережі перемінного струму 220 В.

3. Подати напругу на пульт, для чого встановити перемикач на вимірювальному пульті в положення «ПРОВЕРКА». У цьому випадку на цифровому табло висвітиться цифра «102», молодший розряд буде погашений, кома повинна знаходитися між третім і четвертим (молодшим) розрядами. Включається переривчастий звуковий сигнал. Світловий індикатор «СМЕНИТЬ БАТАРЕЮ» повинний бути погашеним. Якщо світловий індикатор світиться, то необхідно замінити комплект елементів А‑343 при використанні батарейного блока живлення.

4. Натиснути і відпустити кнопку «ОТСЧЕТ», при цьому: звуковий сигнал відключається, на цифровому табло в молодшому розряді висвічується цифра «0», старші розряди не світяться, кома знаходиться між другим і третім розрядами.

5. Після закінчення 225 сек на табло повинно з'явитися число, що буде відрізнятися від 0. Якщо покази будуть рівні 0,1 і більше, то включається переривчастий звуковий сигнал. Розряди зліва від значущих цифр повинні не відображатися.

6. Перевести перемикач у положення «ВЫКЛ». Цифрове табло гасне.

Прилад готовий до роботи.

При підготовці приладу до роботи з використаннямблоку детектування ИМД‑1‑1 виконуються такі дії:

1. Підключити до вимірювального пульту ИМД-1-3 блок детектування ИМД‑1‑1.

2. Перемикач на пульті встановити в положення «ПРОВЕРКА». На цифровому табло висвітиться цифра «102», включається звукова сигналізація.

3. Натиснути і відпустити кнопку «ОТСЧЕТ». Звукова сигналізація відключається, на цифровому табло горить цифра «0».

4. Після закінчення 120 сек на табло повинно з'явитися число, що буде відрізнятися від нуля. При нульових показах виключити вимірювач і всі операції повторити спочатку. Якщо показання будуть рівні 0,1 і більше, включається переривчастий звуковий сигнал.

5. Перевести перемикач у положення «ВЫКЛ». Цифрове табло гасне.

Прилад готовий до роботи.

4.1.1.5. Вимірювач потужності дози(рентгенметр)ДП‑3Б

Вимірювач потужності дози (рентгенметр) ДП‑3Б (рис. 4.4)призначений для виміру потужності експозиційної дози гамма-випромінювання в місцях розташування виносного блока детектування на рухомих об’єктах, в діапазоні від 0,1 до 500 Р/год.

До комплект приладу входять: прилад ДП-3Б (у зборі: вимірювальний пульт, виносний блок детектування, скоби для кріплення, з’єднувальні кабелі); формуляр; технічний опис і інструкція з експлуатації; комплект ЗІП в укладці..

Підготовка приладу до роботи та перевірка працездатності

1. Ручку перемикача піддіапазонів поставити в положення «´1», при цьому загорається лампа світлової індикації, що сигналізує про прогрів електронної схеми. Після прогріву сигнальна лампа гасне.

2. Натимнути кнопку «ПРОВЕРКА». При цьому стрілка приладу повинна відхилитись до значень 0,4-0,8 поділок верхньої шкали, а сигнальна лампа – спалахувати. В решті положень перемикача діапазонів («´10», «´100», «500») показання приладу та частота спалахів сигнальної лампи зменшуються. Після проведення цих операцій перемикач поставити в положення «´1».

Прилад готовий до роботи.

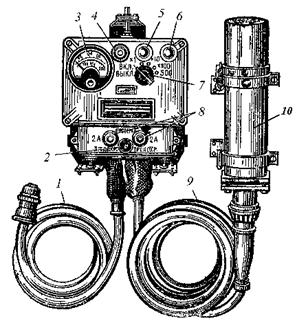

Рис.4.4. Вимірювач потужності дози ДП‑3Б 1 – кабель живлення; 2 – кнопка «ПРОВЕРКА»; 3 – мікроамперметр; 4 – лампа підсвічення; 5 – покажчик піддіапазонів; 6 – лампа світлової індикації; 7 – перемикач піддіапазонів; 8 – запобіжники; 9 – з’єднувальний кабель; 10 – блок детектування

Під час вимірювання потужності дози гамма-випромінювання, якщо перемикач знаходиться в положеннях «´1», «´10», «´100», показання відлічуються за верхнею шкалою і помножаються на відповідний коефіцієнт піддіапазону, а при положенні перемикача «500» – за нижнею шкалою.

Для визначення потужності дози на місцевості показання приладу необхідно помножити на коефіцієнт послаблення гамма-випромінювання об’єктом, який приймають рівним:

	- для автомобілів;
	- для бронетранспортерів і подібних їм об’єктів;
	- для танків.
