Вимірювач потужності дози ИМД-21Б

Вимірювач потужності дози ИМД‑21 (рис.4.5) призначений для виміру потужності експозиційної дози гамма-випромінювання (в діапазоні від 1 Р/год до 9999 Р/год) при веденні наземної радіаційної розвідки місцевості та видачі світлового сигналу про перевищення граничних значень (1; 5; 10; 50; 100 Р/год) потужності експозиційної дози.

Прилад ИМД­-21 постачається в пятьох модифікаціях:

1.	ИМД­-21Б	– ­бортовий;
2.	ИМД­-21БА	– ­бортовий автоматичний;
3.	ИМД­-21С	– ­стаціонарний;
4.	ИМД­-21СА	– ­стаціонарний автоматичний;
5.	ИМД­-21СА-Р	– ­стаціонарний автоматичний для ракетних військ.

Прилад забезпечує автоматичний облік коефіцієнту ослаблення гамма-випромінювання на пересувних об’єктах при ручній установці заглушки множника показань відповідно до коефіцієнта послаблення випромінювання конструкції об'єкта.

До комплекту приладу ИМД‑21Б входять: блок детектування БДМГ‑36, блок вимірювання середньої частоти БИО‑05, комплект монтажних частин, комплект ЗІП, технічний опис і інструкція з експлуатації приладу, формуляр.

Блок детектування БДМГ‑36 призначений для перетворення енергії гамма-випромінювання в імпульси напруги, частота проходження яких пропорційна ПЕД, що вимірюється. Блок вимірювання середньої частоти призначений для обробки інформації, яка поступає від блоку детектування і виводу її на цифрове табло, а також для сигналізації про перевищення граничного значення частоти проходження вхідних імпульсів.

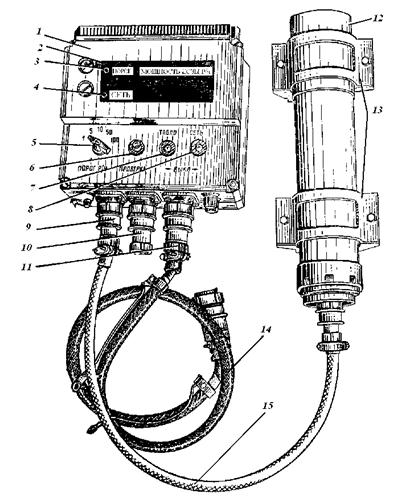

Рис.4.5. Вимірювач потужності дози ИМД‑21Б:
1 – блок вимірювання середньої частоти; 2 – індикаторне табло;
3 – сигнальна лампа «ПОРОГ»; 4 – індикатор включення живлення
приладу; 5 – перемикач «ПОРОГ»; 6 – кнопка «ПРОВЕРКА»;
7 – тумблер «ТАБЛО»; 8 – тумблер «СЕТЬ»; 9 – розйом ланцюгу
блоку детектування: 10 – заглушка множника показань;
11 – розйом ланцюгу живлення; 12 – блок детектування;
13 – скоби для кріплення блоку детектування
14 – з'єднувальний кабель; 15 – кабель живлення

Підготовка приладу до роботи та перевірка працездатності

1. Перевірити надійність кабельних з'єднань та відсутність механічних ушкоджень.

2. Встановити перемикач «ПОРОГ» в положення «1», тумблер «ТАБЛО» – в верхнє положення, тумблер «СЕТЬ» – в положення «ВЫКЛ».

3. При роботі з приладом на пересувному об'єкті встановити заглушку множника відповідно до коефіцієнта послаблення випромінювання конструкцій об'єкта.

4. Підключити прилад до електромережі.

5. Встановити тумблер «СЕТЬ» – в положення «ВКЛ», при цьому на цифровому табло повинно загорітись число «0000». Прогріти прилад на протязі 5 хв.

6. Натиснути кнопку «ПРОВЕРКА» на термін не більше 1 хв, при цьому– показання цифрового табло повинні знаходитись в межах значень, вказаних в розділі 3 формуляру, крім того, повинна загорітися сигнальна лампа «ПОРОГ».

Прилад готовий до роботи.

Вимірювання ПЕД здійснюється автоматично. Одночасно з вимірюванням ПЕД гамма-випромінювання прилад забезпечує світлову сигналізацію про перевищення встановленого граничного значення рівня радіації.
