Параметри шрифтів 8 страница









Рисунок 101. Переріз конуса площиною.





ПЕРЕРІЗ ГЕОМЕТРИЧНИХ ТІЛ ПЛОЩИНАМИ

Переріз кулі площиною



Як би не була розташована січна площина, вона завжди перерізає кулю по колу, яке проекціюється у вигляді відрізка прямої, у вигляді еліпса або у вигляді кола залежно від положення січної площини щодо площини проекцій.







Рисунок 102. Переріз кулі площиною.







Рисунок 103. Переріз кулі площиною.









Рисунок 104. Переріз кулі площиною.





АКСОНОМЕТРИЧНІ ПРОЕКЦІЇ

Загальні відомості





Комплексне креслення дає уявлення про форму і розміри предмета, але в деяких випадках не має достатньої наочності. Тоді додатково зображають предмет в аксонометричній проекції.



Метод аксонометричного проекціювання полягає в тому, що означений предмет разом з осями прямокутних координат, до яких він віднесений у просторі, проекціюється паралельно на площину, що називається площиною аксонометричних проекцій.

Якщо проекційні лінії, паралельні напрямку проекціювання, утворюють з аксонометричною площиною проекцій прямий кут, отримаємо прямокутну аксонометричну проекцію фігури, непрямий – косокутну.

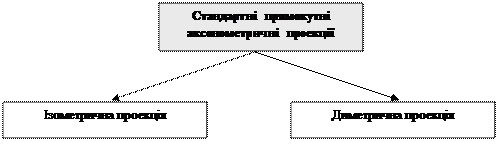

Якщо коефіцієнти спотворення однакові по всіх осях, аксонометрія називається ізометрією; однакові лише по двох осях – симетрією; різні по всіх осях – триметрією.
















АКСОНОМЕТРИЧНІ ПРОЕКЦІЇ

Прямокутна ізометрична проекція





Осі прямокутної ізометричної проекції розташовані одна відносно іншої під однаковим кутом, що дорівнює 1200.

Коефіцієнт спотворення по осях однаковий і дорівнює 0,82 (М 1:1)











Рисунок 105. Положення аксонометричних осей ізометрії.











Рисунок 106, а, б, в. Побудова квадрата, що лежить у горизонтальній (а),

фронтальній (б), профільній площинах (в).











Рисунок 107. Побудова трикутника в ізометрії





АКСОНОМЕТРИЧНІ ПРОЕКЦІЇ

Прямокутна ізометрична проекція











.





Рисунок 108. Побудова правильного шестикутника в ізометрії.











Рисунок 109. Побудова правильної шестикутної піраміди в ізометрії.



АКСОНОМЕТРИЧНІ ПРОЕКЦІЇ

Прямокутна диметрична проекція





Осі прямокутної ізометричної проекції розташовані одна відносно іншої під різними кутами, що дорівнює 900, 410 25, 70 10’.

Коефіцієнт спотворення по осях Х р і Z р дорівнює 0,94 (M 1:1); а по осі Y p – 0,47 (М 1:2).













Рисунок 110. Положення аксонометричних осей диметрії.













Рисунок 111, а, б, в. Побудова квадрата, що лежить у горизонтальній (а),

фронтальній (б), профільній площинах (в).
