Проходческие комбайны с буроскалыбающим исполнительным органом

К комбайнам данного типа относят ПК8, ПК10 и ШБМ. Ком­байн ПК8 имеет уравновешенный рабочий орган (рис. IV.64), что обеспечивается правильным выбором конструктивных и режимных параметров наружного 1 и внутреннего 2 буров, имеющих противо­положное вращение.

Комбайн ПК10 имеет уравновешенные левый / и правый 2 буры и неуравновешенные центральный бур 3, вращающиеся с переносными скоростями со_п, и верхнее отбойное устройство 4 (рис. VI.65, а).

Все буры комбайнов несут специальные державки, прикреп­ляемые к планшайбе бура и оснащенные резцовым инструментом для прорезания концентрических щелей. Межщелевые целики разрушаются скалывателями 5 (рис. IV.65, б). Комбайны данного типа разрушают скалыванием до 60% горной массы.

Буроскалывающие исполнительные органы обеспечивают воз­можность самоуравновешивания, постоянную глубину резания, лучшую сортность и меньшую энергоемкость процесса разрушения полезного ископаемого и получили значительное распространение как в выемочных, так и в проходческих комбайнах.

Режимные и конструктивные параметры этого органа разруше­ния зависят от целого ряда факторов, в том числе от физико-механических свойств пород, условий и параметров разрушения, параметров геометрической формы и схемы набора рабочего инструмента и т. д.

Особенностью исполнительного органа буроскалывающего типа является работа режущего инструмента в относительно глубоких щелях и разрушение межщелевых целиков специальными скалы­вателями. Режущие инструменты постоянно контактируют с поро­дой и осуществляют ее разрушение в щелях с глубиной резания, обусловленной скоростью движения комбайна на забой. Скалыва-тели же вступают в контакт с межщелевыми целиками лишь при достижении последними определенной высоты. Причем' регулируе­мым в процессе работы параметром, существенно влияющим на процесс разрушения ископаемого, является лишь скорость подачи комбайна.

Эффективная работа буроскалывающего исполнительного органа достигается за счет того, что энергоемкость процесса разрушения межщелевых целиков значительно ниже энергоемкости процесса разрушения резанием в глубоких щелях. Так, при разрушении монолитных и вязких калийных руд, имеющих коэф­фициент крепости f = 2,7 ÷3,5, энергоемкость процесса разруше­ния межщелевых целиков статическими катящимися скалывателями составляет 0,4—1,25 кВтּч/м³, в то время как энергоемкость процесса разрушения резанием в глубоких щелях составляет 7—14 кВтּч/м³.

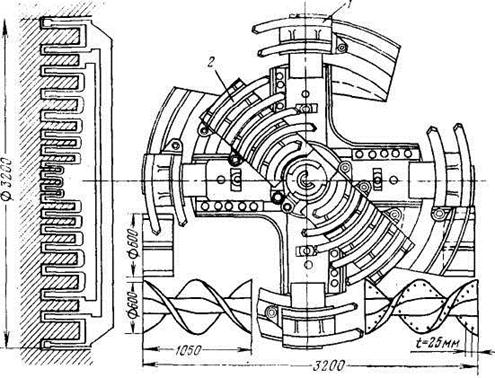

Рис. 1V.64. Исполнительный орган комбайна ПК8
