Ответьте на вопросы?

1. Что в черчении называется видом?

2. Какое изображение на чертеже является исходным?

3. Запишите названия известных Вам видов.

4. В зависимости от чего дается название виду?

5. Как располагаются виды на чертеже?

6. Допустимо ли произвольное расположение видов?

7. Как по плоским изображениям представить объемную форму предмета?

Задания к § 1

Упражнение 1

(Упражнения, на которые в конце книги даны ответы, помечены знаком*.)

А. На рис. 4, а дан чертеж, содержащий три вида. Каждый из видов помечен цифрой. Как называется каждый из видов, данных на рис. 4, а? Запишите их названия в рабочей тетради.

Б. Из четырех наглядных изображений различных деталей, помещенных на рис. 4,6, только одно является изображением детали, показанной на рис. 4, а. Запишите в тетради номер этого наглядного изображения.

Форма записи:

В. Какое направление взгляда, указанное стрелкой с буквой на рис. 4, б, соответствует главному виду, виду слева, виду сверху, приведенным на рис. 4, а. Ответ запишите в тетради по следующей форме: Направление В соответствует главному виду.

Рис. 4. Задание для упражнений

Упражнение 2

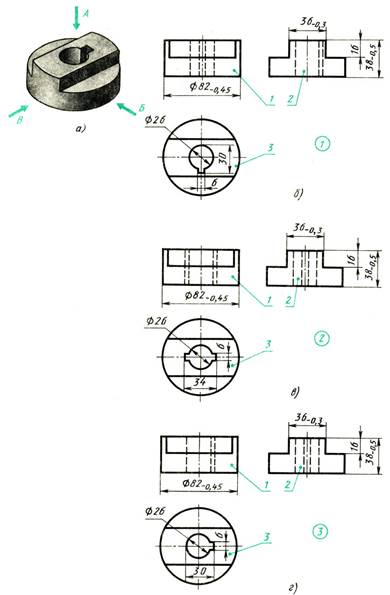

А. Как называются виды, приведенные на рис. 5, б-г? Запишите их названия в тетрадь. Б. Из трех чертежей на рис. 5, б-г только на одном представлена деталь, соответствующая наглядному изображению на рис. 5, а. На каком? Запишите в тетради его номер.

Форма записи:

В. Какое направление взгляда, указанное стрелками с буквами на рис. 5, а, соответствует главному виду, виду сверху, виду слева? Пример записи ответа: Направление... соответствует главному виду.

Рис. 5. Задание для упражнений

Упражнение 3

По наглядным изображениям предметов найдите их чертежи (рис. 6). Запишите в тетради, какому наглядному изображению, обозначенному буквой, соответствует чертеж, обозначенный цифрой.

Рис. 6. Задание для упражнений

Форма записи:
Цифровое обозначение	Название вида
А
Б
В и т. д.

Упражнение 4

Какие буквенные обозначения поверхностей детали на рисунке соответствуют цифровым обозначениям этих же поверхностей на трех видах (рис. 7)?

Ответ запишите в таблицу.

Рис. 7. Поверхности деталей в трех видах

Упражнение 5.

По чертежам, данным на рис. 8, изготовьте в увеличенном масштабе модели из проволоки.

Рис. 8. Задание на моделирование из проволоки
