Линии чертежа. Рассмотрите рис. 9. Какими линиями обведены на нем изображения?

Рассмотрите рис. 9. Какими линиями обведены на нем изображения?

Вы видите, что чертеж и наглядное изображение детали имеют различные линии. Одни из них изображают реально существующие поверхности - видимые и невидимые контуры. Другие линии показывают размеры предмета, плоскости симметрии и т. п.; их нельзя увидеть на детали, так как это условные линии, которые не показывают реальных очертаний предмета. Очевидно, что условные линии должны по начертанию отличаться от линий, изображающих контуры детали.

Чтобы чертежи было легче читать, ГОСТ 2.303-68 (СТ СЭВ 1178-78) устанавливает линии для чертежей всех отраслей промышленности и строительства.

Сплошная толстая основная линия. Для изображения видимых контуров предметов применяется линия, называемая сплошной толстой основной. Толщина этой линии, обозначаемая латинской буквой s, установлена стандартом в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения. Выбранная толщина s линии должна быть одинаковой для всех изображений на данном чертеже.

Такой линией обведено изображение видимых очертаний предмета на рис. 9.

Рис. 9. Линии чертежа

Штриховая линия. Для невидимых очертаний предмета применяют линию, которую называют штриховой. На рис. 9 такой линией показано невидимое на данном изображении отверстие, находящееся внутри детали.

Штриховая линия состоит из штрихов (черточек) одинаковой длины. Их длина установлена стандартом в пределах от 2 до 8 мм (для ученических чертежей рекомендуется 4 мм). Длина всех штрихов в линии должна быть приблизительно одинаковой. Расстояние между штрихами должно составлять от 1 до 2 мм и быть приблизительно одинаковым в линии. Толщина штрихов зависит от выбранной толщины сплошной толстой основной линии и должна составлять от s/2 до s/3. Это означает, что толщина штриховой линии в 2-3 раза тоньше основной.

Штриховые линии должны начинаться и заканчиваться штрихами (рис. 10).

Неверно называть штриховую линию пунктирной. Раньше ее чертили в виде точек. По-немецки пункт означает точка, отсюда и название пунктирная. Теперь это название не соответствует характеру линии.

Штрихпунктирная тонкая линия. Для проведения осевых, а также центровых линий, указывающих центры окружностей и дуг, используют линию, называемую штрихпунктирной тонкой, которая состоит из длинных тонких штрихов и точек между ними. Длина штрихов от 5 до 30 мм, расстояние между ними от 3 до 5 мм (для учебных чертежей длину штрихов рекомендуют 20 мм). Толщину штрихпунктирной линии берут от s/2 до s/3.

Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм (см. рис. 10) и оканчиваться штрихом, а не точкой. Положение центра окружности определяется пересечением штрихов, как показано на рис. 10.

Вычерчивание деталей надо начинать с проведения осевых и центровых линий, являющихся основой чертежа. С их помощью удобно строить симметричные изображения, откладывая от этих линий размеры, по которым вычерчивают контуры предмета.

Штрихпунктирная с двумя точками тонкая линия показывает линии сгиба на развертках и крайние положения подвижных предметов. Длина штрихов от 5 до 30 мм, расстояние между ними от 4 до 6 мм.

Сплошная тонкая линия. Кроме перечисленных выше линий, на рис. 9 помечены надписями размерные и выносные линии. Выносные линии служат для связи между изображением и размерными линиями, проведенными вне контура. Для размерных и выносных применяют линию, называемую сплошной тонкой, толщина которой должна находиться в пределах от s/3 до s/2.

1. Линии чертежа

Выносные линии должны выходить за концы стрелок размерной линии примерно на 1-5 мм.

Сплошные тонкие линии применяют также для штриховки в сечениях.

* * *

Сплошной толстой основной линией обводят видимый контур, от ее толщины зависит толщина других линии. Таким образом, следует запомнить, что штриховые, штрихпунктирные тонкие и сплошные тонкие линии должны быть в 2 - 3 раза тоньше сплошной толстой основной линии. Названия линий характеризуют их назначение и начертания. Штриховая линия состоит из штрихов, штрихпунктирная - из штрихов и точек, сплошная тонкая выполняется тоньше сплошной толстой.

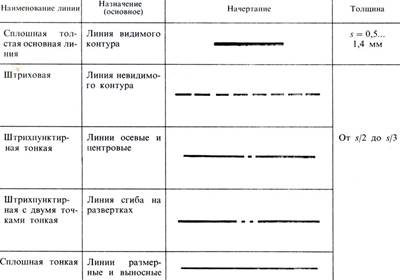

Все перечисленные сведения о линиях даны в табл. 1, которую для справок следует переписать в свою рабочую тетрадь.
