Построение третьей проекции предмета

Чтобы успешно выполнять и читать чертежи, надо научиться строить третьи проекции предметов по двум заданным.

Для построения проекций сначала полностью представляют себе форму предмета по заданным проекциям, а затем с помощью линий связи строят недостающую проекцию.

Рассмотрим пример. Даны две проекции заготовки специального болта (рис. 150, а); нужно построить вид слева.

Сопоставив обе проекции, устанавливают, что заготовка состоит из шестиугольной призмы, прямоугольного параллелепипеда, двух цилиндров и усеченного конуса (рис. 150, б). Объединив в воображении эти тела в единое целое, приходят к выводу, что заготовка болта имеет форму, показанную на рис. 150, в.

Затем строят вид слева. Третьи проекции шестиугольной призмы, прямоугольного параллелепипеда, цилиндров и усеченного конуса известны из § 19 "Проекции геометрических тел". Пользуясь линиями связи и вспомогательной прямой, вычерчивают последовательно третью проекцию каждого из этих тел (рис. 150, г).

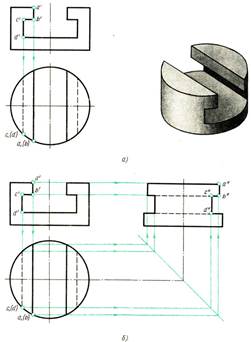

Форма многих деталей осложняется различными срезами и вырезами, и тогда третьи проекции этих элементов строят по точкам. На рис. 151, А даны две проекции и наглядное изображение цилиндра с Т-образным вырезом, который ограничен четырьмя верти^ кальными и тремя горизонтальными плоскостями.

Размеры выреза нам известны. Следовательно, можно рассматривать точки а', b', с', d и а, b, с, d как заданные. Построив профильную проекцию цилиндра (рис. 151, D), на ней с помощью линий связи находят соответствующие проекции точек А, В, С, D. Соединяют отрезками вертикальных прямых точки а" и b" и с" и d"'. Далее соединяют точки b" и с", а из точки d" проводят горизонтальную прямую до пересечения с контуром цилиндра.

Вырез с другой стороны строят аналогично.

Рис. 151. Построение проекций выреза на цилиндре
