Ответьте на вопросы. 1. Чем эскиз отличается от чертежа?

1. Чем эскиз отличается от чертежа?

2. На какие этапы делится работа по составлению эскиза?

3. Чем руководствуются при выборе положения детали для зарисовки главного вида?

4. Каков порядок зарисовки изображений детали?

5. Как определить, где и какие размеры нанести на эскизе?

Задания к § 22

Упражнение 79

Выпишите в рабочую тетрадь названия этапов, на которые делится работа по выполнению эскиза.

Упражнение 80

Запишите в рабочей тетради, какие виды лишние на эскизах деталей, приведенных на рис. 171.

Пример записи: "Вид сверху лишний".

Какие размеры и где нужно нанести на этих эскизах?

Наложите на рис. 171 лист прозрачной бумаги и нанесите на ней размеры детали, указанной Вам преподавателем.

Рис. 171. Задания для упражнений. Эскизы деталей

Упражнение 81

Запишите в рабочей тетради, какие виды необходимы и достаточны для изображения деталей, приведенных на рис. 172, а-в. По направлению какой стрелки надо смотреть на деталь, чтобы вычертить ее в характерном для главного вида положении?

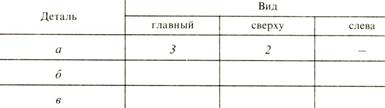

Форма записи:

Рис. 172. Задания для упражнений

Упражнение 82

Выполните эскизы деталей, приведенных на рис. 172. Возьмите в фильмотеке училища диафильм "Выполнение эскизов деталей" и повторите материал темы.
