Зaдания к § 21

Упражнение 74

На рис. 152 дано пять заданий на построение третьей проекции. На месте недостающих проекций стоят знаки вопроса. Справа на рисунке дано пять ответов на эти задания. Запишите в рабочей тетради, какому заданию, обозначенному буквой, соответствует ответ, обозначенный цифрой.

Форма записи:

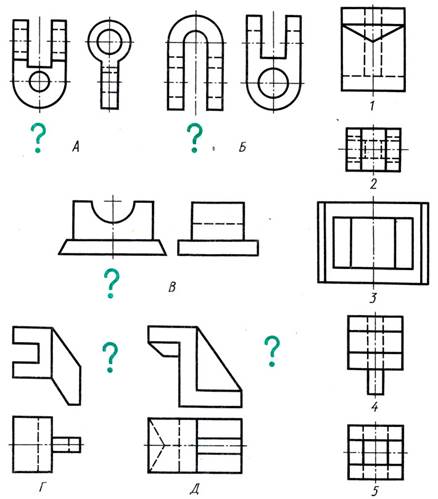

Рис. 152. Задания на нахождения третьей проекции

Упражнение 75

На рис. 153, а-в дано по две проекции трех различных деталей. На месте недостающих проекций стоят знаки вопроса. Справа приведено по-иять изображений; в каждом случае только одно из них является правильным ответом на вопрос, а остальные четыре содержат ошибки. Запишите в рабочей тетради номер третьей проекции, соответствующий двум другим. Укажите основные ошибки в остальных изображениях.

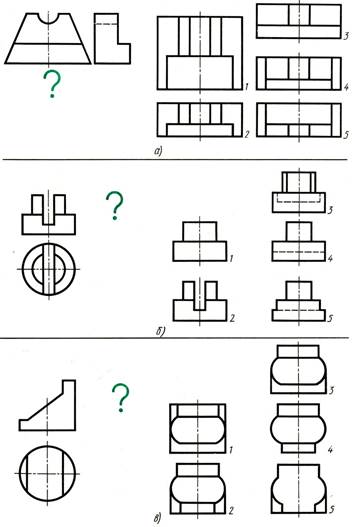

Рис. 153. Задания на нахождение третьей проекции

Упражнение 76

Из примеров, данных на рис. 154, а и 6, перечертите заданные изображения в масштабе увеличения и постройте недостающие третьи проекции. При возникновении затруднений обратитесь к наглядным изображениям, приведенным на рисунке.

Рис. 154. Задания на построение профильной проекции

Упражнение 77

Закончите построение профильных проекций деталей с вырезами (рис. 155, я и в). Линии построений не стирайте.

Рис. 155. Задания на дочерчивание профильной проекции

Упражнение 78

Из примеров (рис. 156), указанных Вам преподавателем, перечертите заданные изображения в масштабе увеличения и добавьте недостающие третьи проекции. Дополните каждый чертеж наглядным изображением. Вид наглядного изображения выбирайте в зависимости от формы детали.

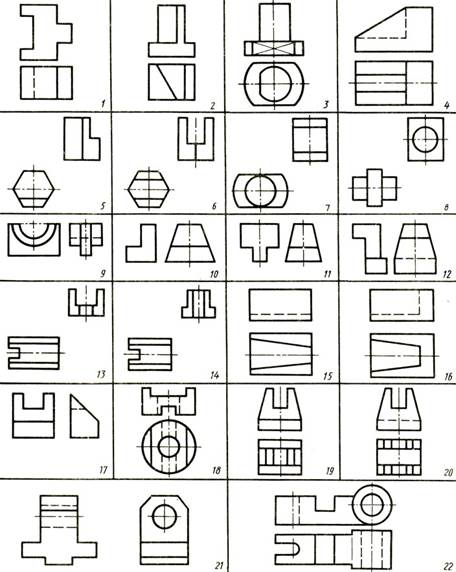

Рис. 156. Задания на построение третьей проекции
