Порядок разработки чертежей деталей в САПР КОМПАС

Рассмотрим, с чего начинается построение чертежа детали:

· Определиться с масштабом чертежа и форматом;

· Наметить и провести оси симметрии детали;

· Наметить контуры детали с помощью вспомогательных линий и геометрических примитивов;

· Полученные отрезки, дуги и точки обвести основной линией – получить контуры детали. Удалить вспомогательные построения;

· Выполнить другие виды, разрезы, сечения;

· Определить конструкторскую, технологическую и измерительную базы детали. Конструкторская база определяет положение детали в готовом виде – по отношению к ней ориентируют другие детали. Технологическая база определяет положение детали при ее обработке. Измерительная база - база, от которой производится отсчет размеров при изготовлении и контроле готовой детали;

· Нанести размеры. Общее количество размеров на чертеже должно быть минимальным, без пересечения размерных и выносных линий;

· Проставить шероховатости поверхностей и допуски формы и расположения;

· Заполнить технические требования;

· Заполнить основную надпись.

В соответствии с ГОСТ 2.301-68 чертежи выполняют на листах бумаги определенного размера (формата). Формат листа определяется размером внешней рамки, выполняемой тонкой линией. Внутренняя рамка проводится сплошной основной линией на расстоянии 20 мм от левой стороны внешней рамки и на расстоянии 5 мм от остальных сторон. Обозначение основных форматов состоит из буквы А и арабской цифры от 0 до 5. Обозначение дополнительного формата состоит из обозначения основного и его кратности. Например А4 (размер сторон 210*297 мм) или А4´3 (размер сторон 297*630 мм).

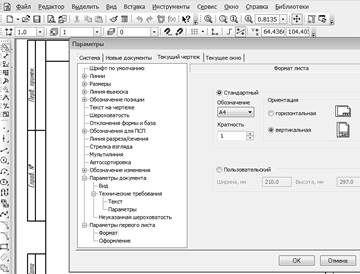

В КОМПАС основные форматы поддерживаются автоматически. Для выбора формата надо после создания документа «чертеж» выбрать пункт меню «Сервис» ® «Параметры» ® «Параметры первого листа» ® «Формат» (рис.1). По умолчанию КОМПАС создает лист формата А4.

Рис. 1.
