Масштабы

1.5

Обозначение изделий и конструкторских документов. Виды конструкторских доеументов

Каждому изделию в соответствии с ГОСТ 2.201 – 80 должно быть присвоено обозначение, которое не должно использоваться для обозначения другого изделия. Стандартом установлена единая обезличенная классификационная система обозначений изделий – Классификатор ЕСКД.

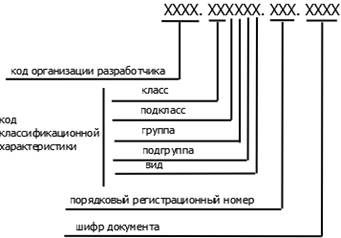

Структура обозначения изделия представляет:

Код организации разработчика назначается по кодификатору этой организации или присваивается централизованно.

Код классификационной характеристики присваивается изделию и конструкторскому документу по классификатору ЕСКД.

Порядковый номер присваивается изделию по классификационной характеристике от 001 до 999 в пределах кода организации-разработчика.

Шифр документа вводится в обозначение неосновных конструкторских документов и не должен содержать более 4-х знаков, включая номер части документа.

К основным конструкторским документам (КД) относятся чертеж детали и спецификация. Все остальные виды документации считаются неосновными.

Чертеж детали – документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.

Спецификация – документ, определяющий состав сборочной единицы, комплекса или комплекта.

Сборочный чертеж – документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки и контроля. Код документа – СБ.

Чертеж общего вида – документ, определяющий конструкцию изделия, взаимодействие его основных составных частей и поясняющий принцип работы изделия.

Теоретический чертеж – документ, определяющий геометрическую форму изделия и координаты расположения основных составных частей. Код документа – ТЧ.

Габаритный чертеж – документ, содержащий упрощенное контурное изображение изделия с габаритными, установочными и присоединительными размерами. Код документа – ГЧ.

Монтажный чертеж – документ, содержащий контурное изображение изделия и данные для его установки на месте применения. Код документа – МЧ.

Технические условия – документ, содержащий требования к изделию, его изготовлению, контролю, приемке и поставке, совокупность всех показателей, норм, правил и положений, которые не указаны в других КД. Шифр документа – ТУ.

Пояснительная записка – документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико- экономических решений. Код документа – ПЗ.

Масштаб – это отношение длин отрезков на чертеже, плане, карте и других изображениях к длинам соответствующих им отрезков в натуре. ГОСТ 2.302 – 68 устанавливает масштабы для всех отраслей промышленности и строительства.

Масштабы подразделяют на три группы: масштабы уменьшения, натуральная величина, масштабы увеличения. Масштабы изображения на чертежах нужно выбирать в зависимости от сложности и величины изображения предмета на чертеже из следующих рядов:

Масштабы уменьшения: 1: 2; 1: 2.5; 1: 4; 1: 5; 1: 10; 1: 15; 1: 20; 1: 25; 1: 40; 1: 50; 1: 75; 1: 100.

Натуральная величина: 1: 1.

Масштабы увеличения: 2: 1; 2.5: 1; 4: 1; 5: 1; 10: 1; 20: 1; 40: 1; 50: 1; 100: 1.

Обозначение масштаба состоит из буквы М и масштабного соотношения, например М2: 1. Если масштаб указывается в предназначенной для этого графе основной надписи чертежа, букву M опускают.

В Компас по умолчанию масштаб выбирается равным 1: 1. Чтобы задать другое масштабное соотношение необходимо создать другой вид. Для этого нужно выбрать пункт «Вставка» ® «Вид» и в появившейся внизу панели свойств указать нужное соотношение. После этого щелчком по левой кнопке мыши указать новое положение системы координат. Для активации нового вида надо выбрать «Вид» ® «Дерево построения» (рис.4), после чего в дереве выбрать созданный вид, нажать правую кнопку мыши и в появившемся меню выбрать «Текущий». Если необходимо изменить соотношение, то в этом меню надо выбрать пункт «Параметры вида».

Рис. 4.
