Оформление формата

Общие правила оформления чертежей

Правила выполнения чертежей регламентируются комплексом государственный стандартов, который называется Единой системой конструкторской документации (ЕСКД). Основное назначение этих стандартов – установить единые правила выполнения, оформления и обращения конструкторской документации, разрабатываемой различными организациями и предприятиями.

1.2.1. Форматы (ГОСТ 2.301-68*)

Форматы листов определяются размерами внешней рамки, выполняемой сплошной тонкой линией (рис.1 а,б).

Формат с размерами сторон 1189х841, - площадь которого равна 1м2 и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные.

Обозначение формата	А0	А1	А2	А3	А4
Размеры сторон формата	841 х 1189	594 х 841	420 х 594	297 х 420	210 х 297 только вертикально

Рис.1а

Рис.1б

1.2.2. Основная надпись (ГОСТ 2.104-68*)

В правом нижнем углу выполняется основная надпись по ГОСТ 2.104-68 (СТ СЭВ 140-78, СТ СЭВ 356-76), для чертежей используется форма 1. Размеры основной надписи и образец ее заполнения на учебных чертежах приводится на рис. 2.

Все надписи выполнять шрифтом типа Б с наклоном к горизонтали 75^о по ГОСТ 2.304 – 81.

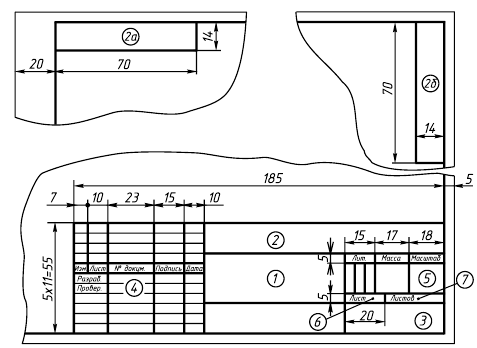

Рис.2

1 - наименование графической работы (шрифт №7);

2 - обозначение чертежа в основной надписи (шрифт №10);

2а - обозначение чертежа в дополнительной графе (шрифт №7), повернутое на 180, для горизонтально расположенных листов;

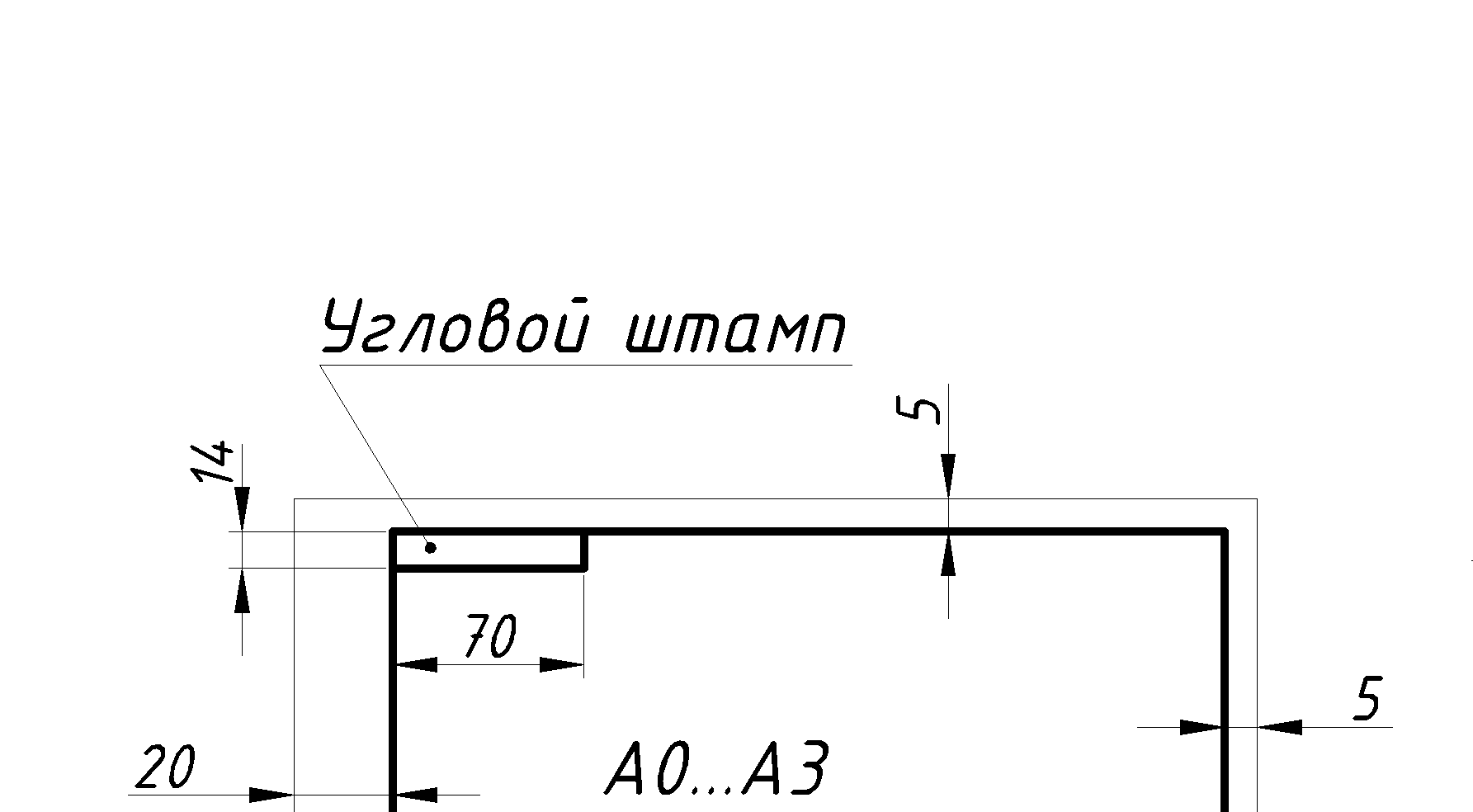

2б - обозначение чертежа в дополнительной графе (шрифт №7), повернутое на 90, для вертикально расположенных листов (кроме А4), рис. 3;

3 - институт, группа (шрифт №5);

4 - фамилии студента и преподавателя (шрифт №3,5);

5 - масштаб (шрифт №5);

6 - лист (шрифт №3,5);

7 - листов (шрифт №3,5), графа заполняется только на первом листе.

.

Обозначение чертежа: ХХХХ. ХХ. ХХ. ХХ Сокращенное название курса Порядковый номер графической работы Номер индивидуального варианта задания Порядковый номер подсборки Порядковый номер детали (в сборке) Рис.3

Сокращения слов в основной надписи должно выполняться по ГОСТ 2.316-68 «Правила написания на чертежах надписей, технических требований и таблиц», например, подпись – подп., проверил – пров., разработал – разраб.

1.2.3. Масштабы (ГОСТ 2.302-68*)

При выполнении чертежей не все изделия можно изобразить в натуральную величину, поэтому пользуются масштабами увеличения или уменьшения изображений.

Масштаб есть отношение линейных размеров изображаемого на чертеже изделия к его действительным размерам.

Масштабы уменьшения 1:2 1:2,5 1:4 1:5 1:10 1:15 1:20 1:25 1:40 1:50 1: 75 1:100 1:200 1:400 1:500 1:800 1:1000

Масштабы увеличения 2:1 2,5:1 4:1 5:1 10:1 20:1 40:1 50:1 100:1

Натуральная величина 1:1

Масштаб, указанный в графе основной надписи, обозначается по типу 1:1, 2:1 и т.д.

Масштаб на чертеже указывается по типу М1:2, М2:1 и т.д.

1.2.4. Линии чертежа (ГОСТ 2.303 – 68*)

При выполнении чертежей для большей их наглядности, удобства чтения пользуются различными типами линий.

Согласно ГОСТ 2.303-68 (СТ СЭВ 1178-78) на чертежах применяют 9 типов линий (таблица 1), стандарты устанавливают их начертания и основные назначения. Пример приведен на рис.4.

Таблица1.

№ n/n	Наименование и начертание	Толщина линий по отношению к основной линии	Основное назначение
1.	Сплошная толстая основная (в дальнейшем основная)	S(0,5…1,4)	Линии видимого контура; линии перехода видимые; линии контура сечения (вынесенного и входящего в состав разреза)
2.	Сплошная тонкая	S/3…S/2 (0,4…0,7)	Линии контура наложенного сечения; линии размерные, выносные; линии штриховки; линии-выноски, полки линий выносок; линии перехода воображаемые; линии для изображения пограничных деталей (обстановка);
3.	Сплошная волнистая	S/3…S/2	Линии обрыва; линии разграничения вида и разреза.
4.	Штриховая	S/3…S/2	Линии невидимого контура; линии перехода невидимого контура.
5.	Штрих-пунктирная тонкая	S/3…S/2	Линии осевые и центровые; линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений.
6.	Разомкнутая	S…1,5S	Линии сечения
7.	Штрих-пунктирная тонкая с двумя точками	S/3…S/2	Линии сгиба на развертках; линии для изображения частей изделий в крайних или промежуточных положениях.
8.	Сплошная тонкая с изломами	S/3…S/2	Линии обрыва
9.	Штрих-пунктирная утолщенная	S/2…2/3S	Линии, обозначающие поверхности, подлежащие термообработке или покрытию; линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)

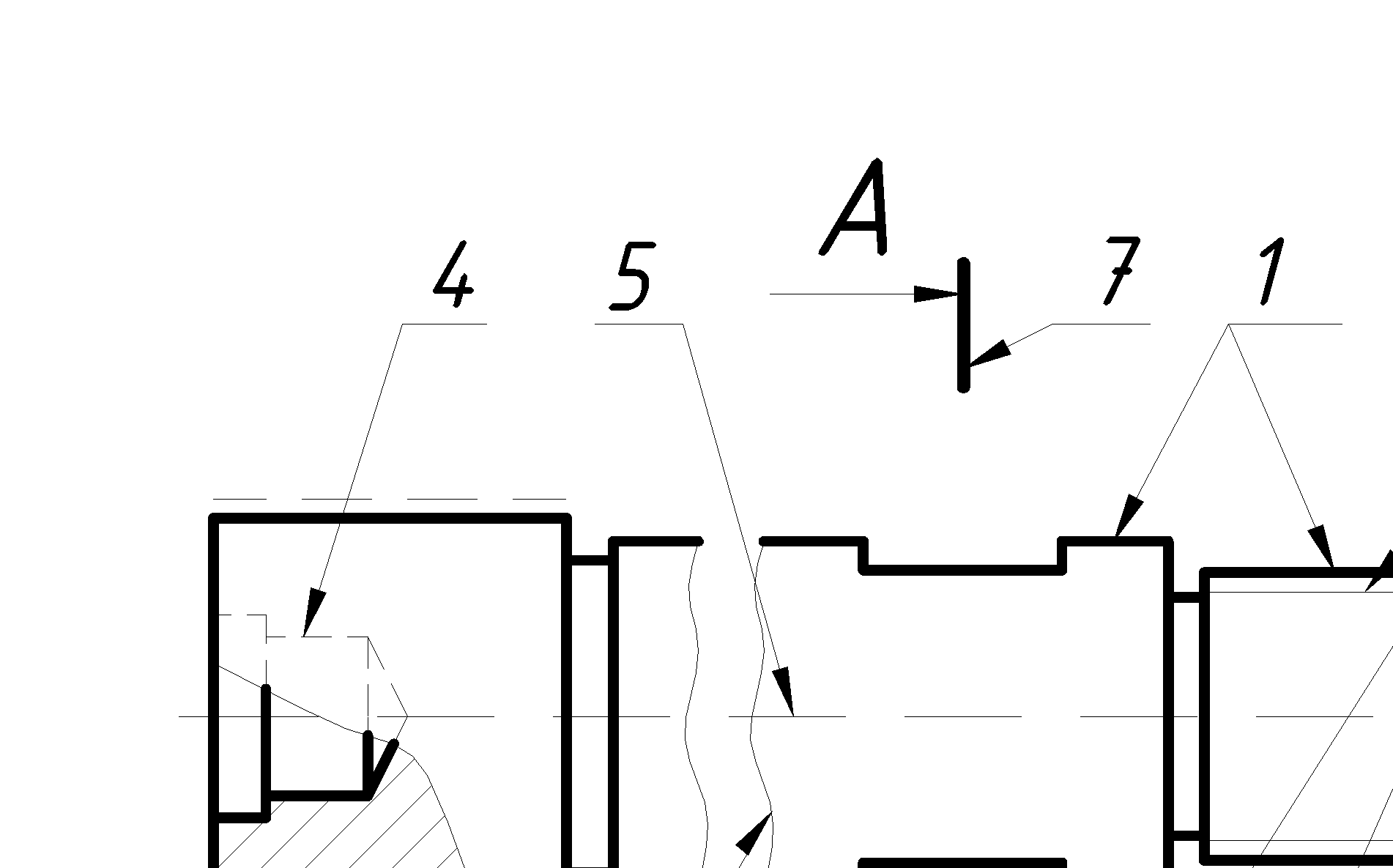

Рис.4

1.2.5. Шрифты чертежные (ГОСТ 2.304 – 81*)

Все надписи на чертежах (в основной надписи, размеры, технические требования и условия и пр.) выполняются чертежным шрифтом по ГОСТ 2.304-81.

Стандарт регламентирует начертания и размеры букв русского, латинского, греческого алфавитов, начертания и размеры цифр арабских и римских, начертания и размеры различных знаков, применяемых на чертежах (например, знаков номера, диаметра, уклона, конусности и пр.) Этот стандарт предусматривает следующие типы и размеры шрифта:

тип А без наклона (d=1/14h);

тип А с наклоном около 75^о (d=1/14h);

тип Б без наклона (d=1/10h);

тип Б с наклоном около 75^о (d=1/10h) с параметрами, приведенными в таблице 2.

Размер стандартного чертежного шрифта определяется высотой h прописных (заглавных) букв в миллиметрах. Стандарт устанавливает следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20. Допускается шрифт 1,8. Например, высота прописных букв шрифта размера 14 равна 14 мм, размера 5 – соответственно 5 мм и т.д.

В данной работе применяется шрифт типа Б с наклоном (рис.7).

Вспомогательная сетка – сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта (рис.5).

Шрифт Тип Б с наклоном 75⁰

Рис. 5

При выполнении надписей на чертежах необходимо определить длину надписи, пользуясь таблицей 2, и нанести предварительную разметку по образцу, данному на рис. 6.

Рис. 6

Рис. 7

Таблица 2

Определяемая величина	Соот. разм	Размер шрифта
Прописные буквы	Высота букв и цифр	h
Ширина букв Г, Е, З, С Ширина цифр 2,3,5,6,7,8,9	5/10 h	2,5	3,5
Ширина букв Б, В, И, К, Л, Н,О,П,Р,Т,Ц,Ч,Ь,Э,Я и цифры 4	6/10 h		4,2
Ширина букв А,Д,М,Х,Ы,Ю	7/10 h	3,5	4,9
Ширина букв Ж,Ф,Ш,Щ,Ъ	8/10 h		5,6
Ширина цйфры 1	3/10 h	1,5	2,1
Строчные буквы	Высота букв	7/10 h	3,5
Ширина букв з,с	4/10 h		2,8
Ширина букв а,б,в,г,д,е,и, к,л,н,о,п,р,у,х,ц,ч,ь,э,я	5/10 h	2,5	3,5
Ширина букв м,ы,ю,ъ	6/10 h		4,2
Ширина букв ж,m,ф,ш,щ	7/10 h	3,5	4,9
Расстояние между буквами	2/10 h		1,4
Минимальное расстояние между словами	6/10 h		4,8
Расстояние между строками	17/10 h	8,5
