Обратный цикл Карно положен в основу действия тепловых насосов. В отличие от холодильных машин тепловые насосы должны как можно больше тепловой энергии отдавать горячему телу, например системе отопления. Часть этой энергии отбирается от окружающей среды с более низкой температурой, а часть — получается за счет механической работы, производимой, например, компрессором.

Теорема Карно послужила основанием для установления термодинамической шка­лы температур. Сравнив левую и правую части формулы (59.4), получим

(59.5)

т. е. для сравнения температур Т ₁ и T ₂ двух тел необходимо осуществить обратимый цикл Карно, в котором одно тело используется в качестве нагревателя, другое — холо­дильника. Из равенства (59.5) видно, что отношение температур тел равно отношению отданного в этом цикле количества теплоты к полученному. Согласно теореме Карно, химический состав рабочего тела не влияет на результаты сравнения температур, поэтому такая термодинамическая шкала не связана со свойствами какого-то опреде­ленного термометрического тела. Отметим, что практически таким образом сравни­вать температуры трудно, так как реальные термодинамические процессы, как ухе указывалось, являются необратимыми.

Задачи

9.1. Азот массой 1 кг находится при температуре 280 К. Определить: 1) внутреннюю энергию молекул азота; 2) среднюю кинетическую энергию вращательного движения молекул азота. Газ считать идеальным. [1) 208 кДж; 2) 83,1 кДж]

9.2. Определить удельные теплоемкости с_V и с_p, некоторого двухатомного газа, если плотность этого газа при нормальных условиях 1,43 кг/м³. [ с_V = 660Дж/(кг × К), с_p = 910 Дж/(кг × К)]

9.3. Водород массой m = 20 г был нагрет на D T = 100 К при постоянном давлении. Определить: 1) количество теплоты Q, переданное газу; 2) приращение D U внутренней энергии газа; 3) работу А расширения. [1) 29,3 кДж; 2) 20,9 кДж; 3) 8,4 кДж]

9.4. Кислород объемом 2 л находится под давлением 1 МПа. Определить, какое количество тепло­ты необходимо сообщить газу, чтобы увеличить его давление вдвое в результате изохорного процесса. [5 кДж]

9.5. Некоторый газ массой 2 кг находится при температуре 300 К и под давлением 0,5 МПа. В результате изотермического сжатия давление газа увеличилось в три раза. Работа, за­траченная на сжатие, A = –1,37 кДж. Определить: 1) какой это газ; 2) первоначальный удельный объем газа. [1) гелий; 2) 1,25 м³/кг]

9.6. Двухатомный идеальный газ занимает объем V ₁ = 1 л и находится под давлением р ₁ = 0,1 МПа. После адиабатического сжатия газ характеризуется объемом V ₂ и давлением p ₂. В результате последующего изохорного процесса газ охлаждается до первоначальной темпе­ратуры, а его давление р ₃ = 0,2 МПа. Определить: 1) объем V ₂, 2) давление p ₂. Представить эти процессы графически. [1) 0,5 л; 2) 0,26 МПа]

9.7. Идеальный газ количеством вещества v = 2 моль сначала изобарно нагрели так, что его объем увеличился в п = 2 раза, а затем изохорно охладили так, что давление газа уменьши­лось в п = 2 раза. Определить приращение энтропии в ходе указанных процессов. [11,5 Дж/К]

9.8. Тепловая машина, совершая обратимый цикл Карно, за один цикл совершает работу 1 кДж. Температура нагревателя 400 К, а холодильника 300 К. Определить: 1) к. п. д. машины; 2) количество теплоты, получаемое машиной от нагревателя за цикл; 3) количество теплоты, отдаваемое холодильнику за цикл. [1) 25%; 2) 4 кДж; 3) 3 кДж]

9.9. Идеальный газ совершает цикл Карно, термический к. п. д. которого равен 0,3. Определить работу изотермического сжатия газа, если работа изотермического расширения составляет 300 Дж.[–210Дж]

Глава 10 Реальные газы, жидкости и твердые тела

§ 60. Силы и потенциальная энергия межмолекулярного взаимодействия

Модель идеального газа, используемая в молекулярно-кинетической теории газов, позволяет описывать поведение разреженных реальных газов при достаточно высоких температурах и низких давлеиижх. При выводе уравнения состояния идеального газа размерами молекул и их взаимодействием друг с другом пренебрегают. Повышение давления приводит к уменьшению среднего расстояния между молекулами, поэтому необходимо учитывать объем молекул и взаимодействие между ними. Taк, в 1 м³ газа при нормальных условиях содержится 2,68×10²⁵ молекул, занимающих объем пример­но 10^–4 м³ (радиус молекулы примерно 10^–10 м), которым по сравнению с объемом газа (1 м³) можно пренебречь. При давлении 500 МПа (1 атм = 101,3 кПа) объем молекул составит уже половину всего объема газа. Таким образом, при высоких давлениях и низких температурах указанная модель идеального газа непригодна.

При рассмотрении реальных газов — газов, свойства которых зависят от взаимо­действия молекул, надо учитывать силы межмолекулярного взаимодействия. Они прояв­ляются на расстояниях £ 10^–9 м и быстро убывают при увеличении расстояния между молекулами. Такие силы называются короткодействующими.

В XX в., по мере развития представлений о строении атома и квантовой механики, было выяснено, что между молекулами вещества одновременно действуют силы притя­жения и силы отталкивания. На рис. 88, а приведена качественная зависимость сил межмолекулярного взаимодействия от расстояния r между молекулами, где F _о и F _п — соответственно силы отталкивания и притяжения, a F — их результирующая. Силы отталкивания считаются положительными, а силы взаимного притяже­ния — отрицательными.

На расстоянии r=r ₀ результирующая сила F = 0, т.е. силы притяжения и оттал­кивания уравновешивают друг друга. Таким образом, расстояние r ₀ соответствует равновесному расстоянию между молекулами, на котором бы они находились в отсут­ствие теплового движения. При r < r ₀ преобладают силы отталкивания (F> 0), при r > r ₀ — силы притяжения (F <0). На расстояниях r > 10^–9 м межмолекулярные силы взаимодействия практически отсутствуют (F ®0).

Элементарная работа dA силы F при увеличении расстояния между молекулами на d r совершается за счет уменьшения взаимной потенциальной энергии молекул, т. е.

(60.1)

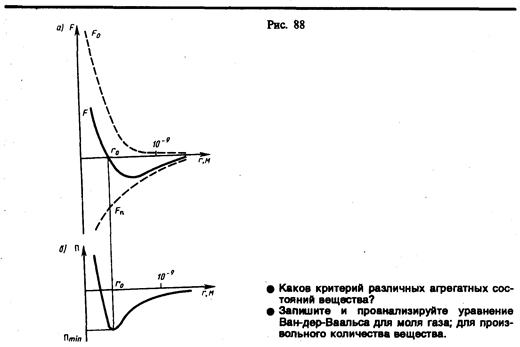

Из анализа качественной зависимости потенциальной энергии взаимодействия молекул от расстояния между ними (рис. 88, б) следует, что если молекулы находятся друг от друга на расстоянии, на котором межмолекулярные силы взаимодействия не действу­ют (r ®¥), то П=0. При постепенном сближении молекул между, ними появляются силы притяжения (F <0), которые совершают положительную работу (dA=F d r > 0).Тогда, согласно (60.1), потенциальная энергия взаимодействия уменьшается, достигая минимума при r = r ₀. При r < r ₀ с уменьшением r силы отталкивания (F >0) резко возрастают и совершаемая против них работа отрицательна (dA=F d r <0). Потенци­альная энергия начинает тоже резко возрастать и становится положительной. Из данной потенциальной кривой следует, что система из двух взаимодействующих молекул в состоянии устойчивого равновесия (r = r ₀) обладает минимальной потенци­альной энергией.

Критерием различных агрегатных состояний вещества является соотношениемеж­ду величинами П_min и kT. П_min — наименьшая потенциальная энергия взаимодействия молекул — определяет работу, которую нужно совершить против сил притяжения для того, чтобы разъединить молекулы, находящиеся в равновесии (r = r ₀); kT определяет удвоенную среднюю энергию, приходящуюся на одну степень свободы хаотического (теплового) движения молекул.

Если П_min<< kT, то вещество находится в газообразном состоянии, так как интенсив­ное тепловое движение молекул препятствует соединению молекул, сблизившихся до расстояния r ₀, т. е. вероятность образования агрегатов из молекул достаточно мала. Если П_min>> kT, то вещество находится в твердом состоянии, так как молекулы, притягиваясь друг к другу, не могут удалиться на значительные расстояния и колеб­лются около положений равновесия, определяемого расстоянием r ₀. Если П_min» kT, то вещество находится в жидком состоянии, так как в результате теплового движения молекулы перемещаются в пространстве, обмениваясь местами, но не расходясь на расстояние, превышающее r ₀.

Таким образом, любое вещество в зависимости от температуры может находиться в газообразном, жидком или твердом агрегатном состоянии, причем температура перехода из одного агрегатного состояния в другое зависит от значения П_min, для данного вещества. Например, у инертных газов П_min мало, а у металлов велико, поэтому при обычных (комнатных) температурах они находятся соответственно в газо­образном и твердом состояниях.

§ 61. Уравнение Ван-дер-Ваальса

Как уже указывалось в § 60, для реальных газов необходимо учитывать размеры молекул и их взаимодействие друг с другом, поэтому модель идеального газа и уравнение Клапейрона — Менделеева (42.4) pV _m =RT (для моля газа), описывающее идеаль­ный газ, для реальных газов непригодны.

Учитывая собственный объем молекул и силы межмолекулярного взаимодействия, голландский физик И. Ван-дер-Ваальс (1837—1923) вывел уравнение состояния реаль­ного газа. Ван-дер-Ваальсом в уравнение Клапейрона — Менделеева введены две поправки.

1. Учет собственного объема молекул. Наличие сил отталкивания, которые проти­водействуют проникновению в занятый молекулой объем других молекул, сводится к тому, что фактический свободный объем, в котором могут двигаться молекулы реального газа, будет не V _m, а V _m — b, где b — объем,занимаемый самими молекулами.

Объем b равен учетверенному собственному объему молекул. Если, например, в сосуде находятся две молекулы, то центр любой из них не может приблизиться к центру другой молекулы на расстояние, меньшее диаметра d молекулы. Это означает, что для центров обеих молекул оказывается недоступным сферический объем радиуса d, т. е. объем, равный восьми объемам молекулы или учетверенному объему молекулы в рас­чете на одну молекулу.

2. Учет притяжения молекул. Действие сил притяжения газа приводит к появлению дополнительного давления на газ, называемого внутренним давлением. По вычислени­ям Ван-дер-Ваальса, внутреннее давление обратно пропорционально квадрату моляр­ного объема, т. е.

(61.1)

где а — постоянная Ван-дер-Ваальса, характеризующая силы межмолекулярного при­тяжения, V _m — молярный объем.

Вводя эти поправки, получим уравнение Ван-дер-Ваальса для моля газа (уравнение состояния реальных газов):

(61.2)

Для произвольного количества вещества v газа (v=m/M) с учетом того, что V=vV _m, уравнение Ван-дер-Ваальса примет вид

где поправки а и b — постоянные для каждого газа величины, определяемые опытным путем (записываются уравнения Ван-дер-Ваальса для двух известных из опыта состоя­ний газа и решаются относительно а и b).

При выводе уравнения Ван-дер-Ваальса сделан целый ряд упрощений, поэтому оно также весьма приближенное, хотя и лучше (особенно для несильно сжатых газов) согласуется с опытом, чем уравнение состояния идеального газа.

Уравнение Ван-дер-Ваальса не единственное уравнение, описывающее реальные газы. Существу­ют и другие уравнения, некоторые из них даже точнее описывают реальные газы, но не рассматрива­ются из-за их сложности.

§ 62. Изотермы Ван-дер-Ваальса и их анализ

Для исследования поведения реального газа рассмотрим изотермы Ван-дер-Ваальса — кривые зависимости р от V _m при заданных Т, определяемые уравнением Ван-дер-Ваальса (61.2) для моля газа. Эти кривые (рассматриваются для четырех различных температур; рис. 89) имеют довольно своеобразный характер. При высоких температурах (T > T _к) изотерма реального газа отличается от изотермы идеального газа только некоторым искажением ее формы, оставаясь монотонно спадающей кри­вой. При некоторой температуре T _к на изотерме имеется лишь одна точка перегиба К.

Эта изотерма называется критической, соответствующая ей температура T _к — крити­ческой температурой; точка перегиба К называется критической точкой; в этой точке касательная к ней параллельна оси абсцисс. Соответствующие этой точке объем V _к, и давление р _к называются также критическими. Состояние с критическими парамет­рами (p _к, V _к, T _к) называется критическим состоянием. При низких температурах (Т < T _к) изотермы имеют волнообразный участок, сначала монотонно опускаясь вниз, затем монотонно поднимаясь вверх и снова монотонно опускаясь.

Для пояснения характера изотерм преобразуем уравнение Ван-дер-Ваальса (61.2) к виду

(62.1)

Уравнение (62.1) при заданных р и Т является уравнением третьей степени от­носительно V _m; следовательно, оно может иметь либо три вещественных корня, либо один вещественный и два мнимых, причем физический смысл имеют лишь веществен­ные положительные корни. Поэтому первому случаю соответствуют изотермы при низких температурах (три значения объема газа V ₁, V ₂ и V ₃ отвечают (символ «m» для простоты опускаем) одному значению давления р ₁), второму случаю — изотермы при высоких температурах.

Рассматривая различные участки изотермы при T < Т _к (рис. 90), видим, что на участках 1 — 3 и 5 — 7 при уменьшении объема V _m давление р возрастает, что естествен­но. На участке 3—5 сжатие вещества приводит к уменьшению давления; практика же показывает, что такие состояния в природе не осуществляются. Наличие участка 3—5 означает, что при постепенном изменении объема вещество не может оставаться все время в виде однородной среды; в некоторый момент должно наступить скачкообраз­ное изменение состояния и распад вещества на две фазы. Таким образом, истинная изотерма будет иметь вид ломаной линии 7 — 6—2—1. Часть 6–7 отвечает газообраз­ному состоянию, а часть 2 – 1 — жидкому. В состояниях, соответствующих горизон­тальному участку изотермы 6—2, наблюдается равновесие жидкой и газообразной фаз вещества. Вещество в газообразном состоянии при температуре ниже критической называется паром, а пар, находящийся в равновесии со своей жидкостью, называется насыщенным.

Данные выводы, следующие из анализа уравнения Ван-дер-Ваальса, были под­тверждены опытами ирландского ученого Т. Эндрюса (1813—1885), изучавшего изо­термическое сжатие углекислого газа. Отличие экспериментальных (Эндрюс) и те­оретических (Ван-дер-Ваальс) изотерм заключается в том, что превращению газа в жидкость в первом случае соответствуют горизонтальные участки, а во вто­ром — волнообразные.

Для нахождения критических параметров подставим их значения в уравнение (62.1) в запишем

(62.2)

(символ «m» для простоты опускаем). Поскольку в критической точке все три корня совпадают и равны V _к уравнение приводится к виду

(62.3)

или

Tax как уравнения (62.2) и (62.3) тождественны, то в них должны быть равны и коэф­фициенты при неизвестных соответствующих степеней. Поэтому можно записать

(62.4)

Решая полученные уравнения, найдем

Если через крайние точки горизонтальных участков семейства изотерм провести линию, то получится колоколообразная кривая (рис. 91), ограничивающая область двухфазных состояний вещества. Эта кривая и критическая изотерма делят диаграмму р,V _m под изотермой на три области: под колоколообразной кривой располагается область двухфазных состояний (жидкость и насыщенный пар), слева от нее находится область жидкого состояния, а справа — область пара. Пар отличается от остальных газообразных состояний тем, что при изотермическом сжатии претерпевает процесс сжижения. Газ же при температуре выше критической не может быть превращен в жидкость ни при каком давлении.

Сравнивая изотерму Ван-дер-Ваальса с изотермой Эндрюса (верхняя кривая на рис. 92), видим, что последняя имеет прямолинейный участок 2 — 6, соответствующий двухфазным состояниям вещества. Правда, при некоторых условиях могут быть ре­ализованы состояния, изображаемые участками ван-дер-ваальсовой изотермы 5— 6 и 2 — 3. Эти неустойчивые состояния называются метастабильными. Участок 2—3 изображает перегретую жидкость, 5—6 — пересыщенный пар. Обе фазы ограниченно устойчивы.

При достаточно низких температурах изотерма пересекает ось V _m, переходя в об­ласть отрицательных давлений (нижняя кривая на рис. 92). Вещество под отрицатель­ным давлением находится в состоянии растяжения. При некоторых условиях такие состояния также реализуются. Участок 8—9 на нижней изотерме соответствует перегре­той жидкости, участок 9—10 — растянутой жидкости.

§ 63. Внутренняя энергия реального газа

Внутренняя энергия реального газа складывается из кинетической энергии теплового движения его молекул (определяет внутреннюю энергию идеального газа, равную С_VТ; см. § 53) и потенциальной энергии межмолекулярного взаимодействия. Потенциальная энергия реального газа обусловлена только силами притяжения между молекулами. Наличие сил притяжения приводит к возникновению внутреннего давления на газ (см. (61.1)):

Работа, которая затрачивается для преодоления сил притяжения, действующих между молекулами газа, как известно из механики, идет на увеличение потенциальной энергии системы, т. е. или откуда

(постоянная интегрирования принята равной нулю). Знак минус означает, что молеку­лярные силы, создающие внутреннее давление р', являются силами притяжения (см. § 60). Учитывая оба слагаемых, получим, что внутренняя энергия моля реального газа

(63.1)

растет с повышением температуры и увеличением объема.

Если газ расширяется без теплообмена с окружающей средой (адиабатический процесс, т. е. dQ =0) и не совершает внешней работы (расширение газа в вакуум, т. е. dА= 0), то на основании первого начала термодинамики (dQ = (U ₂ —U ₁) + dA) Получим, что

(63.2)

Следовательно, при адиабатическом расширении без совершения внешней работы внутренняя энергия газа не изменяется.

Равенство (63.2) формально справедливо как для идеального, так и для реального газов, но физический смысл его для обоих случаев совершенно различен. Для идеального газа равенство U ₁ =U ₂ означает равенство температур (T ₁= T ₂), т. е. при ади­абатическом расширении идеального газа в вакуум его температура не изменяется. Для реального газа из равенства (63.2), учитывая, что для моля газа

(63.3)

получаем

Так как V ₂ > V ₁, то Т ₁ > Т ₂, т. е. реальный газ при адиабатическом расширении в вакуум охлаждается. При адиабатическом сжатии в вакуум реальный газ нагревается.

§ 64. Эффект Джоуля — Томсона

Если идеальный газ адиабатически расширяется и совершает при этом работу, то он охлаждается, так как работа в данном случае совершается за счет его внутренней энергии (см. § 55). Подобный процесс, но с реальным газом — адиабатическое рас­ширение реального газа с совершением внешними силами положительной рабо­ты—осуществили английские физики Дж. Джоуль (1818—1889) и У. Томсон (лорд Кельвин, 1824—1907).

Рассмотрим эффект Джоуля — Томсона. На рис. 93 представлена схема их опыта. В теплоизолированной трубке с пористой перегородкой находятся два поршня, кото­рые могут перемешаться без трения. Пусть сначала слева от перегородки газ под поршнем 1 находится под давлением р ₁, занимает объем V ₁ при температуре Т ₁, а справа газ отсутствует (поршень 2 придвинут к перегородке). После прохождения газа через пористую перегородку в правой части газ характеризуется параметрами р ₂, V ₂, T ₂. Давления p ₁ и p ₂ поддерживаются постоянными (p ₁ >p ₂).

Так как расширение газа происходит без теплообмена с окружающей средой (адиабатически), то на основании первого начала термодинамики

(64.1)

Внешняя работа, совершаемая газом, состоит из положительной работы при движении поршня 2 (А ₂ =р ₂ V ₂) и отрицательной при движении поршня 1 (A ₁ =p ₁ V ₁), т. е. dA=A ₂ —A ₁. Подставляя выражения для работ в формулу (64.1), получаем

(64.2)

Таким образом, в опыте Джоуля — Томсона сохраняется (остается неизменной) вели­чина U+pV. Она является функцией состояния и называется энтальпией.

Ради простоты рассмотрим 1 моль газа. Подставляя в формулу (64.2) выражение (63.3) и рассчитанные из уравнения Ван-дер-Ваальса (61.2) значения p ₁ V ₂и р ₂ V ₂ (символ «m» опять опускаем) и производя элементарные преобразования, получаем

(64.3)

Из выражения (64.3) следует, что знак разности (T ₂— T ₁) зависит от того, какая из поправок Ван-дер-Ваальса играет бóльшую роль. Проанализируем данное выражение, сделав допущение, что p ₂ <<p ₁ и V ₂ >>V ₁:

1) а»0 — не учитываем силы притяжения между молекулами, а учитываем лишь размеры самих молекул. Тогда

т. е. газ в данном случае нагревается;

2) b»0 — не учитываем размеров молекул, а учитываем лишь силы притяжения между молекулами. Тогда

т. е. газ в данном случае охлаждается;

3) учитываем обе поправки. Подставив в выражение (64.3) вычисленное из уравне­ния Ван-дер-Ваальса (61.2) значение р ₁, имеем

(64.4)

т. е. знак разности температур зависит от значений начального объема V ₁ и начальной температуры Т ₁.

Изменение температуры реального газа в результате его адиабатического расшире­ния, или, как говорят, адиабатического дросселирования — медленного прохождения газа под действием перепада давления сквозь дроссель (например, пористую перегород­ку), называется эффектом Джоуля—Томсона. Эффект Джоуля — Томсона принято называть положительным, если газ в процессе дросселирования охлаждается (D T <0), и отрицательным, если газ нагревается (D T > 0).

В зависимости от условий дросселирования для одного и того же газа эффект Джоуля — Томсона может быть как положительным, так и отрицательным. Тем­пература, при которой (для данного давления) происходит изменение знака эффекта Джоуля — Томсона, называется температурой инверсии. Ее зависимость от объема получим, приравняв выражение (64.4) нулю:

(64.5)

Кривая, определяемая уравнением (64.5), — кривая инверсии — приведена на рис. 94. Область выше этой кривой соответствует отрицательному эффекту Джоуля — Томсона, ниже — положительному. Отметим, что при больших перепадах давления на дросселе температура газа изменяется значительно. Так, при дросселировании от 20 да 0,1 МПа и начальной температуре 17° С воздух охлаждается на 35° С.

Эффект Джоуля — Томсона обусловлен отклонением газа от идеальности. В самом деле, для моля идеального газа рV _m =RТ, поэтому выражение (64.2) примет вид

откуда следует, что Т ₁ = T ₂.

§ 65. Сжижение газов

Превращение любого газа в жидкость — сжижение газа — возможно лишь при тем­пературе ниже критической (см. § 62). При ранних попытках сжижения газов оказалось, что некоторые газы (Cl, СО₂, NH₃) легко сжижались изотермическим сжатием, а целый ряд газов (O₂, N₂, H₂, He) сжижению не поддавался. Подобные неудачные попытки объяснил Д. И. Менделеев, показавший, что сжижение этих газов производилось при температуре, большей критической, и поэтому заранее было обречено на неудачу. Впоследствии удалось получить жидкий кислород, азот и водород (их критические температуры равны соответственно 154,4, 126,1 и 33 К), а в 1908 г. нидерландский физик Г. Камерлинг-Оннес (1853—1926) добился сжижения гелия, имеющего самую низкую критическую температуру (5,3 К).

Для сжижения газов чаще применяются два промышленных метода, в основе которых используется либо эффект Джоуля—Томсона, либо охлаждение газа при совершении им работы.

Схема одной из установок, в которой используется эффект Джоуля—Томсо­на, — машины Линде * — представлена на рис. 95. Воздух в компрессоре (К) сжима­ется до давления в десятки мегапаскаль и охлаждается в холодильнике (X) до тем­пературы ниже температуры инверсии, в результате чего при дальнейшем расширении газа наблюдается положительный эффект Джоуля — Томсона (охлаждение газа при его расширении). Затем сжатый воздух проходит по внутренней трубе теплообменника (ТО) и пропускается через дроссель (Др), при этом он сильно расширяется и охлаждает­ся. Расширившийся воздух вновь засасывается по внешней трубе теплообменника, охлаждая вторую порцию сжатого воздуха, текущего по внутренней трубе. Так как каждая следующая порция воздуха предварительно охлаждается, а затем пропускается через дроссель, то температура понижается все больше. В результате 6—8-часового цикла часть воздуха (»5%), охлаждаясь до температуры ниже критической, сжижается и поступает в дьюаровский сосуд (ДС) (см. § 49), а остальная его часть возвращается в теплообменник.
