Микроскопы металлографические

Для исследования микроструктуры металлов используются металлогра­фические микроскопы.

Металлографический микроскоп позволяет рассма­тривать непрозрачные тела в отраженном свете. В этом основное его отличие от биологического микроскопа.

Изображение предмета увеличивается в микроскопе дважды: в объек­тиве и окуляре. Поэтому общее увеличение микроскопа N _n равно произ­ведению увеличения объектива n_об на увеличение окуляра n_ок: Ν_n = n_об · n_ох.

Главное увеличение или максимально полезное увеличение микроскопа обеспечивается объективом. Оно определяется разрешающей способно­стью объектива. Разрешающая способность объектива – минимальное расстояние, на котором две близлежащие точки ещё видны отдельно.

Окуляры предназначены для увеличения изображения, полученного объ­ективом, а также для исправления оптических недостатков объективов. Общее увеличение современных металлографических микроскопов может быть от 60^-xдо 1500^{- х} при визуальном наблюдении и от 100^-x до 2000^{- x} при фотографировании.

Существуют металлографические микроскопы следующих марок МИМ-7, ММР-2Р, ММР- 4 и др.

Микроскоп МИМ-7 (рис. 3) состоит из осветителя, нижнего корпу­са с фотокамерой, верхнего корпуса, визуального тубуса, осве­тительного тубуса, предметного столика.

Осветительная лампа питается через трансформатор, понижающий напряжение в пределах 6-18,5 В. Секционный переключатель служит для изменения напряжения на зажимах лампы. Контроль за режимом рабо­ты лампы ведётся по вольтметру.

Справа в корпусе выведен барашек микроскопической фокусировки микроскопа на объект. На верхнем корпусе укреплён визуальный тубус, который при визуальном наблюдении вдвигается в корпус до упора, при фотографировании выдвигается до отказа.

На корпусе укреплён осветительный тубус, в верхнем срезе которого в посадочное отверстие вставляется объектив.

Предметный квадратный столик перемещается в горизонтальной плоскости в двух взаимно перпендикулярных направлениях вращением рукояток.

Рабочая высота предметного столика устанавливается совмещением рисок на кронштейне и на корпусе вращением рукоятки меха­низма грубой наводки на резкость. Для фиксации выбранного положения предметного столика служит рукоятка.

а)

б)

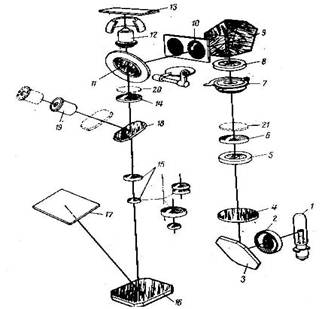

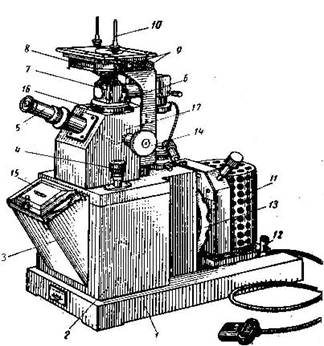

Рис. 3. Микроскоп МИМ-7:

а) вид микроскопа; б) оптическая схема микроскопа
