Общие сведения о червячных передачах

ЧЕРВЯЧНЫЕ ПЕРЕДАЧИ

Червячная передача (рис. 3.1) служит для передачи механической энергии между перекрещивающимися валами. Червячную передачу относят к зубчато-винтовым передачам, имеющих характерные черты зубчатых и винтовых передач. Она состоит из червяка 1 и червячного колеса 2. Червяк представляет из себя винт со специальной резьбой, червячной колесо – это зубчатое колесо с зубьями, нарезанными по дуге.

Изобретение червячной передачи приписывают Архимеду.

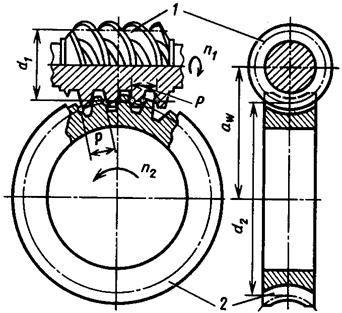

Рис. 3.1. Червячная передача

При работе червячной передачи червяк создает движение по принципу винтовой пары, толкая вместо гайки зубья червячного колеса, заставляя колесо вращаться. Особенность работы червячной передачи – червяк и червячное колесо вращаются в разных плоскостях, поэтому витки червяка скользят по зубьям колеса.

Достоинства червячных передач:

· Большие передаточные числа: u =14…63 (до 80). Уникальные червячные передачи могут иметь u до 1000;

· Компактность – из-за возможности использовать одну ступень с большим передаточным числом вместо двух-трех ступеней зубчатой передачи;

· Плавность и малошумность работы;

· Надежность и простота обслуживания;

· Самоторможение передачи.

Недостатки червячных передач:

· Большие потери на трение, низкий КПД (70-90%);

· Необходимость применения дорогих антифрикционных материалов;

· Необходимость применения сложного инструмента для изготовления;

· Значительный нагрев при работе.

Область применения червячных передач: подъемно-транспортные машины, станки, редуктора (около 50% всех редукторов общепромышленного применения).
