Практическая работа №1

Правила выполнения лабораторных и практических работ

Лабораторных и практических работ

Требования к знаниям и умениям при выполнении

При выполнении лабораторных и практических работ студент должен

знать:

·

·

·

классификацию периферийных устройств;

основные характеристики периферийных устройств;

физические принципы работы периферийных устройств.

уметь:

·

·

производить конфигурацию внешних устройств;

обнаруживать и устранять типичные неполадки в работе

периферийных устройств.

Студент должен придти на практическое занятие

подготовленным к выполнению практической работы.

После проведения практической работы студент

должен

представить отчет о проделанной работе.

Отчет о проделанной работе следует выполнять в тетради (в

клетку -24л) лабораторных и практических работ. Содержание отчета

указано в описании практической работы.

a)

b)

c)

работы,

Оценку по практической работе студент получает, если:

студентом работа выполнена в полном объеме;

студент может пояснить выполнение любого этапа работы;

отчет выполнен в соответствии с требованиями к выполнению

d)

студент отвечает на контрольные

вопросы на

удовлетворительную оценку и выше.

Зачет по выполнению лабораторных и практических работ студент

получает при условии выполнения всех предусмотренных программой

практических работ.

"Внутренние порты ПК. Изучение плат расширения ПК".

Изучение производится на материнской плате ПК, т.к. на ней расположены

все основные интерфейсы любого ПК.

Задача работы: изучить блок-диаграмму и компоновку материнской платы,

зарисовать ее основные элементы в тетрадь, подписать их

название/назначение. Зарисовать основные разъемы с подробным описанием

каждого вывода разъема. Затем подключить необходимые/имеющиеся кабели

к соответствующим местам материнской платы и предъявить результат

работы преподавателю для проверки.

Модель платы Gigabyte GA-EG31M-S2

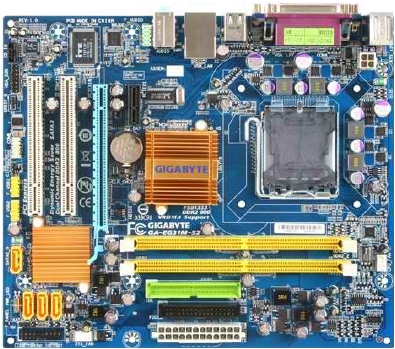

Рисунок 1.1 Вид сверху

Рисунок 1.2 Вид сзади на интерфейсы





Рисунок 1.3 Основные интерфейсы на виде сверху

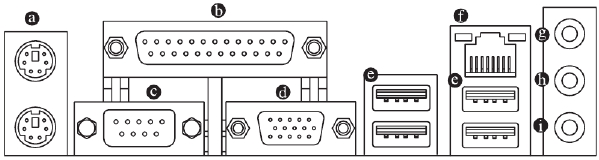

Рисунок 1.4 Основные интерфейсы на виде сзади

a) PS/2 Keyboard and PS/2 Mouse Port

b) Parallel Port

c) Serial Port

d) D-Sub Port

e) USB Port

f) RJ-45 LAN Port

g) Линейный аудио вход (синий)

h) Линейный аудио выход (салатовый)

i) Разъем микрофона (розовый)





Рисунок 1.5 Блок-диаграмма материнской платы

Рисунок 1.6 Внутренние разъемы

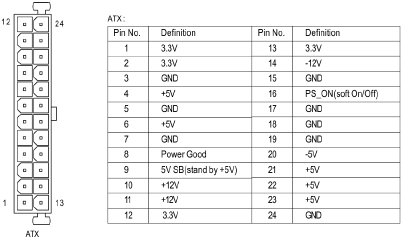

Рисунок 1.7 Разъем ATX_12V/ATX

Рисунок 1.8 Разъем F_PANEL (элементы передней панели ПК)

Рисунок 1.9 Разъем F_AUDIO (аудио элементы передней панели ПК)

Рисунок 1.10 Разъем F_USB1/F_USB2









1) ATX_12V	2) ATX	3) CPU_FAN	4) SYS_FAN	5) FDD
6) IDE	7)SATA2_0/1/2/3	8) PWR_LED	9) BAT	10) F_PANEL
11) F_AUDIO	12) CD_IN	13) SPDIF_O	14) HDA_SUR	15)F_USB1/F_USB2
16) COMB	17) CI	18) CLR_CMOS	19) PHASE LED

Контрольные вопросы: вопросы по расположение и назначению

соответствующих интерфейсов и разъемов, а также объяснение блок-

диаграммы материнской платы.
