Порядок выполнения работы. Ошибки символьной синхронизации и вероятность символьной ошибки

Ошибки символьной синхронизации и вероятность символьной ошибки

Влияние ошибки символьной синхронизации на вероятность битовой ошибки для сигнала с модуляцией BPSK при аддитивном белом гауссовом шуме показано на рис.6. Из графика видно, что для относительного случайного смещения синхронизации, меньшего 5%, ухудшение отношения сигнал/шум меньше 1 дБ. Сравнивая воздействие ошибки символьной синхронизации с влиянием фазового шума, видим, что ошибка символьной синхронизации, взятая относительно дли­тельности передачи символа, не так сильно влияет на характеристики системы, как фазовый шум, взятый относительно цикла. Впрочем, в обоих случаях ухудшение ха­рактеристики повышается с ростом ошибки.

Этот пример для введения и коррекции для фиксированной относительной задержки. Модель использует блок Squaring Timing Recovery для оценки задержки и определения наилучшей паузы между символами его входного сигнала. Модель демодулирует субдискретизированный сигнал и вычисляет скорость роста ошибки символов.

Рис. 6. Модель использования блока Squaring Timing Recovery

В этой модели используется модель raised cosine filter (приподнятого косинуса):

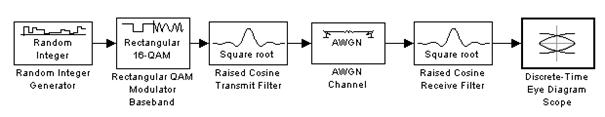

Рис.7. Модель использования блока raised cosine filter.

Необходимо конфигурировать блоки следующим образом:

· В блоке Variable Fractional Delay установить блок Constant, равным 2,66. Это число отсчетов дискретизации задержки, вводимой в систему.

· В блоке Selector установить число переменных Elements, равным 1. Оно позволяет выбрать первое значение кадра. Установить значение Input port width, равным 100.

· В блоке Squaring Timing Recovery установить параметр Samples per symbol, равным 8.

· В блоке Rectangular QAM Demodulator Baseband установить параметр Normalization method в положение Peak Power, а параметр Peak Power, равным 1.
