Проекционное черчение. Виды
Изображение на чертеже подразделяют в зависимости от их содержания на виды, разрезы и сечения. Как известно, видом называется изображение обращенной к наблюдателю видимой части поверхности предмета. Правила изображения изделий сооружений и их элементов устанавливает ГОСТ 2.305-68. Изображения предмета выполняют, применяя обычно метод прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций. Три взаимно перпендикулярные плоскости 1,2,3, а также параллельные им плоскости 4,5,6 принимают за основные плоскости проекций. Они образуют грани куба, которые с расположенными на них изображениями совмещают в одну плоскость.

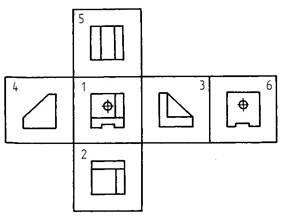

а б а - наглядное изображение, б - плоское изображение (развертка 6 граней куба) 1 – вид спереди (главный вид),2 – вид сверху, 3 – вид слева, 4 – вид справа, 5 – вид снизу, 6 – вид сзади. Рисунок 5.1 - Обозначение видов по ГОСТ 2.305 – 68
Виды разделяют на основные, дополнительные и местные. Виды, полученные на основных плоскостях проекций, называются основными видами. Основные виды обычно располагают в проекционной связи (рис. 5.2). В этом случае никаких надписей, поясняющих названия видов, не делают. а - проецирование детали на две взаимно перпендикулярные плоскости; б – плоское изображение (плоскости совмещены); в – так должен выглядеть чертеж. Рисунок 5.2 – Проецирование детали на две плоскости
Если какой-либо вид размещен на чертеже вне проекционной связи с остальными видами (рис. 5.3), то над ним выполняют надпись типа «Б» и направление взгляда должно быть указано стрелкой, обозначенной прописной буквой «Б». При изображении дополнительного вида «А» ставится символ , обозначающий поворот вида. Рисунок 5.3 – Обозначение видов Дополнительные виды применяют, если какая-либо часть предмета не может быть показана ни на одном из основных видов без искажения ее формы и размеров (рис. 5.3.). Изображение отдельного ограниченного места на поверхности предмета называется местным видом. Местный вид отмечают на чертеже подобно дополнительному виду.
