Проекционное черчение. Разрезы

Для того, чтобы показатьвнутренние части детали, применяются разрезы. Разрез - это изображение предмета, мысленно рассеченного одной или несколькими плоскостями; при этом в разрезе показывается то, что попадает в секущую плоскость и то, что расположено за ней, см. рисунок 5.4.

Рисунок 5.4 – Образование и изображение разреза

Положение секущей плоскости указывается на чертеже разомкнутой линией, толщина которой равна 1,5 S (см. линии ГОСТ 2.303 – 68). С наружной стороны в разомкнутую линию упирается стрелка, указывающая направление взгляда. Стрелки должны наноситься на расстоянии 2-3 мм от конца штриха; начальный и конечные штрихи не должны пересекать контур изображения, см. рисунок 5.5. Буквы русского алфавита располагают во внешнем угле между стрелкой и секущей плоскостью.

Рисунок 5.5 – Стрелка разреза

Если разрез получен в результате пересечения предмета одной секущей плоскостью, то он называется простым.

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на вертикальные (фронтальные и профильные), горизонтальные и наклонные.

Вертикальным называется разрез, полученный в результате мысленного рассечения предмета вертикальной плоскостью. Вертикальный разрез называется фронтальным (А-А рис. 5.6), если секущая плоскость параллельна фронтальной плоскости проекций, и профильным (Б-Б рис. 5.6), если секущая плоскость параллельна профильной плоскости проекций.

Рисунок 5.6

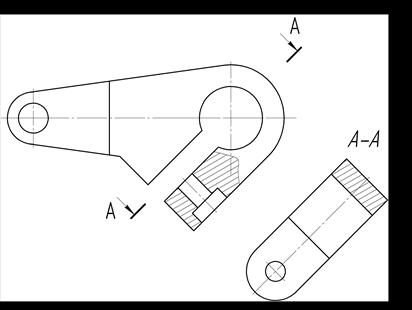

Горизонтальный (рис. 5.7)разрез получается, если секущая плоскость параллельна горизонтальной плоскости проекций. Если секущая плоскость расположена под некоторым (отличным от прямого) углом к горизонтальной плоскости проекций, то разрез называется наклонным (рис. 5.8).

	Рисунок 5.7

	Рисунок 5.8

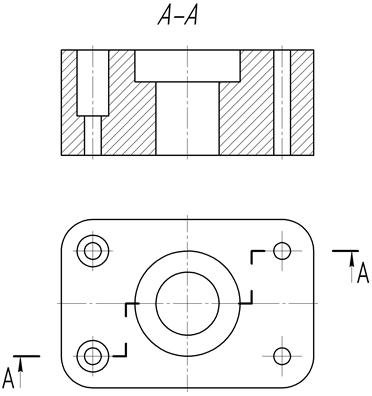

В зависимости от числа секущих плоскостей разрезы разделяют на простые и сложные – при нескольких секущих плоскостях. Сложные разрезы могут быть ступенчатыми (рис. 5.9) и ломаными (рис. 5.10).

Ступенчатые – мнимые секущие плоскости разреза параллельны. Ломанные – секущие плоскости пересекаются под углом свыше 90⁰.

Рисунок 5.9

	Рисунок 5.10

Частичный – разрез ограниченной части изображенного на виде предмета. Частичный разрез выделяется на виде волнистой линией или линией с изломом (рис. 5.8).

Половинчатый – если изображение (проекция предмета) является симметричной фигурой, то вместо полного разреза чертят сочетание половины вида с половиной разреза, границей между которыми является ось симметрии фигуры (рис. 5.11).

Рисунок 5.11

В соответствии со стандартом все элементы изделия, мысленно рассеченные плоскостью, должны быть заштрихованы.
