Построение фасок и скруглений

· Увеличьте левую часть детали.

· Нажмите кнопку Фаска на панели Геометрия .

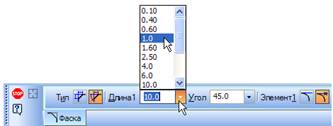

· Раскройте список Длина фаски на Панели свойств и укажите значение 1 мм.

· Укажите два отрезка — фаска будет построена.

· Нажмите кнопку Скругление на панели Геометрия .

· Раскройте список Радиус скругления на Панели свойств и укажите значение 1 мм.

· Укажите два отрезка — скругление будет построено.

· Постройте фаску в правой части детали.

4. РАСЧЁТ МАССЫ ТЕЛ ВРАЩЕНИЯ.

На данном этапе можно определить предварительную массу детали без учета отверстия.

· Нажмите кнопку МЦХ тел вращения на Расширенной панели команд расчета МЦХ инструментальной панели Измерения (2D) .

Контур детали состоит из нескольких объектов: отрезков и дуги. В такой ситуации следует воспользоваться способом построения расчетного контура с обходом границы по стрелке.

· Нажмите кнопку Обход границы по стрелке на Панели специального управления.

· Укажите точку на любом из элементов контура.

Если контур не содержит ошибок, расчетный контур будет построен автоматически и на экране появится окно Свойства объекта.

· Нажмите кнопку Плотность.

· В дереве Справочника плотностей материалов укажите материал Сталь 10 ГОСТ 1050–88. Нажмите ОК.

· В окне Свойства объекта нажмите ОК.

В окне Информация появятся результаты расчета. Это масса детали без учета отверстия.

· На Панели свойств установите количество значащих цифр 2 и единицу измерения массы килограммы.

· Нажмите кнопку Прервать команду .
