Добавление сгибов с отступами

На длинных стенках корпуса нужно построить два сгиба с одинаковыми параметрами, направленные внутрь детали.

Ø Укажите ребро и создайте сгиб длиной 8 мм под углом 90 градусов, направленный внутрь КОРПУСА.

Ø Укажите ребро на новом сгибе и создайте ещё один сгиб с теми же параметрами.

Ø Создайте такие же сгибы на противоположной стенке.

Сгибы на коротких стенках нужно создавать таким образом, чтобы избежать столкновение металла со сгибами на длинных сторонах.

Ø Укажите ребро.

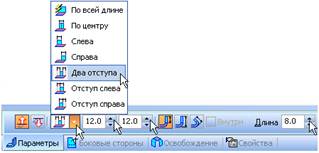

Ø На Панели свойств откройте список РАЗМЕЩЕНИЕ и укажите вариант ДВА ОТСТУПА.

Ø В полях ОТСТУП СЛЕВА и ОТСТУП СПРАВА введите значение 12 мм. В поле ДЛИНА введите значение 8 мм.

Ø Нажмите кнопку СОЗДАТЬ ОБЪЕКТ .

Ø Постройте такой же сгиб на противоположной стенке.

Ø Затем укажите ребро на построенном сгибе.

Ø Создайте новый сгиб, размещённый по всей длине ребра, с продолжением 8 мм, направленный внутрь детали.

Ø Постройте такой же сгиб на противоположной стенке.

Ø Нажмите кнопку ПРЕРВАТЬ КОМАНДУ .
