Создание пазов для крепления

Наконец, на задней стенке КОРПУСА нужно создать пазы для крепления к стене. Эскиз паза можно взять из БИБЛИОТЕКИ ЭСКИЗОВ.

Ø Укажите грань, щёлкните на ней правой кнопкой мыши и выполните из контекстного меню команду ЭСКИЗ ИЗ БИБЛИОТЕКИ.

Ø В Древе библиотеки откройте папку ПАЗЫ И БОБЫШКИ. В списке элементов укажите ПАЗ 4.

Ø В поле УГОЛ введите значение 180 градусов.

Ø Расфиксируйте поля координат привязки базовой точки эскиза.

Ø Укажите примерное положение паза на грани и нажмите кнопку СОЗДАТЬ ОБЪЕКТ .

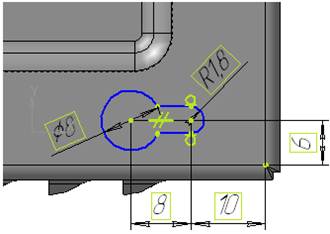

Ø Войдите в режим редактирования эскиза, измените значения существующих размеров и проставьте дополнительные.

Ø Закройте эскиз и примените к нему команду ВЫРЕЗ В ЛИСТОВОМ ТЕЛЕ .

Ø Постройте симметричный паз относительно плоскости XY.

Отображение детали в развёрнутом виде

Перед созданием развёрнутого вида детали необходимо задать параметры развёртки: указать неподвижную грань и выбрать сгибы, которые будут разгибаться. По умолчанию выбираются все сгибы.

· Нажмите кнопку ПАРАМЕТРЫ РАЗВЕРТКИ на панели ЭЛЕМЕНТЫ ЛИСТОВОГО ТЕЛА .

· Укажите грань, которая должна остаться неподвижной.

· Нажмите кнопку СОЗДАТЬ ОБЪЕКТ .

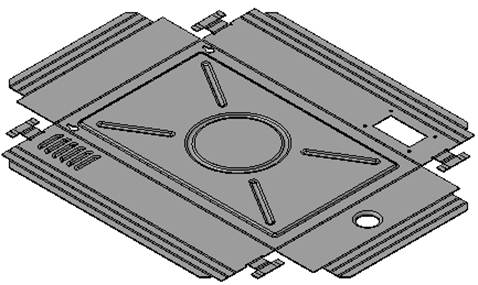

· Нажмите кнопку РАЗВЕРТКА на панели ВИД – деталь будет показана в развернутом виде.

Штамповки, буртики и жалюзи представляют собой результат операций деформирования материала, а не гибки. Эти элементы не содержат сгибов и их разгибание невозможно.

· Для отображения детали в согнутом виде нажмите кнопку РАЗВЕРТКА ещё раз.

· Нажмите кнопку ПЕРЕСТРОИТЬ на панели ВИД.

· Нажмите кнопку СОХРАНИТЬ на панели СТАНДАРТНАЯ.

Создание чертежа с развёрнутым видом

ü Создайте новый чертёж формата А3 горизонтальной ориентации.

ü Настройте в чертеже параметрический режим.

ü Включите кнопку ПАРАМЕТРИЧЕСКИЙ РЕЖИМ на панели ТЕКУЩЕЕ СОСТОЯНИЕ.

ü Нажмите кнопку СТАНДАРТНЫЕ ВИДЫ на панели ВИДЫ .

ü Создайте в чертеже два стандартных вида с масштабом уменьшения 1: 2,5 – Главный вид и вид Сверху.

Гнутые детали имеют много плавных сопряжений поверхностей. Включите кнопку ПОКАЗЫВАТЬ в группе ЛИНИИ ПЕРЕХОДОВ на вкладке ЛИНИИ Панели свойств.

ü Нажмите кнопку ПРОИЗВОЛЬНЫЙ ВИД на панели ВИДЫ .

ü Создайте на чертеже вид ИЗОМЕТРИЯ XYZ с масштабом 1: 4.

ü Для создания вида, содержащего развернутое изображение детали, вновь нажмите кнопку ПРОИЗВОЛЬНЫЙ ВИД .

ü На Панели свойств откройте список ОРИЕНТАЦИЯ ГЛАВНОГО ВИДА и укажите вид СВЕРХУ.

ü Нажмите кнопку РАЗВЕРТКА на Панели свойств.

ü Откройте вкладку ЛИНИИ на Панели свойств.

ü Нажмите кнопку ПОКАЗЫВАТЬ в группе ЛИНИИ ПЕРЕХОДОВ и кнопку ПОКАЗЫВАТЬ в группе ЛИНИИ СГИБА.

ü Укажите положение вида на чертеже.

ü Создайте дополнительный вид, содержащий изображение выносного элемента А.

ü Проставьте на чертеже несколько основных размеров.

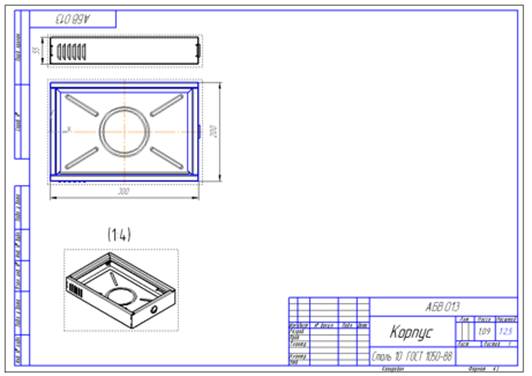

Пример скомпонованного чертежа показан на рисунке.

ü Нажмите кнопку ПЕРЕСТРОИТЬ на панели ВИД.

ü Нажмите кнопку СОХРАНИТЬ на панели СТАНДАРТНАЯ.

ü Закройте окна всех документов.
