Создание файла сборки

ПРАКТИЧЕСКАЯ РАБОТА № 22

Тема: «Создание сборки изделия»

Цель работы:

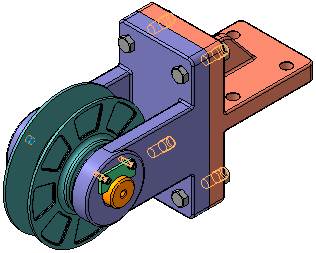

Процесс создания сборки изделия БЛОК НАПРАВЛЯЮЩИЙ из заранее подготовленных деталей и созданной на предыдущей практической работе №7 «Сборочной единицы РОЛИК».

План работы:

1. Создание файла сборки. 2. Добавление детали Ось. 3. Добавление детали Планка. 4. Создание объектов спецификации. 5. Добавление компонента Маслёнка.

ХОД РАБОТЫ:

После создания сборочной единицы РОЛИК можно приступить к созданию сборки изделия.

Ø Создайте новый файл сборки.

Ø В режиме определения свойств сборки задайте её обозначение ПК.00.00 и наименование Блок направляющий.

Ø Сохраните сборку на диске под именем ПК.00.00 Блок направляющий в папке \ Tutorials \ Блок направляющий.

Ø Установите ориентацию ИЗОМЕТРИЯ XYZ.

Добавление детали ВИЛКА:

Ø Добавьте в сборку первый компонент – деталь ПК. 00. 01. Вилка. При размещении укажите точку начала координат модели .

Добавление сборочной единицы РОЛИК:

Ø Добавьте в сборку второй компонент – сборочную единицу ПК. 01. 00. РОЛИК. Расположите её рядом с ВИЛКОЙ.

Если окно сборочной единицы было закрыто, нажмите кнопку Из файла и укажите её положение на диске.

Ø Нажмите кнопку СООСНОСТЬ на инструментальной панели СОПРЯЖЕНИЯ .

Ø Укажите цилиндрические грани ВТУЛКИ и ВИЛКИ.

РОЛИК нужно расположить точно между проушинами ВИЛКИ. Для этого нужно совместить их системные плоскости. По умолчанию Дерево модели находится в режиме отображения структуры модели – нажата кнопка ОТОБРАЖЕНИЯ СТРУКТУРЫ МОДЕЛИ .

Ø Нажмите к

Ø Нажмите кнопку СОВПАДЕНИЕ ОБЪЕКТОВ на инструментальной панели СОПРЯЖЕНИЯ .

Ø В Древе модели раскройте «ветви» КОМПОНЕНТЫ – РОЛИК – СИСТЕМЫ КООРДИНАТ – НАЧАЛО КООРДИНАТ и укажите ПЛОСКОСТЬ ZY.

Ø Затем раскройте «ветви» ВИЛКА – СИСТЕМЫ КООРДИНАТ – НАЧАЛО КООРДИНАТ и укажите ПЛОСКОСТЬ ZY.

Сборочная единица РОЛИК займёт правильное положение в сборке.
