Создание штамповок

Днище корпуса нужно деформировать для придания ему жёсткости. На панели на панели ЭЛЕМЕНТЫ ЛИСТОВОГО ТЕЛА есть несколько команд, которые позволяют вытягивать материал.

Создание закрытой штамповки:

Ø Разверните ЯЩИК днищем наверх, укажите грань и создайте эскиз.

Ø Начертите в эскизе прямоугольник, проставьте четыре линейных размера, чтобы связь прямоугольник с рёбрами грани.

Ø Закройте эскиз .

Ø Нажмите кнопку ЗАКРЫТАЯ ШТАМПОВКА на панели ЭЛЕМЕНТЫ ЛИСТОВОГО ТЕЛА .

Ø Нажмите кнопку ОБРАТНОЕ НАПРАВЛЕНИЕ на Панели свойств, чтобы направить штамповку внутрь КОРПУСА.

Ø В поле ВЫСОТА введите значение высоты штамповки 3 мм .

Ø В поля РАДИУС СКРУГЛЕНИЯ ОСНОВАНИЯ и РАДИУС СКРУГЛЕНИЯ ДНА введите значение 2 мм .

Ø Нажмите кнопку СОЗДАТЬ ОБЪЕКТ .

Создание открытой штамповки:

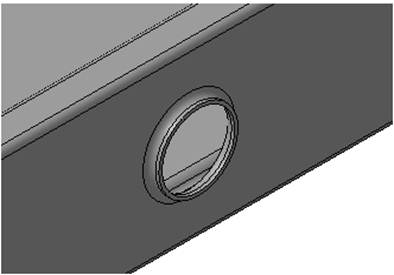

На лицевой грани детали нужно создать открытую штамповку для подвода проводов.

ü Укажите грань и создайте эскиз .

ü Нажмите кнопку ОСЕВАЯ ЛИНИЯ ПО ДВУМ ТОЧКАМ на инструментальной панели ОБОЗНАЧЕНИЯ .

ü С помощью привязки БЛИЖАЙШАЯ ТОЧКА постройте в эскизе горизонтальную осевую линию.

ü Постройте окружность , привязав её центр к середине осевой линии.

ü Проставьте к окружности диаметральный размер и присвойте ему значение 25 мм.

ü Закройте эскиз .

ü Нажмите кнопку ОТКРЫТАЯ ШТАМПОВКА на панели ЭЛЕМЕНТЫ ЛИСТОВОГО ТЕЛА .

ü В поле ВЫСОТА введите значение высоты штамповки 4 мм .

ü В поле РАДИУС СКРУГЛЕНИЯ ОСНОВАНИЯ введите значение 2 мм .

ü Нажмите кнопку СОЗДАТЬ ОБЪЕКТ .
