А. Столбчатая диаграмма

Построение диаграмм

1. Вызовите на экран электронную таблицу «Выручка от реализации книжной продукции" (табл. 2.1). Выделите ячейки с А3 по F6 по диагонали.

2. На панели инструментов Стандартная нажмите кнопку <Мастер диаграмм>. Откроется первое диалоговое окно мастера диаграмм – "шаг 1 из 4":

3. Выберите тип "Гистограмма". Нажмите кнопку <Далее>. Появится второе, диалоговое окно мастера диаграмм.

4. Во вкладке "Диапазон данных" нажмите кнопку выбора  "в столбцах".Тогда по горизонтальной оси диаграммы будут располагаться различные объемы продукции, а для каждого из них будут построена группа столбцов, относящихся к различных месяцам. Нажмите кнопку <Далее>. Появится третьедиалоговое окно мастера диаграмм.

5. Во вкладке " Линийсетки" установите флажки [Ö] в строках "ось X основные линии " и "ось Y основные линии" для горизонтальной и вертикальной осей. Во вкладке "Легенда" установите флажок [Ö] в строке ("Добавить легенду") и с помощью кнопки  выберите вариант "Справа". Нажмите кнопку <Далее>. Появится четвертое диалоговое окно мастера диаграмм.

6. Чтобы поместить диаграмму на имеющийся лист в строке "поместить диаграмму на листе" нажмите кнопку выбора  "имеющемся листе 1". Нажмите кнопку <Готово>, Наэкране появитсядиаграмма, иллюстрирующая данные таблицы (рис. 5). Передвигалвправо и влево маленькие черные квадратики, расположенные по контуру диаграммы, установите нужные размеры.

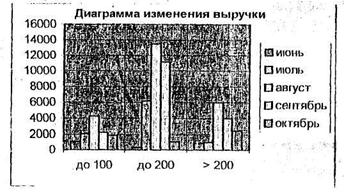

Рис. 5. Диаграмма продаж книжной продукции

7. Отредактируйте область всей диаграммы:

§ выделите, область диаграммы щелчком мыши, а затем дважды щелкните по ней мышью или подайте команду Формат/Выделенная область диаграммы;

§ во вкладке Шрифт установите тип, стиль, размер и цвет шрифта;

§ на вкладке Вид установите тип рамки, ее цвет и толщину контура, а также цвет фона в области диаграммы.

8. Для редактирования области построения выполните следующие действия:

§ выделите область построения, а затем дважды щелкните по ней мышью или подайте команду Формат/Выделенная область построения диаграммы;

§ во вкладке Вид установите тип рамки, ее цвет и толщину контура, а также цвет фона в области построения диаграммы.

9. Редактирование столбцов:

§ выделите один из столбцов (одновременно будут выделенывсе остальные столбцы, относящиеся к одному ряду); подайте команду Формат/Выделенный ряд или дважды щелкните мышью;

§ во вкладке Вид установите тип рамки, ее цвети толщину контура, а также цвет заливки выбранной группы столбцов;

§ аналогичным образом окрасьте все остальные группы столбцов.

10. Редактирование легенды:

§ выделите легенду, в которой приведены обозначения, используемые для выделения различных групп столбцов; дважды щелкните мышью илиподайте команду Формат/Выделенная легенда;

§ во вкладке Вид установите тип рамки, ее цвет и толщину контура, а также цвет заливки для области легенды.

11. Редактирование заголовка:

§ если заголовок еще не создан, наберите его текст в строкеформул и нажмите клавишу[Enter];текст появится внутри области диаграммы; укажите на рамку, окружающую появившийся текст заголовка, нажмителевую клавишу мыши и перетащите заголовок нанужное место;

§ выделите заголовок диаграммы; дважды щелкните мышью или подайте команду Формат/Выделенный заголовок;

§ во вкладке "Шрифт" установите тип, стиль, размер и цвет шрифта.
