Примеры решения задач. Кинематические графики

Кинематические графики

Кинематические графики — это графики изменения пути, ско­рости и ускорений в зависимости от времени.

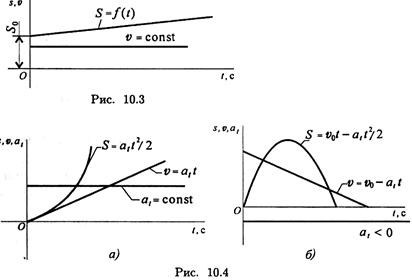

Равномерное движение (рис. 10.3)

Равнопеременное движение (рис. 10.4)

Пример 1. По заданному закону движения S = 10 + 20 t — 5t² ([S] = м; [t] = с ) определить вид движения, начальную скорость и касательное ускорение точки, время до остановки.

(Рекомендуется обойтись без расчетов, использовать метод срав­нения заданного уравнения с уравнениями различных видов движе­ний в общем виде.)

Решение

1. Вид движения: равнопеременное

2. При сравнении уравнений очевидно, что

• начальный путь, пройденный до начала отсчета – 10 м;
• начальная скорость 20 м/с;
• постоянное касательное ускорение a_t /2 = 5 м/с; a_t = — 10 м/с.
• ускорение отрицательное, следовательно, движение замедлен­ное (равнозамедленное), ускорение направлено в сторону, противо­положную направлению скорости движения.

3. Можно определить время, при котором скорость точки будет равна нулю:

v = S' = 20 - 2 • 5t; v = 20 – 10 t = 0; t = 20/10 = 2 c.

Примечание. Если при равнопеременном движении скорость растет, значит, ускорение — положительная величина, гра­фик пути — вогнутая парабола. При торможении скорость падает, ускорение (замедление) — отрицательная величина, график пути — выпуклая парабола (рис. 10.4).

Пример 2. Точка движется по желобу из точки А в точку D (рис. 10.5).

Как изменятся касательное и нормальное ускорения при прохождении точки через В и С?

Скорость движения считать постоянной. Радиус участка АВ = 10 м, радиус участка ВС= 5 м.
