Центровка валов

Как известно, валы электродвигателя и основного меха­низма соединяют муфтами. Непременным условием такого соеди­нения является соосность валов, т. е. совпадение их осей. При от­сутствии соосности нарушается нормальная работа агрегата, в ре­зультате чего появляется вибрация, вызывающая ускоренный износ подшипников и полумуфт. Несоосность валов и повышенная вибра­ция часто являются причиной поломок и аварийных остановов обо­рудования. Операцию по приведению валов в соосное состояние на­зывают центровкой.

Смещения соединяемых валов могут быть трех видов: продоль­ное, поперечное и угловое. У каждой пары соединяемых валов обычно имеются все три вида смещений, так как с абсолютной точностью отцентровать валы невозможно. Центровку считают выпол­ненной, если отклонения валов от правильного положения нахо­дятся в пределах норм, установленных сборочными чертежами или техническими условиями на сбор­ку агрегата.

Для сборки и установки механизмов существуют общие прави­ла: вначале по чертежу устанавливают основной (приводимый) механизм, а затем – электродвигатель. Вал электродвигателя прицентровывают к валу основного механизма. Если между основным механизмом и электродвигателем имеются зубчатый привод и ре­дуктор, привод прицентровывают к основному механизму, редук­тор – к приводу, а электродвигатель – к редуктору. Соосности ва­лов при центровке добиваются во всех случаях, изменяя положение прицентровываемого механизма, а не ранее установленного.

До начала центровки должны быть закончены ремонтные рабо­ты по основному механизму и электродвигателю и проверено со­стояние узлов агрегата. Болты крепления фундаментной рамы и подшипников должны быть прочно затянуты.

Валы механизма и электродвигателя центрируют обычно по по­лумуфтам в следующей последовательности: предварительно выверяют ось вала электродвигателя по оси вала механизма; устанавливают центровочные скобы на полумуфты и скобы с отжимными болта­ми на фундаментную раму электродвигателя; окончательно центри­руют вал электродвигателя относительно вала механизма по диа­грамме центровки и также по диаграмме производят контрольную проверку центровки валов.

Электродвигатель устанавливают на фундаментную раму таким образом, чтобы было выдержано осевое расстояние между полу­муфтами, предусмотренное чертежом. Перед замером этого рассто­яния роторы электродвигателя и механизма сдвигают друг к дру­гу до упора. Если специальных указаний не имеется, расстояние между полумуфтами при сдвинутых роторах – не менее 4 мм для небольших агрегатов и не менее 8 мм – для больших.

Линейкой и клиновым щупом предварительно выверяют ось ва­ла электродвигателя по оси вала механизма. Вначале накладывают линейку на верхние образующие полумуфт (рис. 3.11, а) и проверя­ют совпадение осей валов в вертикальной плоскости. Оси валов совпадают, если линейка прилегает к обеим полумуфтам без про­света.

Чтобы оси валов совпали по вертикали, поднимают вверх или опускают вниз электродвигатель, подкладывая стальные прокладки под его лапы. Достигнув совпадения осей валов по вертикали, проверяют клиновым щупом горизонтальность вала элек­тродвигателя. Для этого заводят щуп в зазор между полумуфтами сверху и снизу (рис. 3.11, б). Неравенство зазоров свидетельствует о негори­зонтальности вала электродвигателя. Горизон­тальности добиваются, устанавливая подкладки под соответствующие лапы электродвигателя или снимая их. При этом стараются не нару­шить ранее достигнутую выверку валов по вы­соте.

Рис. 3.11. Предва­рительная вывер­ка осей валов по вертикали линей­кой (а), по гори­зонтали – клино­вым щупом (б).

После достижения горизонтальности вала электродвигателя проверяют совпадение осей ва­лов в горизонтальной плоскости, прикладывая к боковым образующим полумуфт линейку. Одно­временно клиновым щупом проверяют зазоры между полумуфтами и выравнивают электродви­гатель в горизонтальной плоскости.

Окончив предварительную выверку, повора­чивают валы в положение, при котором риски на полумуфтах совпадут. На полумуфты уста­навливают центровочные скобы (рис. 3.12, а), а на фундаментную раму электродвигателя – ско­бы с отжимными болтами (рис. 3.12, б).Между центровочными скобами винтами устанавливают зазоры в пределах 1 – 2 мм. Чтобы убедиться, что скобы не будут задевать друг друга, оба вала одновременно поворачивают на один оборот.

Рис. 3.12. Приспособления для центрирования валов:

а – центровочные скобы, б – скоба с отжимными болтами

При окончательной центровке поворачивают обе полумуфты в положении I, II, III и IV (рис. 3.13, а) и в каждом из них замеряют пластинчатым щупом радиальные и торцевые (осевые) зазоры меж­ду центровочными скобами. Размеры зазоров записывают на круго­вой диаграмме (рис. 3.13, б), где отмечают соответствующие поло­жения. Радиальные зазоры а₁ – а₄ обычно записывают снаружи окружности, а торцевые Т₁ – Т₄ – внутри.

При проверке центровки по скобам вращают полумуфты в одну сторону. В каждом положении перед замером зазоров сближают полумуфты до предела и затягивают все фундаментные болты элек­тродвигателя. Центровку по круговой диаграмме ведут до тех пор, пока не будут одинаково расположены на одном диаметре ради­альные зазоры и соответствующие им торцевые.

Для частот вращения вала 1500; 750; 500 об/мин допусти­мая разница диаметрально противоположных зазоров между цент­ровочными скобами составляет 0,07 – 0,11; 0,1 – 0,12; 0,15 – 0,2 мм соответст­венно.

Рис. 3.13. Центрирование осей валов по круговой диаграмме:

а – положение полумуфт, при котором за­меряют зазоры между центровочными ско­бами, б – круговая диаграмма

Для получения равенства зазоров между центровочными скоба­ми в диаметрально противоположных положениях осторожно пе­ремещают электродвига­тель в горизонтальной пло­скости отжимными болтами, а по высоте – рычагами или домкратами. При этом уменьшают или увеличива­ют общую толщину прокла­док под соответствующими лапами электродвигателя. Нельзя перемещать элект­родвигатель ударами кувал­ды. После каждого переме­щения привода туго затяги­вают болты, которыми элек­тродвигатель крепится к фундаментной раме.

Контрольную проверку правильности замеров при центровке выполняют в по­ложении I после поворота полумуфт на 360°. При по­вторном измерении зазоры в положении I должны быть равны зазорам, полученным при первоначальном изме­рении в этом же положении.

Для ускорения центровки валов применяются также центровочные скобы с микрометрическими винтами и клиновые домкраты.

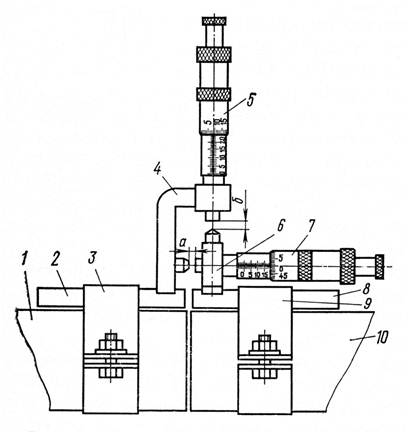

Центровочные скобы с микрометрическими винтами показаны на рис. 3.14. К концу 1 вала хомутом 3 крепится штатив 2 с крон­штейном 4 и микрометрическим винтом 5. На конце 10 вала закреп­ляется штатив 8 с кронштейном и микрометрическим винтом 7. Микрометрические винты 5 и 7 служат для измерения радиальных и осевых зазоров соответственно.

Рис. 3.14. Центровочные скобы с микромет­рическими винтами для центрирования ва­лов:

1, 10 – концы вала, 2, 8 – штативы, 3, 9 – хому­ты, 4, 6 – кронштейны,

5, 7 – микрометрические винты

Зазоры измеряют так же, как и при обычной центровке. При совместном вращении обеих полумуфт (или валов) в четырех по­ложениях замеряют зазоры с помощью микрометрических винтов, возвращая каждый раз винт в первоначальное положение. Исполь­зование микрометрических винтов повышает точность замеров и ускоряет цент­ровку.

Перемещение тяжелых электродвигателей при цент­ровке в вертикальной пло­скости производят клиновы­ми домкратами (рис. 3.15), которые устанавливают между фундаментом (фундаментной рамой) и электро­двигателем. Домкрат состоит из корпуса 4,винта 3,верхнего 2 и нижнего 1 клиньев. Домкрат заводится под электродвигатель клиновой частью и при вращении винта клин 1 приподнимает клин 2,поджимающий электродвигатель.

Рис. 3.15. Клиновой домкрат для центрирования валов:

1, 2 – нижний и верхний клинья, 3 – винт, 4 – корпус
