Профиль трассы

Распространение радиоволн в реальных условиях

Влияние поверхности земли и тропосферы учитывается так называемым множителем ослабления поля свободного пространства V (сокращенно — множи­телем ослабления).

В общем случае формула для расчета мощности сигнала на входе прием­ника имеет вид

P _прм = P _{0 прм} V², (2.8)

где P _{0 прм} определяется формулами (2.1), (2.2). На практике величину V удобно выражать в децибелах:

V _дБ = 20 lg V =10 lg (P _прм / P _{0 прм}). (2.9)

Ослабление при передаче энергии в реальных условиях (между выходом пе­редатчика и входом приемника)

(P _прм / P _прд) = G _прд + η_прд + η_прм + G _прм + W ₀ + V. (2.10)

где W ₀ определяется по формуле (4),а все величины даны в децибелах. «По­тери передачи» (в децибелах)

L ₀ = L_{b 0} – V – G _прд – G _прм – η_прд – η_прм. (2.11)

Множитель ослабления V зависит от протяженности трассы, длины волны, высот антенн, рельефа местности, метеорологических параметров тропосферы. Значение V можно определить как теоретически, так и экспериментально путем измерения мощности сигнала на входе приемника P _прм. Из-за слож­ности и многообразия реальных природных условий практически невозможно соз­дать строгие методы расчета V. Судовлетворительной для практики точностью пользуются приближенными методами, учитывающими влияние рефракции и рельефа местности.

Рельеф местности при расчете и проектировании РРЛ учитывается с по­мощью профилей интервалов линии.

Профиль трассы отображает вертикальный разрез местности между сосед­ними радиорелейными станциями со всеми высотными отметками, включая строения, лес и т.д. (рис. 2.1). На профиле трассы необходимо указывать вод­ные поверхности: реки, болота, водохранилища. Построение продольных профи­лей осуществляется с помощью топографических карт после предварительного выбора трассы. Первоначально используют карты масштаба 1: 100 000 и 1: 50 000. В дальнейшем отдельные участки трассы, включая, критические точки, места установки станций вблизи населенных пунктов и пр., уточняются по картам более крупного масштаба (1: 25 000, 1: 10000 и т.д.) или непосредственно на местности. В настоящее время для построения профилей интервалов РРЛ ис­пользуется также метод аэрофотосъемки. На практике для удовлетворительных расчетов трасс точность построения профилей на критических участках должна быть не хуже ±3 м.

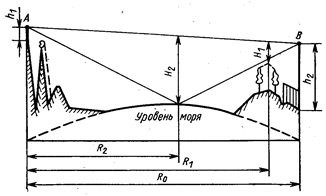

Рис. 2.1.Профиль трассы

Предельные ошибки не превышают удвоенной величины средней ошибки. Метод аэрофотосъемки в большинстве случаев дает погрешности не более ±3 м.

Для удобства при построении профилей используется параболический мас­штаб. Профили строят в прямоугольных координатах, откладывая расстояния не по дуге окружности, как в действительности, а по оси абсцисс, а высоты — не по радиусам, а по оси ординат. В этом случае линия, изображающая на профиле уровень моря или другой условный нулевой уровень, от которого от­считываются все высоты, имеет вид параболы:

y = (R ₀² / (2 а)) k_i (1 – k_i), (2.12)

где k_i = R_i / R ₀; (2.13)

k_i — относительная координата заданной точки; R_i — расстояние до текущей точки, а = 6370 км — геометрический радиус Земли.

Обычно профили трасс РРЛ строят для геометрического радиуса Земли. Построение профиля производят в следующей последовательности (см. рис. 2.1):

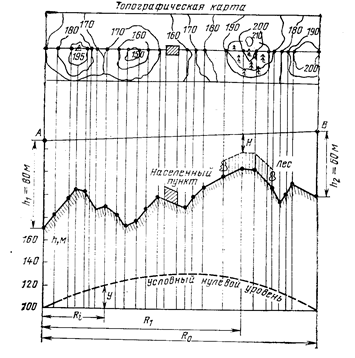

1. Наносят линию, изображающую уровень моря (или условный нулевой уровень), при этом точки определяют по формуле (2.12).

2. Пользуясь топографическими картами, наносят высотные отметки точек профиля относительно условного уровня и соединяют их линией.

3. На профиле наносят местные предметы.

4. Зная высоту подъема передающей и приемной антенн h ₁и h ₂, проводят линию АВ, соединяющую точки расположения передающей антенны А и прием­ной антенны В.

Просветом Н называют расстояние между линией АВ и профилем трассы. Просвет определяют графически в наиболее высокой точке профиля (см. рис. 1) или в точке отражения на достаточно ровных трассах (см. рис. 2.2). Встре­чаются интервалы РРЛ, где необходимо определять два просвета — в наиболее высокой точке и в точке отражения (см. рис. 2.3).

Точка отражения – это точка, в которой равны углы скольжения между касательной к профилю в данной точке и прямыми, проведенными из этой точки в пункты передачи и приема (см. рис. 2.2).

Рис. 2.2.Профиль трассы с одной точкой отражения

Рис. 2.3. Профиль трассы с двумя критическими участками

Просвет считается: – положительным, когда линия – АВ проходит выше наибо­лее высокой точки; отрицательным – когда эта линия пересекает профиль трассы. Если наиболее высокая часть профиля трассы покрыта лесом, то просвет Н определяется относительно верхушек деревьев, ибо лес для рассматриваемых диапазонов волн является непрозрачным препятствием.
