Компоновка Java

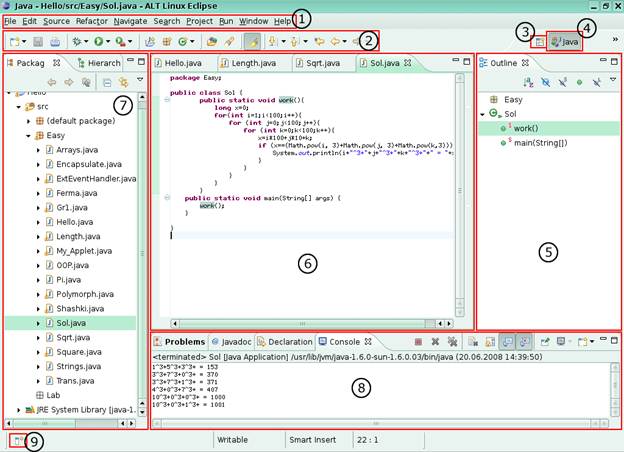

На рис. 6 можно выделить несколько основных элементов графического интерфейса пользователя среды Eclipse в компоновке Java.

Рис. 6. Компоновка Java

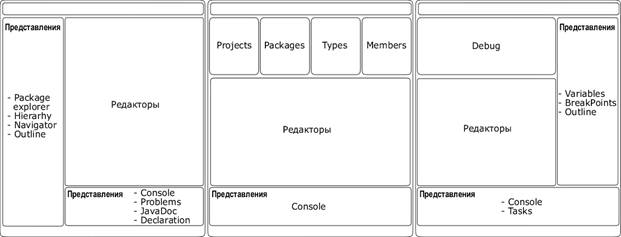

На рис. 7 изображены три основные компоновки, которые используются в работе над Java-приложениями. Каждая компоновка содержит свой набор различных панелей и представлений, а так же их форму и расположение.

Рис. 7. Компоновки Java, Java Browsing, Debug

Рассмотрим примерный состав возможных представлений на примере компоновки Java. Примерный состав компоновки Java будет следующий.

· Строка меню (№ 1, рис. 6).

Главное меню платформы Eclipse с набором функций для работы с проектами (подробно рассмотрена в следующем разделе).

· Панель инструментов (№2, рис. 6).

· Окно браузера проекта и иерархии (№ 7, рис. 6).

Предназначено для отображения структуры рабочего пространства проекта и представляет собой иерархическую структуру каталогов и файлов, входящих в проект.

· Окна представлений (№ 8, рис. 6).

Имеется 4 основных вкладки:

· Problems — предназначена для отображения ошибок при компиляции, а также во время написания программы;

· Javadoc — отображение комментариев к выбранным объектам;

· Declaration — отображение части кода, в котором происходит декларация выбранного объекта;

· Console — системная консоль, в которую происходит вывод данных программы.

· Перспективы (компоновки) (№ 3, рис. 6)

Позволяют переключаться из одной компоновки в другую. В пособии будут использоваться следующие компоновки: Java, Debug и Java Browsing (рис. 7);

· Редактор кода (№6, рис. 6)

Предназначен для ввода и редактирования исходного текста программ Java.

· Интерфейс пользователя

Рассмотрим подробнееназначение основных компонентов, составляющих интерфейс пользователя. В нашем пособии мы в основном будем работать с компоновкой Java.

Таблица 3
