Определение различных нагрузок в механике грунтов

Ркр1=?

а)φ=0, С не равно 0

б)φ и С не равны нулю.

Определим необходимую нагрузку из условия предельного равновесия (состояния) в произвольной точке.

Определение впервые было сделано Пузыревским в 1923 году. Автор назвал данную нагрузку пределом пропорциональности для использования теории упругости.

Допущения при выводе:

напряжения считают в условиях плоской задачи. (Митчел,Фламан).

Учитывают природное давление (гидростатика).

Давление грунта в котловане σzgo=γ•d.

Используют положения линейной теории упругости.

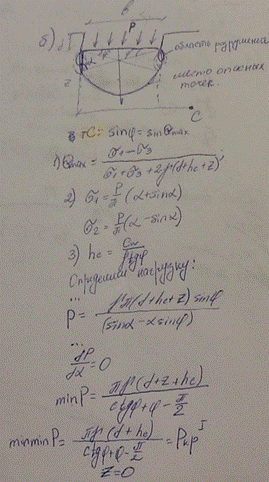

Выпишем для точки С условия предельного состояния.

Использовав данное выражение определяем нагрузку.

Для точки необходимо знать минимальную нагрузку.

Покажем линию, по которой будет происходи

ть разрушение основания.

В начале определения нагрузки автор допускал области разрушения, а в конце он их полностью исключил.

2) Рдопустимое=?

Маслов объяснил возможность увеличения нагрузки до Рдоп, при которой еще

возможно использовать теорию упругости.

3) СНиП 2.02.01-83* основания зданий и сооружений.

а) φ=0, С=const

R=Po=Pkp(1)=π•S

б) φ=const, С=const (так же смотри рисунок выше). См.лаб с учетом котлована.

Среднее давление на подошве фундамента=Рср.

Ро—дополнительное давление.

Осадку фундаментов расчитывают именно на дополнительное давление.

Посмотри в лаб работе R'=...

2) СНиП 2.05.03—84* "Мосты и трубы".

R=1,7•{Ro•[1+K1(b-2)]+K2•γ•(d-3)}

Ro—условное сопротивление грунта.

Для одного и того же грунта, если посчитать расчетное сопротивление по разным формулам, то получится следущее:

Rмт < Rос.

В данном случае для транспортных сооружений специально был занижен порог для расчетного сопротивления,так как нагрузки постоянно растут и надо сохранить некоторый резерв для проектирования.

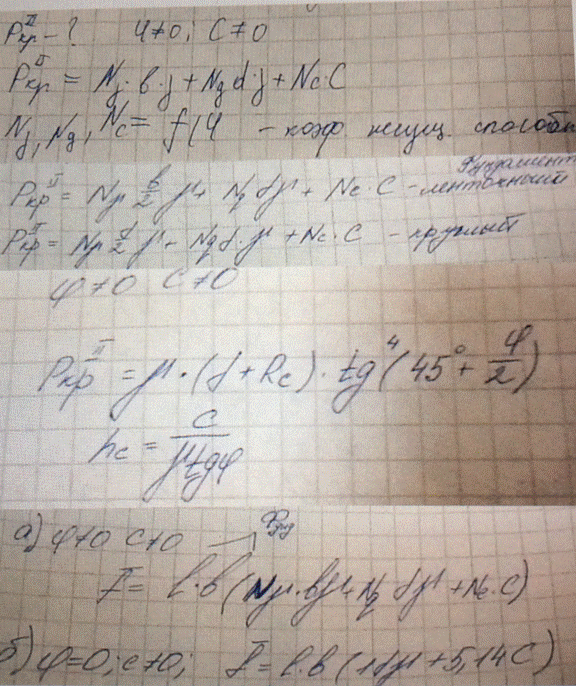

4) Ркр(2) является границей между второй и третей фазами и пределом несущей способности сооружения.

Группы методов определения данной нагрузки.

метод Паукера 1856г. Идея позволяющая строить сооружения на песке.

Ркр(2) соответсвует выдавливанию точки,лежащей чуть за границей столба, при z=o, вверх.

метод Прандтля—Терцаги 1921-1923гг. (ЭМПИРИЧЕСКИЙ).

В основании выделяется три типа блоков: I—уплотненное ядро, II—промежуточные бобласти, III—массивы грунта, смещающиеся вверх.

За Ркр(2) принемалась та нагрузка, при которой III блоки начинают движение.

метод Соколовского 1944 "Теория предельного равновесия". (Теоретический)

Здесь использованы три дифференциальных уравнения, описывающие грунт. Не смотря на одинаковую структору формул надо внимательно выбирать коэффициенты несущей способности.

графический метод представляет собой нанесение различных поверхностей скольжения, на которых наблюдается следующие соотношения:

τ=S

Наносят линии прямолинейных участков, логорифмических и круглоцилиндрических. Если грунты неоднородны, то используется данный метод.

3 и 4 методы внесены в снип.

Определение несущей способности основания.
