Склоны и откосы

Предельные состояния.

Существуют три предельных состояния. В механику грунтов используют только два из них.

По несущей способности (по прочности и устойчивости).

По деформациям (по осадкам, прогибам и кренам).

(–) По трщеностойкости. (Жб)

Основным предельным стостоянием в механике грунтов является 2:

Р<=R

Если условие выполняется, то—>Расчет осадки. Считают только в некоторых случаях, например: сооружение расположено на краю откоса,действуют большие горизонтальные нагрузки, сооружение стоит на скальном основании.

P<=Pkp(2)

Основная идея состоит в оценке устойчивости склонов и откосов, которые по различным причинам могут эту устойчивость терять.

Причиной нарушения устойчивости является сдвиг, происходящей под действием внешних сил.

Существует две группы методов по оценки устойчивости склонов и откосов.

Обрушение со срезом и вращением. (Насыпи, выемки, склоны речных долин, предгорья, склоны водохранилищь и тд.)Грунты: аллювий, делювий и элювий. Однородные склоны и откосов. Рассчет по методу кругло-цилиндрической поверхности скольжения (КЦПС).

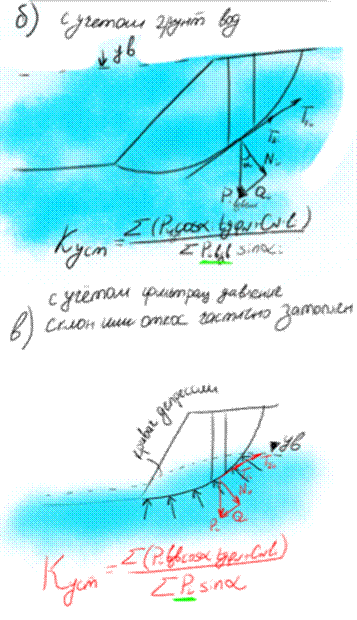

Метод развивался с 1916 по 1964 гг.Сущесивуют три разновидности расчетов.а-без учета грунтовых вод.б-с учетом грунтовых вод.в-с учетом

фильтрационного давления.

Главная задача была в нахождении центра поверхности скольжения, когда коэффициент устойчивости будет минимален. Есть так же три способа нахождения этого коэффициента: 3- по графику Ямбу.

б) склоны и откосы полностью затоплены.(Стены дамб)

в) склоны в долине рек.

2) Данная группа методов появилась для случаяобрушения склонов и откосов по форме сдвиг (скольжение или оползание). То есть обрушения более поверхностные. Обычно характерно для движения некоренных пород по коренным.

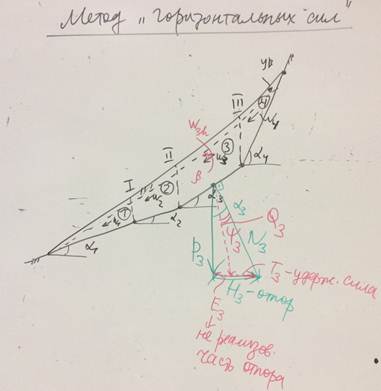

Метод горизонтальных сил (Маслова) и метод Шахунянцева.

Hi=Pi•tgαi

Ei=Pi•tg(αi-ψi)

Ti=Hi-Ei=Pi(tgαi-tg(αi-ψi)

ψ-угол сдвига.

hi-толщина блока по линии центра тяжести.

Без учета грунтовой воды:

Кзап=ΣТi/ΣHi

Η<0 при ψi>αi.

2) с учетом грунтовой воды:

Кзап=ΣΤi/(ΣHi+ΣWi•cosβi)
