Золотниковое воздухораспределение

Золотниковое воздухораспределительное устройство обеспечивает значительно меньший расход сжатого воздуха, чем клапанное, но имеет большие поверхности трения, в связи, с чем более требовательно в эксплуатации.

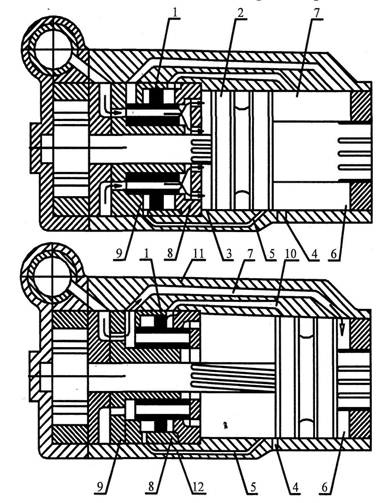

Золотниковое воздухораспределительное устройство (рис. 35) состоит из пологоцилиндрического золотника 1, который перемещается в корпусе золотниковой коробки 9 с крышкой 8 в начале рабочего хода золотник находится в крайнем левом положении, и сжатый воздух через сверления в золотнике поступает в заднюю полость 3 перфоратора. Поршень 2 перемещается вперёд, совершая рабочий ход, но перед тем, как открыть выхлопное отверстие 4 для выхода сжатого воздуха из задней полости цилиндра в атмосферу и уменьшения давления в ней, открывает дополнительный канал 5. Сжатый воздух по каналу 5 попадает в задний кольцевой просвет золотниковой коробки, создаёт давление на буртик золотника и принудительно перемещает его в правое крайнее положение. При этом прекращается подача сжатого воздуха в заднюю полость цилиндра и открывается в переднюю полость 6 цилиндра по каналу 7. Тем временем, поршень, продолжая двигаться вперёд, открывает выхлопное отверстие 4 и наносит удар по хвостовику бурового инструмента. В следующее мгновение начинается холостой ход под действием давления сжатого воздуха, поступающего по каналу 7 в переднюю полость 6 цилиндра. Поршень совершает холостой ход, но прежде чем открыть выхлопное отверстие 4 открывает канал 10, по которому сжатый воздух поступает в передний кольцевой просвет золотниковой коробки 9 и, нажимая на буртик золотника 1, принудительно передвигает его назад - в исходное положение. Уменьшение противодавления перемещающемуся золотнику достигается постоянным соединением с атмосферой дополнительных каналов 10 и 5 отверстиями 11 и 12 небольшого сечения.

Золотниковое воздухораспределение применяется в наиболее мощных перфораторах с небольшой частотой ударов.
