Виды оградительных средств защиты. Предохранительные уст

Оградительные средства защиты препятствуют появлению человека в опасной зоне. Применяются для изоляции систем привода машин и агрегатов, зон обработки заготовок, для ограждения токоведущих частей, зон интенсивных излучений и т. д. Ограждаются также рабочие зоны, расположенные на высоте (леса и т.п.).

Оградительные устройства делятся на три группы:

1) стационарные (несъемные) – периодически демонтируются для осуществления вспомогательных операций (смены рабочего инструмента, смазывания и т.д.) (рис. 2.8);

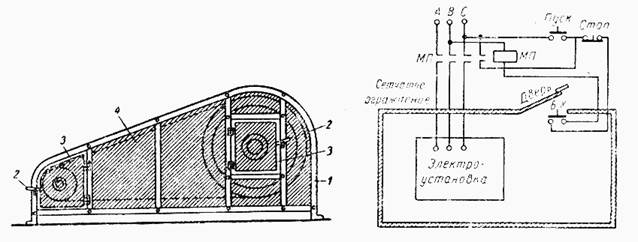

Рисунок 2.8 – Оградительные стационарные устройства

2) подвижные (съемные) – представляют собой устройство, сблокированное с рабочими органами механизма или машины. Оно закрывает доступ в рабочую зону при наступлении опасного момента (рис. 2.9.)

Рисунок 2.9 – Подвижное оградительное устройство

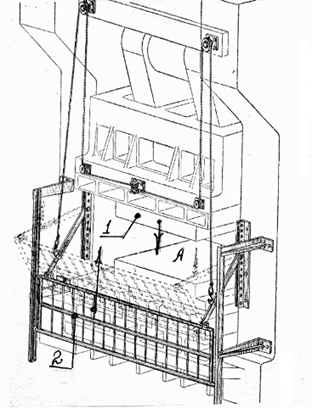

На рис. 2.9. приведено подвижное оградительное устройство для пресса. При опускании пуансона 1 оградительная решетка 2 с некоторым опережением перекрывает опасную зону А.

3) переносные - являются временными, их используют при ремонтных и наладочных работах, например, на постоянных рабочих местах сварщиков для защиты окружающих от воздействия электрической дуги и ультрафиолетовых излучений (выполняются в виде щитов высотой 1,7 м).

Предохранительные защитные средства предназначены для автоматического отключения агрегатов и машин при выходе какого-либо параметра оборудования за пределы допустимых значений или попадании в опасную зону человека.

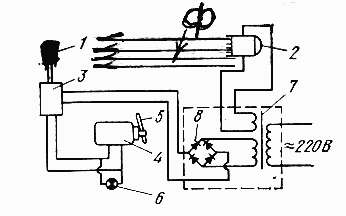

В качестве примера на рис. 2.10 приведены фотоэлектрические (а) и изотопные (б) предохранительные устройства. При пересечении светового луча Ф (рис. 4,а) датчик 1 подает сигнал на исполняющее устройство, которое отключает установку. На рис. 2.10,б приведено устройство для защиты рук. При приближении руки с a-излучателем к камерам 1 (Гейгера) устройство отключает установку.

а)

б)

Рисунок 2.10 – Предохранительные защитные устройства:

а) фотоэлектрические; б) изотопные
