Выверка оборудования на фундаменте

Установленное на фундамент оборудование выверяют в двух плос­костях — горизонтальной и вертикальной. Цель выверки в горизон­тальной плоскости — установить оборудование так, чтобы главные ■оси оборудования совпадали с главными осями, перенесенными с проекта на фундамент. Для этого по рискам, соответствующим главным разбивочным осям фундамента, натягивают струны. Опуская отвесы с определенных точек струны на точки, расположенные на осях оборудования, добиваются совпадения осей фундамента и агре­гата.

Отклонение главных осей фундамента и оборудования не должно превышать 30 мм. Установив оборудование в горизонтальной плос­кости по проекту, заводят и подвешивают на гайках анкерные болты, затем выверяют положение оборудования в вертикальной плоскости. Цель выверки в вертикальной плоскости — установить оборудование ^строго горизонтально, не меняя его положения относительно главных осей фундамента.

Выверку в вертикальной плоскости выполняют:

на специальных домкратах (рис. 4.1, а), устанавливаемых на фундамент; после затвердения цементной подливки их убирают;

на нивелировочных (регулировочных) встроенных болтах 1 (рис. 4.1, б), опираемых нижним, закругленным, концом на металли­ческую подкладку 2; после затвердевания цементной подливки их опускают;

на специальных клиновых подкладках 1 (рис. 4.1, в), изготовля­емых из стали, с уклоном от 1: 30 до 1: 40 так, чтобы при любой

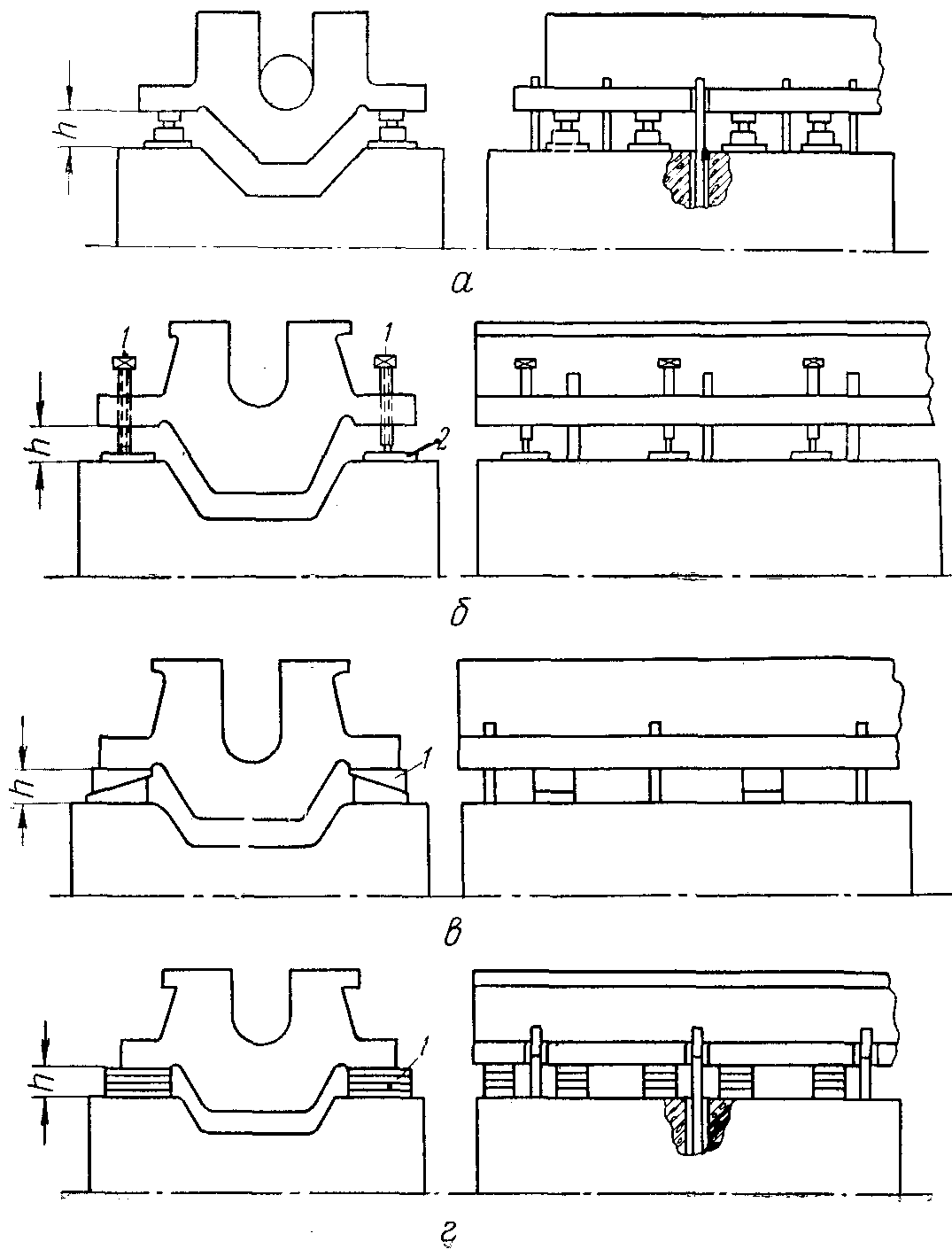

Рис. 4.1. Схемы выверки обо­рудования на фундаменте в вер­тикальной плоскости.

величине подклинивания сохранялась параллельность поверхностей, контактирующих с фундаментом и рамой агрегата; поверхность клиньев тщательно обрабатывают для обеспечения их хорошей приле-.таемости;

на плоскопараллельных металлических подкладках 1 (рис. 4.1, г), различной толщины, чтобы можно было подобрать необходимую высоту. Горизонтальность оборудования проверяют при помощи уровней '(ватерпасов), у которых цена деления в 1° соответствует уклону 0,1 мм/м. Слесарный уровень изготовляют с неподвижно установлен­ной рабочей ампулой и с регулируемой ампулой.

Применяют также рамный уровень (рис. 4.2), который позволяет одновременно измерить горизонтальность и вертикальность двух проверяемых поверхностей. Особенностью рамного уровня является наличие двух рабочих ампул. Характеристика уровней приведена в табл. 4.1.

Гидростатический уровень (рис. 4.3) позволяет измерять высот­ное положение точек, расположенных далеко (до 150 м) одна от дру­гой, и получать высокую точность выверки (до ±0,01 мм).
