II. Работа с графикой





Цель работы: закрепить навыки работы с графическими объектами в текстовом редакторе MS Word.

Рисование выполняется:

через Вставка – Фигуры (см рисунок "4-а" (MS Word, версия 2007);

при помощи панели инструментов Рисование (Вид - Панели инструментов - Рисование) (см. рисунок "4-б" и "4-в" (MS Word, версия 2003)).

Затем надо выбрать нужную фигуру и нарисовать ее.

Далее следует использовать меню Формат, выбрав предварительно нужный объект.

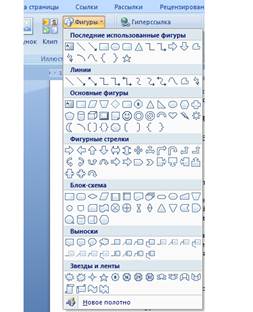

Рисунок 4-а. Выпадающее окно рисования в MS Office Word 2007





Рисунок 4-б. Панель инструментов Рисование

в MS Office Word 2003





Рисунок 4-в. Инструмент Фигуры на панели инструментов Рисование

в MS Office Word 2003





Задание 4

При помощи панели Рисование выполнить геометрические построения, аналогичные приведенным на рисунке 5. Это может быть произвольная объемная геометрическая фигура с наклонным сечением: например, усеченная пирамида, конус и др. Не забудьте обозначить необходимые геометрические точки и характеристики: вершины, радиусы и пр. Выбирайте правильный тип линий (видимый или невидимый; сплошная линия или пунктир).

При построении рекомендуется использовать инструменты:

Линия, Цвет линии, Тип штриха, Надпись.

Формат - Надпись.

Действия - Порядок.

После того, как вся фигура построена и вершины (радиусы) подписаны: нужно сгруппировать объекты. Инструмент:

Действия - Группировка.



Примерный ход работы:

1. Нарисовать линии. Задать цвет и тип линий. Задать порядок линий относительно друг друга.

2. При помощи инструмента Надпись подписать вершины. Для всех надписей задать в Формате надписи... :

Заливка - нет цвета (нет заливки). Обратите внимание, что "белый цвет" и "нет цвета" - это разные характеристики.

Линии - нет цвета (нет линий). Обратите внимание, что "белый цвет" и "нет цвета" - это разные характеристики.

3. Разместить надписи рядом с соответствующими элементами геометрического тела.



4. Выделить ВСЕ объекты и сгруппировать их.

5. Подписать рисунок.

Рисунок 5. Геометрические построения



Задание 5

Выполнить структурную схему (см. рисунок 6). Дизайн схемы произвольный. Можно выполнить другую структурную схему на свое усмотрение.

Использовать инструменты:

Автофигуры – Основные фигуры.

Надпись.

Формат-Надписи.

Стрелки.

Объем-Настройка объема.

Действия - Группировать.


Примерный ход работы:

1. Нарисовать прямоугольники и задать их цвет. Настроить объем данных прямоугольников.

Примечание: удобно сначала нарисовать один такой прямоугольник (задать цвет его линий и заливки, настроить объем). А потом скопировать его нужное количество раз. После этого изменить размер каждой скопированной фигуры, при необходимости.

2. При помощи контекстного меню выбрать команду Добавить текст... (Текст..., Изменить текст...) поработать с текстом внутри каждого объемного тела. Набрать нужный текст и отформатировать его (задать размер и цвет текста, выбрать выравнивание по центру и так далее). При необходимости изменить размер самих фигур (например, если текст не помещается).

3. Разместить полученные части рисунка так, чтобы между ними можно было нарисовать стрелки.

4. Нарисовать стрелки. Задать их формат: цвет линии, тип линии (толщина) и так далее.

5. При помощи объекта Надпись подписать стрелки. Примечание: не забудьте изменить цвет линии (нет линий) и цвет заливки (нет заливки).

6. Проверьте размещение объектов относительно друг друга. В том числе можно переместить их или воспользоваться инструментом Рисование (Действия) - Порядок.

7. Сгруппируйте все объекты. Рисование (Действия) - Группировать.

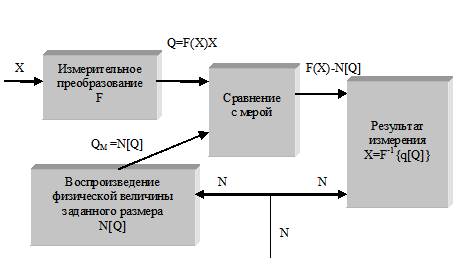

Рисунок 6



Задание 6

Оформить произвольного содержания объявление (примерный образец - рисунок 7), используя возможности рисования.

Наш пример объявления не повторять!

Примените инструменты:

Автофигуры - Звезды и ленты. Формат - Заливка - Способы заливки. Формат - Положение - Вокруг рамки.

Объект WordArt. Формат - Положение - Вокруг рамки.

Надпись. Формат надписи.

Объем - Настройка объема.

Добавить рисунок.

и др.



Рисунок 7



III. Работа с таблицами

Задание 7

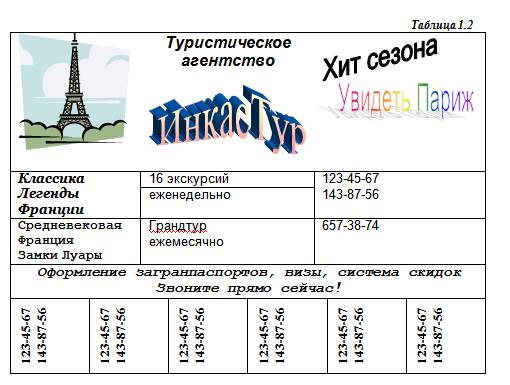

Составить объявление произвольного содержания, оформляя его в таблице (образец – табл. 1.2, представленная на рисунке 8). Наш пример содержания не повторять! В табличку вставьте изображение своего логотипа, вместо, например, картинки Эйфелевой башни.

Используйте возможности построения таблиц:

· Таблица - Вставить, Разбить ячейки, Объединить ячейки, Границы;

· Вставка – Рисунок - Картинки (или из файла);

· Добавить объект WordArt

· Шрифт

· Формат-Направление текста

Рисунок 8



Задание 8

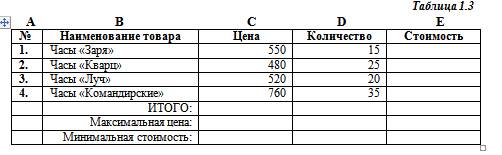

Создайте таблицу по образцу (табл. 1.3, представленная на рисунке 9).

Наименование товаров и числа выберите произвольные. Наши значения не повторять! Подсчитайте стоимость каждого товара по формуле. Подсчитайте общее количество и общую стоимость. Нумерацию столбцов (A, B, C, D, E) не пишите. Данные обозначения введены нами для указания точной адресации ячеек. Все расчеты выполняйте только в текстовом редакторе, НЕ ПЕРЕХОДЯ в MS Excel.

Рисунок 9



Примерный ход работы:

1. Создать таблицу из 5 столбцов и 8 строк. Заполнить ее данными.

2. Ввести формулу для подсчета общей стоимости часов «Заря»:

Установить курсор в ячейку E2 - в столбце Стоимость, напротив часов "Заря";

Выполнить команду Таблица - Формула.

В открывшемся диалоговом окне ввести формулу =C2*D2 обязательно латинскими буквами.

В этом же диалоговом окне выбрать Формат числа – денежный ###0,00р.

Нажать ОК.

В ячейке появится результат вычисления.

3. Аналогично рассчитать стоимости всех видов часов.

4. В строке ИТОГО найти сумму всех цен, найти общее количество всех товаров, найти итоговую стоимость всех товаров.

Сумма всех цен. Установить курсор в ячейку C6. Выполнить команду Таблица - Формула: =SUM(ABOVE), OK.



Общее количество всех товаров. Установить курсор в ячейку D6. Выполнить команду Таблица - Формула: =SUM(ABOVE), OK.

Итоговая стоимость всех товаров Установить курсор в ячейку E6. Выполнить команду Таблица - Формула: =SUM(ABOVE), OK.

5. В ячейке С7 определить максимальную цену.

Установить курсор в ячейку C7. Выполнить команду Таблица – Формула - Вставить функцию - MAX().

В скобках указать диапазон ячеек (C2:C5). Будет выбрана максимальная цена товара.

Нажать ОК.

6. Аналогично найти в таблице минимальную стоимость.



Задание 9

1. Создать таблицу произвольного содержания на четыре различных параметра (например, частично табл. 1.3 из задания 8). Отформатировать ее.

2. Для создания диаграммы выделить таблицу (все, кроме номеров, то есть кроме первого столбика).

3. Выполнить команду Вставка – Объект - Диаграмма Microsoft Graph.

4. При необходимости отредактировать данные в открывшемся диалоговом окне Таблица данных.

Для этого можно скопировать таблицу с Вашими данными в буфер обмена. А затем вставить ее в ячейки (в диалоговом окне Таблица данных).

При этом важно, чтобы не осталось "лишних" столбцов. В этом случае надо удалить весь столбец.

Примечание: если диалоговое окно Таблица данных закрылось (или изначально не открылось), то его можно открыть, выполнив двойной щелчок на диаграмме.

5. Щелкая мышью на диаграмме, выделить каждый элемент (стены, ряды, оси значений и т.д.). Настроить каждый из них отдельно, управляя правой кнопкой мыши для вызова контекстного меню.

6. Подписать диаграмму, оси координат, легенду, задайте единицы измерения и т.д.

В том числе использовать команду Параметры диаграммы.

ВАЖНО: Ваша диаграмма должна быть хорошо читаемой, то есть на ней должны быть сделаны все необходимые надписи.

7. Выполнить нумерацию полученного рисунка.
