Компрессоры КТ-6, КТ-7, КТ-6 Эл




Компрессоры КТ-6, КТ-7 и КТ-6Эл широко применяются на тепловозах и электровозах. Компрессоры КТ-6 и КТ-7 приводятся в действие либо от коленчатого вала дизеля, либо от электродвигателя, как например, на тепловозах 2ТЭ116. Компрессоры КТ-6Эл приводятся в действие от электродвигателя.

Общее устройство компрессора КТ-6 показано на рис. 3.2.

Компрессор КТ-6 – двухступенчатый, трехцилиндровый, поршневой с W- образный расположением цилиндров.

Компрессор КТ-6 состоит из корпуса (картера)18, двух цилиндров 29 низкого давления (ЦНД), имеющих угол развала 120°, одного цилиндра 6 высокого давления (ЦВД), холодильника 8 радиаторного типа с предохранительным клапаном 10, узла шатунов 7 и поршней 2, 5.

Корпус 18 имеет три привалочных фланца для установки цилиндров и два люка для доступа к деталям, находящимся внутри. Сбоку к корпусу прикреплен масляный насос 20 с редукционным клапаном 21, а в нижней части корпуса помещен сетчатый масляный фильтр 25. Передняя часть корпуса (со стороны привода) закрыта съемной крышкой, в которой расположен один из двух шарикоподшипников коленчатого вала 19. Второй шарикоподшипник расположен в корпусе со стороны масляного насоса.

Все три цилиндра имеют ребра: ЦВД выполнен с горизонтальным ребрами для лучшей теплоотдачи, а ЦНД имеют вертикальные ребра для придания цилиндрам большей жесткости. В верхней части цилиндров расположены клапанные коробки 1 и 4.

Коленчатый вал 19 компрессора – стальной, штампованный с двумя противовесами, имеет две коренные шейки и одну шатунную. Для уменьшения амплитуды собственных колебаний к противовесам винтами 23 прикреплены дополнительные балансиры 22. Для подвода масла к шатунным подшипникам коленчатый вал снабжен системой каналов, показанных на рис. 3.2. пунктиром.





Рис. 3.2. Компрессор КТ-6



1- клапанная коробка цилиндра низкого давления - ЦНД (первой ступени); 2- поршень ЦНД; 3- сапун; 4- клапанная коробка цилиндра высокого давления – ЦВД (второй ступени); 5- поршень ЦВД; 6- цилиндр высокого давления (ЦВД); 7- узел шатунов; 8- холодильник; 9- всасывающий воздушный фильтр; 10- предохранительный клапан; 11- рым-болт; 12- кронштейн вентилятора; 13- болт регулировки натяжения ремня вентилятора; 14- вентилятор; 15- тройник для присоединения трубопровода от регулятора давления; 16- манометр давления масла; 17- бачок для гашения пульсаций стрелки манометра; 18- корпус (картер); 19- коленчатый вал; 20- масляный насос; 21- редукционный клапан; 22- дополнительный балансир; 23- винт крепления дополнительного балансира; 24- шплинт; 25- масляный фильтр; 26- указатель уровня масла (щуп); 27- пробка для залива масла; 28- пробка для слива масла; 29- цилиндр низкого давления (ЦНД); 30- поршневой палец.

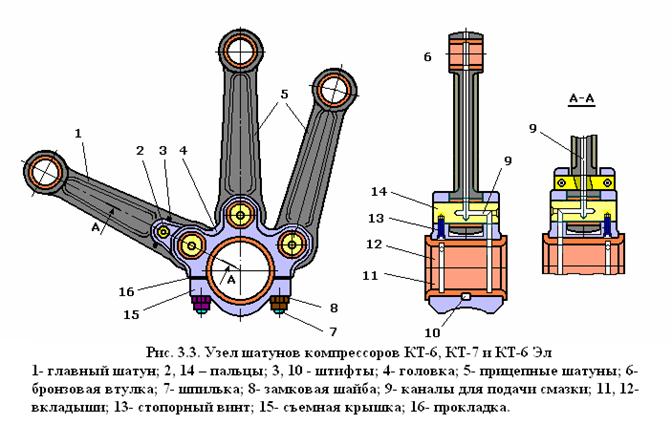

Узел шатунов (Рис. 3.3.) состоит из главного 1 и двух прицепных 5 шатунов, соединенных пальцами 14, застопоренными винтами 13.

Главный шатун выполнен из двух частей – собственно шатуна 1 и разъемной головки 4, жестко соединенных между собой пальцем 2 со штифтом 3 и пальцем 14. В верхние головки шатунов запрессованы бронзовые втулки 6. Съемная крышка 15 прикреплена к головке 4 четырьмя шпильками 7, гайки которой стопорятся замковой шайбой 8. В расточке головки 4 главного шатуна установлены два стальных вкладыша 11 и 12, залитые баббитом. Вкладыши удерживаются в головке за счет натяга и стопорения штифтом 10. Зазор между шейкой вала и подшипником шатуна регулируется прокладками 16. Каналы 9 служат для подачи смазки к верхним головкам шатунов и к поршневым пальцам.

Основным преимуществом данной системы шатунов является значительное уменьшение износа вкладышей и шатунной шейки коленчатого вала, которое обеспечивается передачей усилий от поршней через головку сразу на всю поверхность шейки.

Поршни 2 и 5 (рис. 3.2.) – литые чугунные. Они присоединяются к верхним головкам шатунов поршневыми пальцами 30 плавающего типа. Для предотвращения осевого перемещения пальцев поршни снабжены стопорными кольцами. Поршневые пальцы ЦНД – стальные, пустотелые, поршневые пальцы ЦВД сплошные. На каждом поршне установлены по четыре поршневых кольца: два верхних – компрессионные (уплотнительные), два нижних – маслосъемные. Кольца имеют радиальные пазы для прохода масла, снятого с зеркала цилиндра.

Клапанные коробки внутренней перегородкой разделены на две полости: всасывающую (В) и нагнетательную (Н). (Рис.3.4.).







В клапанной коробке ЦНД со стороны всасывающей полости прикреплен всасывающий воздушный фильтр 9 (рис. 3.2.), а со стороны нагнетательной полости – холодильник 8. Корпус 6 клапанной коробки (рис. 3.4.) снаружи имеет ребра и закрыт крышками 3 и 15. В нагнетательной полости помещен нагнетательный клапан 4, который прижат к гнезду в корпусе с помощью упора 5 и винта 2 с контргайкой 1. Во всасывающей полости расположен всасывающий клапан 8 и разгрузочное устройство, необходимое для переключения компрессора в режим холостого хода при вращающемся коленчатом вале. Разгрузочное устройство включает в себя упор 9 с тремя пальцами, стержень 11, поршень 13 с резиновой диафрагмой 14 и две пружины 10 и 12.

Крышка 3 и седла клапанов уплотнены прокладками 18 и 7, а фланец стакана 16 – асбестовым шнуром 17.


Рис. 3.5. Всасывающий (а) и нагнетательный (б) клапаны компрессора КТ-6

1- седла; 2- большие клапанные пластины; 3- малые клапанные пластины; 4- конические ленточные пружины; 5- обоймы (упоры); 6- корончатые гайки; 7- шпильки.



Всасывающие и нагнетательные клапаны (Рис. 3.5.) состоят из седла 1,

обоймы (упора) 5, большой клапанной пластины 2, малой клапанной пластины 3, конических ленточных пружин 4, шпильки 7 и корончатой гайки 6. Седла 1 по окружности имеют по два ряда окон для прохода воздуха. Нормальный ход клапанных пластин 2,5 – 2,7 мм.

Разгрузочные устройства компрессора КТ-6 работают следующим образом: как только давление в ГР достигнет 8,5 кгс/см2 регулятор давления открывает доступ воздуха из резервуара в полость над диафрагмой 14 (рис. 3.4.) разгрузочных устройств клапанных коробок ЦНД и ЦВД. При этом поршень 13 переместится вниз. Вместе с ним после сжатия пружины 10 опустится вниз и упор 9, который своими пальцами отожмет малую и большую клапанные пластины от седла всасывающего клапана. Компрессор перейдет в режим холостого хода, при котором ЦВД будет всасывать и сжимать воздух, находящийся в холодильнике, а ЦНД будут засасывать воздух из атмосферы и выталкивать его обратно через воздушный фильтр. Это будет продолжаться до тех пор, пока в ГР не установится давление 7,5 кгс/см2 , на которое отрегулирован регулятор. При этом регулятор давления сообщит полость над диафрагмой 14 с атмосферой, пружина 10 поднимет упор 9 вверх и клапанные пластины прижмутся к седлу своими коническими пружинами. Компрессор перейдет в рабочий режим.

Компрессор КТ-6Эл при достижении в ГР определенного давления в режим холостого хода не переводится, а отключается регулятором давления.

В процессе работы компрессора воздух между ступенями сжатия охлаждается в холодильнике радиаторного типа (Рис. 3.6.).


Рис. 3.6. Холодильник компрессоров КТ-6, КТ-7, КТ-6Эл.

1,3- радиаторные секции; 2,5- соединительные планки; 4- болт костыльковый; 6,10,12- фланцы; 7,15- патрубки; 8- медные трубки; 9- верхний коллектор; 11,14 – перегородки; 13- предохранительный клапан; 16- спускной краник. А, Б – привалочные фланцы.



Холодильник состоит из верхнего 9 и двух нижних коллекторов и двух радиаторных секций 1 и 3. Верхний коллектор перегородками 11 и 14 разделен на три отсека. Секции радиаторов крепятся к верхнему коллектору на прокладках. Каждая секция состоит из 22 медных трубок 8, развальцованных вместе с латунными втулками в двух фланцах 6 и 10. На трубках навиты и припаяны латунные ленты, образующие ребра для увеличения поверхности теплоотдачи.

Для ограничения величины давления в холодильнике на верхнем коллекторе установлен предохранительный клапан 13, отрегулированный на давление 4,5 кгс/см2 .Фланцами патрубков 7 и 15 холодильник прикреплен к клапанным коробкам первой ступени сжатия, а фланцем 12 – к клапанной коробке второй ступени. Нижние коллекторы снабжены спускными краниками 16 для продувки радиаторных секций и нижних коллекторов и удаления скапливающихся в них масла и влаги.

Воздух, нагретый при сжатии в ЦНД, поступает через нагнетательные клапаны в патрубки 7 и 15 холодильника, а оттуда – в крайние отсеки верхнего коллектора 9. Воздух из крайних отсеков по 12 трубкам каждой радиаторной секции поступает в нижние коллекторы, откуда по 10 трубкам каждой секции перетекает в средний отсек верхнего коллектора, из которого через всасывающий клапан проходит в ЦВД. Проходя по трубкам, воздух охлаждается, отдавая свое тепло через стенки трубок наружному воздуху.

В то время как в одном ЦНД происходит всасывание воздуха из атмосферы, во втором ЦНД идет предварительное сжатие воздуха и нагнетание его в холодильник. В это же время в ЦВД заканчивается процесс нагнетания воздуха в ГР.

Холодильник и цилиндры обдуваются вентилятором 14 (рис. 3.2.), который установлен на кронштейне 12 и приводится во вращение клиновым ремнем от шкива, установленного на муфте привода компрессора. Натяжка ремня осуществляется болтом 13.

Сообщение внутренней полости корпуса компрессора с атмосферой осуществляется через сапун 3 (рис. 3.2.), который предназначен для ликвидации избыточного давления воздуха в картере во время работы компрессора.



Сапун (рис. 3.7.) состоит из корпуса 1 и двух решеток 2, между которыми установлена распорная пружина 3 и помещена набивка из конского волоса или капроновых нитей. Над верхней решеткой помещена фетровая прокладка 4 с шайбами 5, 6 и втулкой 7. На шпильке 10 шплинтом 11 закреплена упорная шайба 8 пружины 9.

При повышении давления в картере компрессора, например за счет пропуска воздуха, компрессионными кольцами, воздух проходит через слой набивки сапуна и перемещает вверх фетровую прокладку 4 с шайбами 5 и 6 и втулкой 7. Пружина 9 при этом оказывается сжатой. Сжатый воздух из картера компрессора выходит в атмосферу. При появлении в картере разрежения пружина 9 обеспечивает перемещение вниз прокладки 4, не допуская попадания в картер воздуха из атмосферы.

Смазка компрессора – комбинированная. Под давлением, создаваемым масляным насосом 20 (рис. 3.2.), смазываются шатунная шейка коленчатого вала, пальцы прицепных шатунов и поршневые пальцы. Остальные детали смазываются разбрызгиванием масла противовесами и дополнительными балансирами коленчатого вала. Резервуаром для масла служит картер компрессора. Масло заливают в картер через пробку 27, а его уровень измеряют маслоуказателем (щупом) 26. Уровень масла должен быть между рисками маслоуказателя. Для очистки масла, поступающего к масляному насосу, в картере предусмотрен масляный фильтр 25.



Масляный насос (рис. 3.8.) приводится в действие от коленчатого вала, в торце которого выштамповано квадратное отверстие для запрессовки втулки и установки в нее хвостовика валика 4. Масляный насос состоит из крышки 1, корпуса 2 и фланца 3, которые соединены между собой четырьмя шпильками 12 и центрируются двумя штифтами 11. Валик 4 имеет диск с двумя пазами, в которые вставлены две лопасти 6 с пружиной 5. Благодаря небольшому эксцентриситету, между корпусом насоса и диском валика образуется серповидная полость.

При вращении коленчатого вала лопасти 6 прижимаются к стенкам корпуса пружиной 5 за счет центробежной силы. Масло всасывается из картера через штуцер «А» и поступает в корпус насоса, где подхватывается лопастями. Сжатие масла происходит за счет уменьшения серповидной полости в процессе вращения лопастей. Сжатое масло по каналу «С» нагнетается к подшипникам компрессора.

К штуцеру «В» присоединена трубка от манометра. Для сглаживания колебаний стрелки манометра 16 (рис. 3.2.) вследствие пульсирующей подачи масла в трубопроводе между насосом и манометром помещен штуцер с отверстием диаметром 0,5 мм, установлены резервуар 17 объемом 0,25 л и разобщительный кран для отключения манометра.

Редукционный клапан (рис. 3.8.), ввернутый в крышку 1, служит для регулировки подачи масла к шатунному механизму компрессора в зависимости от частоты вращения коленчатого вала, а также для слива избытка масла в картер.

Редукционный клапан состоит из корпуса 7, в котором размещены собственно клапан 8 шарового типа, пружина 9 и регулировочный винт 10 с контргайкой и предохранительным колпачком.

По мере повышения частоты вращения коленчатого вала растет усилие, с которым клапан прижимается к седлу под действием центробежных сил, и, следовательно, для открытия клапана 8 требуется большее давление масла.

При частоте вращения коленчатого вала 400 об/мин давление масла должно быть не менее 1,5 кгс/см2.

Компрессор КТ-7 получает левое вращение коленчатого вала (если смотреть со стороны привода) вместо правого на компрессоре КТ-6. Это обстоятельство вызвало изменение конструкции вентилятора для сохранения прежнего направления потока охлаждающего воздуха, а также масляного насоса. В клапанных коробках компрессора КТ-6Эл отсутствуют разгрузочные устройства, поскольку этот компрессор не переводится в режим холостого хода, а останавливается. На этом компрессоре не нужен и резервуар для гашения пульсаций стрелки масляного манометра, так как относительно низкая частота вращения коленчатого вала компрессора и валика масляного насоса не дают заметной пульсации стрелки, а вибрация компрессора при такой частоте вращения вала практически отсутствует.
