Лабораторна робота № 5

ВИКОНАННЯ КРЕСЛЕНЬ ПОВЗДОВЖНІХ ТА ПОПЕРЕЧНИХ РОЗРІЗІВ БУДІВЛІ ПІДПРИЄМСТВА ХАРЧУВАННЯ

Мета і завдання роботи

Метою лабораторної роботи є ознайомлення з основними правилами виконання креслень розрізів будівлі закладу ресторанного господарства.

Завдання: виконати креслення повздовжнього та поперечного розрізів споруди підприємства харчування відповідно до плану, який виконувався на лабораторній роботі № 4.

Вихідні дані

1. Графічна частина лабораторної роботи № 4.

1. Разом з викладачем на плані намітити місця розрізів.

2. Виконати креслення повздовжнього та поперечного розрізів споруди закладу ресторанного господарства (формат А2 або А3, М 1:100).

3. Скласти та винести на аркуш з кресленням розрізів специфікацію обладнання, яке видно в розрізах.

4. Висновок (аналіз врахування нормативних вимог та рекомендацій щодо креслення розрізів будівлі підприємства харчування).

Рекомендації щодо порядку виконання роботи

Графічна частина даної лабораторної роботи виконується у відповідності до правил виконання креслень розрізів громадських будівель. Напрямок погляду для розрізу за планом споруди приймають, як правило, знизу вгору і справа наліво. Січна площина, як правило, повинна проходити по найбільш характерному місцю (віконних та дверних прорізах, сходовому маршу тощо). Розріз може бути ступінчастим для можливості отримання найбільш повної інформації про форму, конструктивні можливості та висотні розміри елементів будівлі.

Розрізи будівель позначають арабськими цифрами послідовно в межах основного комплекту робочих креслень. Дозволяється розрізи позначати великими літерами українського алфавіту. У назвах розрізів указують позначення відповідної січної площини (Розріз 1-1). Назви розрізів розташовують над їх зображеннями і не підкреслюють.

На розрізи наносять: координаційні осі; відмітки рівня землі, чистої підлоги поверхів і майданчиків; відмітку низу несучих конс­трукцій покриття одноповерхових будівель і низу плити покриття верхніх поверхів багатоповерхових будівель; розміри отворів. При цьому відмітки внут­рішні розмірів проставляють усередині розрізу, а відмітки перекриттів і несучих конструкцій проставляють поза розрізом одну над іншою, віддалені від стіни на 3-4 мм. Виносні лінії не доводять до стін. Відмітки указують в метрах з трьома десятинними знаками, які відокремлені від цілого числа комою. «Нульову» відмітку позначають без знаку, відмітки вище «нульової» – зі знаком «+», нижче «нульової» – зі знаком «-» (рис.5.1).

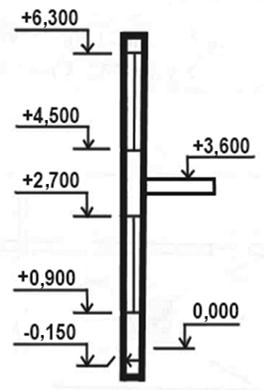

Рис.5.1 - Розміщення відміток на розрізах

Поверхню землі біля будівлі, якщо будівля на рівному майданчику, планують на відмітці -0,150. Прибудова рамп або інших спеціальних майданчиків змінює цей рівень.

Координатні осі виносять вниз, як на плані, в колах, позначають їх відповідними цифрами або буквами і вказують відстані між ними.

Для спрощення креслення розрізів дозволяється зображати лише ті конструкції, які знаходяться не далі найближчого ряду колон. З цієї причини не рекомендується зображати в розрізах вікна і двері зовнішніх стін та інші елементи, якщо вони у розріз не потрапляють. Виняток можуть становити розрізи по крайніх прогонах з видом на зовнішню стіну.

Перегородки по висоті обов’язково доводяться до стелі, тобто низу перекрит­тя або покриття. Підлога на ґрунті зображається однією суцільною основною лінією, підлога по перекриттю і крівлю в покритті - однією суцільною тонкою лінією незалежно від числа шарів в їх конструкції. Склад і товщина шарів по­криття вказується у виносному написі, як для багатошарової конструкції.

На зображеннях розрізів стінний матеріал, що є для даної споруди переважаючим, умовним зображенням не виділяється (перетин не штрихується). Контури стін наводяться жирною лінією (1 мм), а отвори - тонкою (0,5 мм).

Специфікація обладнання, яке видно в розрізах, розташовується над основним написом на відстані 10-12 мм.

Виконуючи розріз закладу ресторанного господарства, слід пам’ятати наступне:

- висоту надземних поверхів слід приймати не менше ніж 3,3м;

- для залів місткістю понад 150 місць дозволяється приймати висоту поверху 4,2м;

- висота приміщень для розміщення виробничих цехів приймається за технологічними вимогами, але не менше ніж: 3,0 м – за кількості місць до 150 включно; 3,3 м – від 150 до 300 місць і 3,9 м – понад 300 місць;

- висота приміщень гарячих цехів і мийних не повинна бути менше висоти суміжних з ними залів;

- висота надземного поверху визначається від рівня підлоги нижнього поверху до рівня підлоги поверху наступного (верхнього) (для останнього поверху – до верху перекриття (покрівлі));

- у приміщеннях з похилою стелею або різними за висотою частинами приміщення вимогам до найменшої висоти повинна відповідати середня (приведена) висота приміщення. При цьому висота приміщення в будь-якій його частині повинна бути не менше ніж 2,5 м;

- в окремих приміщеннях допоміжного призначення і коридорах залежно від об’ємно-планувальних рішень будинків і технологічних вимог дозволяється зменшення висоти до 2,2 м, а в складських і службово-побутових приміщеннях – до 2,5 м до низу виступаючих конструкцій;

- висоту приміщень вбудованих підприємств харчування місткістю до 50 місць допускається приймати за висотою приміщень житлових будинків;

- висота підвального та верхнього технічного поверхів вимірюється від рівня підлоги до низу будівельних конструкцій перекриття, що виступають (балки, ригелі).

Структура завершеної роботи

- дата проведення заняття;

- номер і назва роботи;

- мета і завдання роботи;

- вихідні дані;

- порядок виконання роботи;

- графічна частина (виконана на персональному комп’ютері за допомогою системи автоматизованого проектування AutoCad та роздрукована, приклад – додаток С);

- висновок.

Запитання для самоперевірки

1. Як виконуються розрізи громадських будівель?

2. Які правила нанесення висотних відміток на креслення розрізів?

3. Які умовності допускаються для спрощення зображення повздовжніх і поперечних розрізів?

4. Яких основних нормативів слід дотримуватися при виконанні розрізів будівлі закладу ресторанного господарства?

Рекомендована література

Основна: 5, с.19-23; 6; 13.

Додаткова: 24.
