Источник ЭДС и источник тока в электрических цепях

При расчете и анализе электрических цепей реальный источник электрической энергии с конечным значением величины внутреннего сопротивления r₀ заменяют расчетным эквивалентным источником ЭДС или источником тока.

Рис. 1.14

Источник ЭДС (рис. 1.14) имеет внутреннее сопротивление r₀, равное внутреннему сопротивлению реального источника. Стрелка в кружке указывает направление возрастания потенциала внутри источника ЭДС.

Для данной цепи запишем соотношение по второму закону Кирхгофа

E = U + Ir₀ или E = U - Ir₀. (1.10)

Эта зависимость напряжения U на зажимах реального источника от тока I определяется его вольт-амперной или внешней характеристикой (рис. 1.15). Уменьшение напряжения источника U при увеличении тока нагрузки I объясняется падением напряжения на его внутреннем сопротивлении r₀.

Рис. 1.15	Рис. 1.16

У идеального источника ЭДС внутреннее сопротивление r₀ << R_н (приближенно r₀»0). В этом случае его вольт-амперная характеристика представляет собой прямую линию (рис. 1.16), следовательно, напряжение U на его зажимах постоянно (U=E) и не зависит от величины сопротивления нагрузки R_н.

Рис. 1.17

Источник тока, заменяющий реальный источник электрической энергии, характеризуется неизменным по величине током I_к, равным току короткого замыкания источника ЭДС , и внутренним сопротивление r₀, включенным параллельно (рис. 1.17).

Стрелка в кружке указывает положительное направление тока источника. Для данной цепи запишем соотношение по первому закону Кирхгофа

I_к = I₀ + I; .

В этом случае вольт-амперная (внешняя) характеристика I(U) источника тока определится соотношением

I = I_к - I₀ = I_к - U/r₀ (1.11)

и представлена на рис. 1.18.

Рис. 1.18	Рис. 1.19

Уменьшение тока нагрузки I при увеличении напряжения U на зажимах ab источника тока, объясняется увеличением тока Iо, замыкающегося в цепи источника тока.

В идеальном источнике тока r₀>>R_н. В этом случае можно считать, что при изменении сопротивления нагрузки R_н потребителя Iо»0, а I»I_к. Тогда из выражения (1.11) следует, что вольт-амперная характеристика I(U) идеального источника тока представляет прямую линию, проведенную параллельно оси абсцисс на уровне I = I_к = E/r₀ (рис. 1.19).

При сравнении внешних характеристик источника ЭДС (рис. 1.15) и источника тока (рис. 1.18) следует, что они одинаково реагируют на изменение величины сопротивления нагрузки. Покажем, что в обоих случаях ток I в нагрузке определяется одинаковым соотношением.

Ток в нагрузке R_н для схем источника ЭДС (рис. 1.14) и источника тока (рис. 1.17) одинаков и равен .

Для схемы (рис. 1.14) это следует из закона Ома, т.к. при последователь-ном соединении сопротивления r₀ и R_н складываются. В схеме (рис. 1.17) ток распределяется обратно пропорционально сопротивлениям r₀ и R_н двух параллельных ветвей. Ток в нагрузке R_н

,

т.е. совпадает по величине с током при подключении нагрузки к источнику ЭДС. Следовательно, схема источника тока (рис. 1.17) эквивалентна схеме источника ЭДС (рис. 1.14) в отношении энергии, выделяющейся в сопротивлении нагрузки R_н, но не эквивалентна ей в отношении энергии, выделяющейся во внутреннем сопротивлении источника питания.

Каким из двух эквивалентных источников питания пользоваться, не играет существенной роли. Однако на практике, особенно при расчете электротехнических устройств, чаще используется в качестве источника питания источник ЭДС с внутренним сопротивлением r₀ и величиной электродвижущей силы Е.

В тех случаях, когда номинальное напряжение или номинальный ток и мощность источника электрической энергии оказываются недостаточными для питания потребителей, вместо одного используют несколько источников. Существуют два основных способа соединения источников питания: последовательное и параллельное.

Последовательное включение источников питания (источников ЭДС) применяется тогда, когда требуется создать напряжение требуемой величины, а рабочий ток в цепи меньше или равен номинальному току одного источника ЭДС (рис. 1.20).

Рис. 1.20

Для этой цепи на основании второго закона Кирхгофа можно записать

E₁ + E₂ + E₃ = I(r₀₁ + r₀₂ + r₀₃ + R_н),

откуда

.

Таким образом, электрическая цепь на рис. 1.20 может быть заменена цепью с эквивалентным источником питания (рис. 1.21), имеющим ЭДС E_э и внутреннее сопротивление rэ.

Рис. 1.21

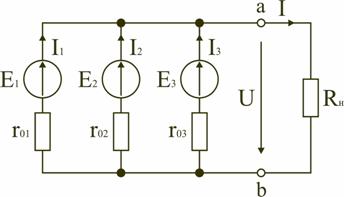

Рис. 1.22

При параллельном соединении источников (рис. 1.22) соединяются между собой положительные выводы всех источников, а также их отрицательные выводы. Характерным для параллельного соединения является одно и то же напряжение U на выводах всех источников. Для электрической цепи на рис. 1.22 можно записать следующие уравнения:

I = I₁ + I₂ + I₃; P = P₁ + P₂ + P₃ = UI₁ + UI₂ + UI₃ = UI.

Как видно, при параллельном соединении источников ток и мощность внешней цепи равны соответственно сумме токов и мощностей источников. Параллельное соединение источников применяется в первую очередь тогда, когда номинальные ток и мощность одного источника недостаточны для питания потребителей. На параллельную работу включают обычно источники с одинаковыми ЭДС, мощностями и внутренними сопротивлениями.
