Режим короткого замыкания

Режим холостого хода

В этом режиме с помощью ключа SA нагрузка R_н отключается от источника питания (рис. 1.23). В этом случае ток в нагрузке становится равным нулю, и как следует из соотношения (1.12) напряжение на зажимах ab становится равным ЭДС E_э и называется напряжением холостого хода U_хх

U = U_хх = E_э.

Рис. 1.24

В этом режиме ключ SA в схеме электрической цепи (рис. 1.23) замкнут, а сопротивление R_н=0. В этом случае напряжение U на зажимах аb становится равным нулю, т.к. U = IR_н, а уравнение (1.12) вольт-амперной характеристики можно записать в виде

(1.13)

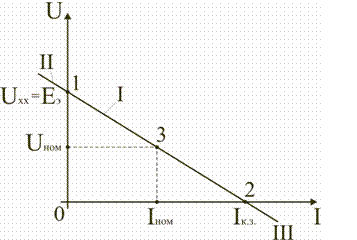

Значение тока короткого замыкания I_к.з соответствует т.2 на вольт-амперной характеристике (рис. 1.24).

Анализ этих двух режимов показывает, что при расчете электрических цепей параметры активного двухполюсника E_э и r_0э могут быть определены по результатам режимов холостого хода и короткого замыкания:

E_э = U_хх; . (1.14)

При изменении тока в пределах активной двухполюсник (эквивалентный источник) отдает энергию во внешнюю цепь (участок I вольт-амперной характеристики на рис. 1.24). При токе I<0 (участок II) источник получает энергию из внешней цепи, т.е. работает в режиме потребителя электрической энергии. Это произойдет, если к зажимам аb двухполюсника присоединена внешняя цепь с источниками питания. При напряжении U<0 (участок III) резисторы активного двухполюсника потребляют энергию источников из внешней цепи и самого активного двухполюсника.
