Магнитное поле и его параметры

Магнитные и нелинейные цепи

Направление магнитных линий и направление создающего их тока связаны между собой известным правилом правоходового винта (буравчика) (рис. 4.1).

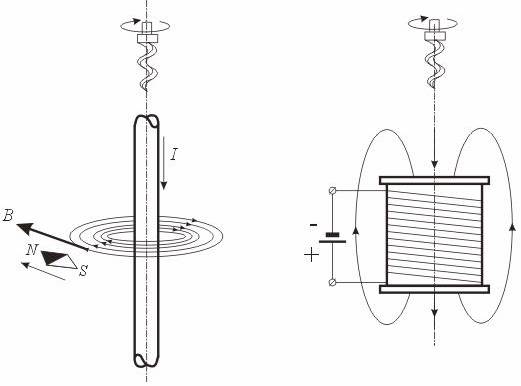

Рис. 4.1. Магнитное поле прямолинейного проводника и катушки. Правило Буравчика

Основной величиной, характеризующей интенсивность и направление магнитного поля является – вектор магнитной индукции , которая измеряется в Теслах [Тл].

Вектор направлен по касательной к магнитной линии, направление вектора совпадает с осью магнитной стрелки, помещенной в рассматриваемую точку магнитного поля.

Величина определяется по механической силе, действующей на элемент проводника с током, помещенный в магнитное поле.

Если во всех точках поля имеет одинаковую величину и направление, то такое поле называется равномерным.

зависит не только от величины I, но и от магнитных свойств окружающей среды.

Второй важной величиной, характеризующей магнитное поле является – магнитный поток , который измеряется в Веберах [Вб].

Элементарным магнитным потоком Ф сквозь бесконечно малую площадку называется величина (рис. 4.2)

dФ = B cos a dS,

где a – угол между направлением и нормалью к площадке dS.

а) б)

Рис. 4.2. Определение магнитного потока, пронизывающего: а) произвольную поверхность; б) плоскую поверхность в равномерном магнитном поле

Сквозь поверхность S [м²]

Ф = _s∫ dФ = _s∫ B cos α dS,

Если магнитное поле равномерное, а поверхность S представляет собой плоскость

Ф = B S.

При исследовании магнитных полей и расчете магнитных устройств пользуются расчетной величиной – напряженность магнитного поля [А/м]

,

где m_а – абсолютная магнитная проницаемость среды.

Для неферромагнитных материалов и сред (дерево, бумага, медь, алюминий, воздух) m_а не отличается от магнитной проницаемости вакуума и равна

m_o = 4 p · 10^-7, Гн/м (Генри/метр).

У ферромагнетиков m_а переменная и зависит от В.
