Применение закона полного тока для расчета магнитных цепей

Рассмотрим простейшую магнитную цепь, выполненную в виде кольца тороида из однородного материала (рис. 4.4).

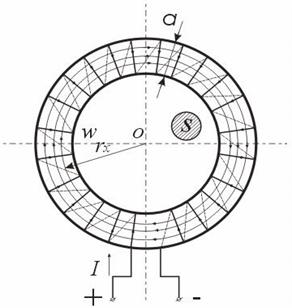

Рис. 4.4. Кольцевая магнитная цепь

Обмотка имеет W витков и обтекается током I. Магнитные линии внутри кольца представляют собой концентрические окружности с центров точке О. Применим к контуру C_х, совпадающему с одной из магнитных линий, проходящих в магнитопроводе, закон полного тока. При этом будем считать:

1. и совпадают, следовательно a = 0;
2. величина Нх во всех точках контура одинакова;
3. сумма токов, пронизывающих контур, равна IW.

Тогда

.

Отсюда

[А/м],

где L_x – длина контура, вдоль которого велось интегрирование;
r_x – радиус окружности.

Вектор внутри кольца зависит от расстояния r_х. Если a – ширина кольца << d, то эта разница между значениями Н в пределах сердечника не велика. При этом в расчет допустимо принять для всего поперечного сечения магнитопровода одно значение напряженности магнитного поля:

H_ср = IW / L,

где L – длина средней магнитной линии.
